圧力式呼吸センサ(GROVE端子用) – RESP03

SOLD OUT

スイッチサイエンスで委託販売予定

　圧力式呼吸センサ(GROVE端子用)は、高精度な気圧センサを利用して呼吸の圧力変化で呼吸波形をデジタル信号で出力するセンサです。デバイス本体内部に気圧センサがあり、デバイス内の気圧変化をマイコンで処理してGROVE端子のシリアルUART通信で外部マイコンデバイスにデータを20Hzで送ることができます。外部マイコンデバイスとしてはM5StickCPlus/M5Stack/Wio Terminal(etc.)などが利用できます。安定に計測するためにアクリルケースの完成品です。

特徴　
・高精度気圧センサとマイコンで内部処理 　
・電源はマイコンデバイス側から3.3V-5V供給　　
・シリアル通信で呼吸波形を送ります(使用ピンはデバイスごとに変わります)
・吸気時にLED点灯　　　　　　 　　　　　　　
・ケースサイズ　25mm×37mm×12mm

参考（取説＆サンプルプログラム）（google doc)
https://drive.google.com/drive/folders/1bzqCq141Vo92pUpRH2yxwRFo0nrW63XB?usp=drive_link

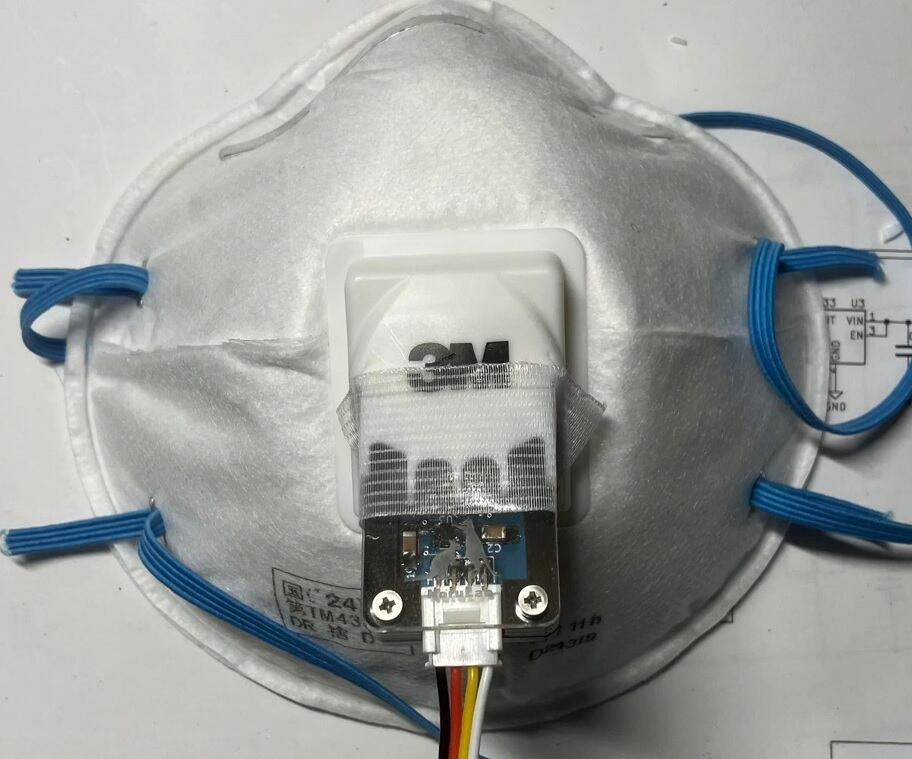

画像の装着例は、防塵マスクの空気抗穴にセンサを装着して例です。気密性があり息による圧変化を的確に捉えられています。

注意
・GROVEコネクタですがI2C通信ではなくUART通信です。
・気圧値の絶対値は計測できません。呼吸データは相対変化です。
・マイコンデバイス本体およびGROVEケーブルは付属しません。
・医療用途には使えません。
・振幅の大きさは、計測位置や個人差があります。
