スイッチサイエンスで委託販売中 https://www.switch-science.com/products/9609 参考となる同人技術書「心電図を観る - 心電図の計測法とその応用」 https://norulab.base.shop/items/86151001 ベルト心電図センサユニット(BELT-ECGSENS01)は、Polarなどで使用される心電図ベルト電極に装着して心電図(ECG)波形をアナログ出力するアンプユニットです。センサベルトは水で濡らすだけの簡単装着で安定した心電図計測が可能になります。 GROVE互換端子でアナログ出力するので外部のM5StickCPlus/Plus2やWioTerminalなどのデバイスで波形を取得することができます。電源は接続したGROVE互換端子から供給します。安定に計測するために接続しているデバイスは内蔵バッテリや電池を使用してください。 使用するセンサベルトは、心拍数センサベルト「QBeauハートレートモニター交換用チェスト・ストラップ」で検索して、別途購入してください。　 特徴　 ・GAIN=508 , フィルタ0.5Hz～36Hz（理論値） ・外部電源はGROVE互換端子から3.3V～5V供給 ・アナログ出力 ( 1VのOFFSET付) 　 ・フック型のベルト電極と接続（間隔 56mm） ・ケースサイズ　75mm×30mm×12mm 取説・資料・プログラムサンプル例 （google doc )　 https://drive.google.com/drive/folders/1a3_PQVEk7aX7OtDpnlu6iaN1BcW16jq0?usp=drive_link M5StickC-Plus/Plus2, ATOMS3, M5Dial, WioTerminal　etc. 注意 ・センサベルト電極、電池・GROVEケーブル・マイコンユニットなどは付属しません。 ・M5StackBasicやCore2のGROVE互換端子のアナログ入力は使えません。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。 ・PCやACのUSB電源ではノイズが入るので使えません。

スイッチサイエンスで委託販売中 https://www.switch-science.com/products/9608 参考となる同人技術書「筋電図を観る - 筋電計を自作する話」 https://norulab.base.shop/items/85339221 筋電図Miniセンサユニット(EMGMINISENSOR01)は、ユニット下部の電極ピンを計測する筋に載せて筋電図(EMG)波形をGrove接続でアナログ出力する小型生体アンプユニットです。背面の電極ピンを利用するので通常使用される高価なディスポ電極が必要ありません。Grove入力に別EMGデバイス出力を入れることで2チャネルGrove出力にでき、接続マイコンデバイスの液晶画面で筋電図波形を確認できます。電源は接続されたGROVE互換端子から供給します。安定・安全に計測するためには、電池・モバイルバッテリーなどを使用してください。 M5CoreS3SEは、バッテリー給電であれば、GroveAポート入力は使えました。 #2024/06/03 特徴　 ・GAIN=1676 , フィルタ8.0Hz～360Hz（理論値）　 ・電源はM5StickC/Plus/Plus2あるいはGROVE互換端子から供給 ・アナログ出力 ( 1VのOFFSET付) 　 ・電極は裏側の内蔵ピン（金メッキ）1対 ・追加アナログGrove入力可能 　2個のユニットを使うことで、１つのGrove接続でマイコンに入力できます。 ・ケースサイズ　41mm×22mm×10mm(従来比35%)　 取説・資料・プログラムサンプル例 （google doc )　 https://drive.google.com/drive/folders/1O53xx9ooI3GXVeRl0d5I2_0xrBIx6nyh?usp=drive_link M5StickC-Plus/Plus2,M5CoreS3SE, ATOMS3, WioTerminal　etc. 注意 ・GROVEケーブル・マイコンユニットなどは付属しません。 ・M5StackBasicやCore2のGROVE互換端子のアナログ入力は使えません。 　（M5CoreS3やM5CoreS3SEは使えます） ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・筋電図専用です。振幅の大きさは、電極位置や個人差があります。

スイッチサイエンスで委託販売中 https://www.switch-science.com/collections/marketplace/products/8847 参考となる同人技術書「筋電図を観る - 筋電計を自作する話」 https://norulab.base.shop/items/85339221 リスト筋電図センサATOMユニット(WRIST-EMGATOM01)は、M5ATOMに組み合わせてユニット下部の電極ピンを計測する筋に載せて筋電図(EMG)波形をアナログ出力するアンプユニットです。電極ピンを利用するので通常使用される高価なディスポ電極が必要ありません。M5ATOMLite及びATOMS3,ATOMS3Lite用コネクタが装着されていいます。ATOMS3を使えば装着してすぐ液晶画面で筋電図波形を確認できます。PH-2コネクタの3.7V～5V電源入力に電池やリポバッテリで駆動することができます。安定・安全に計測するためには電池・バッテリを使用してください。 特徴　 ・GAIN=1676 , フィルタ8.0Hz～360Hz（理論値）　 ・電源はM5ATOMあるいはPH-2コネクタ3.7V～5V供給 ・アナログ出力 ( 1VのOFFSET付) 　 ・電極は裏側の内蔵ピン（金メッキ）2対 ・ケースサイズ　51mm×38mm×13mm (但し高さはM5ATOMを含まず) 参考動画 (ATOMS3 & PC processing ) https://youtu.be/QjEbUk9N0qU 取説ドキュメント 　https://drive.google.com/file/d/1AUAsPsJSfwTDZShWhJUooq9aALMEg1Hy/view?usp=sharing 参考資料（サンプルプログラムなど）のサイト（google doc )　 https://drive.google.com/drive/folders/1Rtmp8z_Vr_A24iEs0RH62YYI_mnMJKli?usp=sharing 　M5ATOMLite用, ATOMS3用(UDP通信),ATOMS3Lite用(UDP通信) 　Processing用受信サンプル 注意 ・GROVEケーブル・マイコンユニットなどは付属しません。 ・PCやACのUSB電源ではノイズが入るので使えません。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。

スイッチサイエンスで委託販売中 https://www.switch-science.com/catalog/6945/ 参考となる同人技術書「筋電図を観る - 筋電計を自作する話」 https://norulab.base.shop/items/85339221 リスト筋電図センサユニット(WRIST-EMGSENS02)は、ユニット下部の電極ピンを計測する筋に載せて筋電図(EMG)波形をアナログ出力するアンプユニットです。電極ピンを利用するので通常使用される高価なディスポ電極が必要ありません。M5StickC/Plus/Plus2専用コネクタを載せているので、装着してすぐ液晶画面で筋電図波形を確認できます。またGROVE互換端子のアナログ出力を使えば別デバイスで波形を取得することができます。電源は、M5StickC装着時はM5StickCから供給しGROVE接続時にはGROVE互換端子から供給します。安定・安全に計測するためには、M5StickCの内蔵バッテリあるいは外部モバイルバッテリを使用してください。 M5StackC-Plus2で動作します。 #2023/12/15 特徴　 ・GAIN=1676 , フィルタ8.0Hz～360Hz（理論値）　 ・電源はM5StickC/Plus/Plus2あるいはGROVE互換端子から供給 ・アナログ出力 ( 1VのOFFSET付) 　 ・電極は裏側の内蔵ピン（金メッキ）2対 ・ケースサイズ　73mm×60mm×13mm　　　　 参考動画1 (M5StickC-Plus) https://fb.watch/3uk1zfksWV/ 参考（取説ドキュメント） 　https://drive.google.com/file/d/1gOE0Nbu_J8i5kcQJcNKOfvqNbfyeK5C4/view?usp=sharing プログラムサンプル例（google doc zip圧縮)　 ・M5StickCPlus/Plus2 (本体LCD表示) https://drive.google.com/file/d/1nhBn644t_OvkyWGNVPLvxDXIOF9iY2hh/view?usp=sharing ・M5StickC (本体LCD表示) 　https://drive.google.com/file/d/18pS0bQZt77_uuCSB9izV7LUMxu23-ZIJ/view?usp=sharing ・Wio Terminai (GROVE接続） LCD表示　 　https://drive.google.com/file/d/1hOV4O1nfXYuowKwJwW35dWHeb3MKBklR/view?usp=sharing 注意 ・GROVEケーブル・マイコンユニットなどは付属しません。 ・M5StackBasicやCore2のGROVE互換端子のアナログ入力は使えません。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。

スイッチサイエンスで委託販売中 https://www.switch-science.com/catalog/6946/ 参考となる同人技術書「筋電図を観る - 筋電計を自作する話」 https://norulab.base.shop/items/85339221 リスト筋電図センサGrove接続ユニット(WRIST-EMGGROVE02)は、ユニット下部の電極ピンを計測する筋に載せて筋電図(EMG)波形をGrove接続でアナログ出力するアンプユニットです。背面の電極ピンを利用するので通常使用される高価なディスポ電極が必要ありません。Grove接続したデバイス（M5StickCやWio Terminalなど）などの液晶画面で筋電図波形を確認できます。電源は、接続されたGROVE互換端子から供給します。安定・安全に計測するためには、電池などを使用してください。 M5StackC-Plus2で動作します。 #2023/12/15 M5StackCoreS3のGROVE PortAで動作します。 #2023/05/10 M5CoreS3SEのGROVE PortAで動作します。 #2024/06/03 特徴　 ・GAIN=1676 , フィルタ8.0Hz～360Hz（理論値）　 ・電源はGROVE互換端子から供給 ・アナログ出力 ( 1VのOFFSET付) 　 ・電極は裏側の内蔵ピン（金メッキ）2対 ・ケースサイズ　58mm×47mm×12mm　 参考動画1 (M5StickC-Plus) https://fb.watch/3wXLeyer6l/ 参考（取説ドキュメント） 　https://drive.google.com/file/d/1XmJFUNxE7s9kl8OxgQq2SnX1nAwHofmz/view?usp=sharing プログラムサンプル例（google doc zip圧縮)　 ・M5StackCoreS3 (本体LCD表示) 　https://drive.google.com/file/d/1Ljrn25AHaruMmB7jlpnaU9Zt3PVtJxyq/view?usp=sharing ・M5StickC-Plus/Plus2 (本体LCD表示) https://drive.google.com/file/d/16kMJnU3vMX_BkWlVwDxCxEfSz_Ovpa6S/view?usp=sharing ・M5StickC (本体LCD表示) 　https://drive.google.com/file/d/1yjle2A5fEnwXbi4QKHnjMOXRIXRHQxCX/view?usp=sharing ・Wio Terminai (GROVE接続） LCD表示　 　https://drive.google.com/file/d/1hOV4O1nfXYuowKwJwW35dWHeb3MKBklR/view?usp=sharing 注意 ・電池・GROVEケーブル・M5Stickデバイスなどは付属しません。 ・M5StackBasicやCore2のGROVE互換端子のアナログ入力は使えません。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。

スイッチサイエンスで委託販売中 　https://www.switch-science.com/catalog/7282/ 参考となる同人技術書「心電図を観る - 心電図の計測法とその応用」 https://norulab.base.shop/items/86151001 簡易バイオアンプ2CHユニットアンプ(BIO2CHCASE)は、2チャネル分の1対の導出電極で生体信号(EMG,ECG,EOG)を導出し2チャネルでアナログ出力するケース付小型アンプユニットです。小型のケースユニット内でゲインとフィルタ特性を多用途の生体電気信号(脳波は対象外)を計測できる回路を組んでいます。GROVE互換コネクタで電源を供給して各種マイコンで取り込めるように1Vオフセットが乗ったアナログ２チャネル出力を出します。 M5StackC-Plus2で動作します。 #2023/12/15 M5StackCoreS3のGROVE PortAで動作します。 #2023/05/10 M5CoreS3SEのGROVE PortAで動作します。 #2024/06/03 ・GROVEケーブル・電極、電極ケーブル及びマイコンユニットなどは付属しません。 特徴　 ・仮想アースにより生体アース装着なしの２電極を2チャネル入力が可能　 ・GAIN=622, フィルタ0.5Hz～340Hz（理論値）,0～2V 　　 ・電源はGROVE互換コネクタから供給 ・２チャネルアナログ出力　1Vオフセット付出力(GROVE互換コネクタ) ・ケースサイズ　55mm×54mm×13mm ・付属品　なし　 電極には、ディスポ方式ではない筋電図用ピン電極や心電図用ピン電極が利用できます。 　筋電図用1　https://norulab.base.shop/items/45030824 筋電図用2 https://norulab.base.shop/items/71843860 心電図用ベルト電極接続BOX https://norulab.base.shop/items/61947411 　心電図用 https://norulab.base.shop/items/45030942 ディスポ電極用ケーブルはスイッチサイエンスの「MyoWare用スナップパッド付きセンサケーブル」 　https://www.switch-science.com/catalog/2692/ あるいは自分でワニ口クリップと3.5φプラグで作成します。 ディスポ電極パッドはEMG用やECG用などを使用してください。 　https://www.switch-science.com/catalog/2693/ 動画例1 (Wio TerminalでEMG表示) 　 https://fb.watch/5ZbOq-l8Es/ 参考（取説ドキュメント） 　https://drive.google.com/file/d/1Dw10fnFlp45kJmf4p5fz2gRbexhBe77K/view?usp=sharing プログラムサンプル例（google doc zip圧縮)　 　AD変換の注意 340Hzのローパスフィルタなので680Hz以下のサンプリング変換ではエリアジング現象が出現して本来存在しない波が見える場合があります。1KHz以上のサンプリングで行ってください。 ・Wio Terminai LCD表示　ECGとEMGの切り替えを キーで可能にしています（ソース参照） https://drive.google.com/file/d/1O5U8MDDn6BExXiqqWS-teKFTmGZ7QFgf/view?usp=sharing ・M5StickCPlus LCD表示 　https://drive.google.com/file/d/1Web3jyUt1lolv1Vg_KdVYPeqb0ON880f/view?usp=sharing ・M5StickC 　LCD表示 　https://drive.google.com/file/d/1kERCxFR8YtHeZgT75tx8ixQ7d2RJ8bXN/view?usp=sharing ・M5StackCoreS3 LCD表示 https://drive.google.com/file/d/12hcUqkis3sWgJr4pkAwvkD9ywVun2R7Y/view?usp=sharing ・M5Stack Core2 LCD表示 (Grove入力は別売のアナログバッファが必要) https://drive.google.com/file/d/16kHeTQKZyBnMwxh12Pj4Lwa_BJ0w1rIZ/view?usp=sharing 注意 ・GROVEケーブル・電極、電極ケーブル及びマイコンユニットなどは付属しません。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。

スイッチサイエンスで委託販売しています。 　https://www.switch-science.com/catalog/7153/ 参考となる同人技術書「心電図を観る - 心電図の計測法とその応用」 https://norulab.base.shop/items/86151001 簡易バイオアンプ1CHユニットアンプ(BIO1CHCASE)は、1対の導出電極で生体信号(EMG,ECG,EOG)を導出しアナログ出力するケース付小型アンプユニットです。小型のケースユニット内でゲインとフィルタ特性を多用途の生体電気信号(脳波は対象外)を計測できる回路を組んでいます。仮想アースにより、アース電極を生体に装着しなくても計測が可能になりました。GROVE互換コネクタで電源を供給して、各種マイコンで取り込めるように1Vオフセットが乗ったアナログ出力を出します。 M5StackC-Plus2で動作します。 #2023/12/15 M5StackCoreS3のGROVE PortAで動作します。 #2023/05/10 M5CoreS3SEのGROVE PortAで動作します。 #2024/06/03 ・GROVEケーブル・電極、電極ケーブル及びマイコンユニットなどは付属しません。 特徴　 ・仮想アースにより生体アース装着なしの２電極で計測が可能　 ・電源はGROVE互換コネクタから供給 ・GAIN=622, フィルタ0.5Hz～340Hz（理論値）,0～2V 　　 ・アナログ出力1 1Vオフセット付出力(GROVE互換コネクタ) ・ケースサイズ　46mm×52mm×13mm　 　　 ・付属品　なし　 電極ケーブルはスイッチサイエンスの「MyoWare用スナップパッド付きセンサケーブル」 　https://www.switch-science.com/catalog/2692/ あるいは自分でワニ口クリップと3.5φプラグで作成します。 電極には、ディスポ方式ではない筋電図用ピン電極や心電図用ピン電極が利用できます。 　https://norulab.base.shop/items/45030824 https://norulab.base.shop/items/71843860 　https://norulab.base.shop/items/45030942 ディスポ電極パッドはEMG用やECG用などを使用してください。 　https://www.switch-science.com/catalog/2693/ 動画例1 (M5StickC Plus) https://fb.watch/4XNxnYLhrv/ 動画例2 (Wio Terminal) https://fb.watch/4XNsq3JwWi/ 参考（取説ドキュメント） 　https://drive.google.com/file/d/1ifa8NFbgELQ7HctGheobwbmNHDfRgYeW/view?usp=sharing プログラムサンプル例（google doc zip圧縮)　 　AD変換の注意 340Hzのローパスフィルタなので680Hz以下のサンプリング変換ではエリアジング現象が出現して本来存在しない波が見える場合があります。1KHz以上のサンプリングで行ってください。 ECGとEMGの切り替えを キーで可能にしています（ソース参照） ・M5StackCoreS3 (GROVE接続） LCD表示 https://drive.google.com/file/d/1CX45J4Ezx9d4zE2US6tGoy_9czJ0j98n/view?usp=sharing ・M5StickCPlus (GROVE接続） LCD表示 　https://drive.google.com/file/d/1limD7y4VVgT56nrxqwc_ITmPy6Eoaz0p/view?usp=sharing ・M5StickC (GROVE接続） LCD表示 　 https://drive.google.com/file/d/1sUGxmD6Fciv5x0jTFeW7bL0eU6dPfGZe/view?usp=sharing ・Wio Terminai (GROVE接続） LCD表示 https://drive.google.com/file/d/1aQ-4vMx9_YSV9bMoWqOGUqFh9seJ1R0F/view?usp=sharing 注意 ・GROVEケーブル・電極、電極ケーブル及びマイコンユニットなどは付属しません。 ・M5StackBasicやCore2のGROVE互換端子のアナログ入力は使えません。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。

スイッチサイエンスで委託販売中 https://www.switch-science.com/catalog/7190/ 筋電図用ピン電極(EMG-PIN-ELECTRODE01)は、金メッキピンの2電極を一体化した電極ユニットです。ディスポ電極が必要ないのでエコな計測が可能です。1電極に2本の電極ピンを使って安定化させています。貼り付け電極では電極間距離が測定の度に変化する可能性がありますが、このピン電極間は常に一定になります。 特徴　 ・金メッキ電極（電極間隔 10mm）　 ・3.5mmステレオジャック出力 ・ケースサイズ　30mm×34mm×13mm　　　　 ・付属品　なし　 利用できるアンプユニット ・簡易バイオ2CHユニットアンプ – BIO2CHCASE　(https://www.switch-science.com/catalog/7282/) ・簡易バイオ1CHユニットアンプ – BIO1CHCASE　(https://www.switch-science.com/catalog/7153/) ・簡易バイオ1CHアンプ基板 – BIO1CHAMP　(https://www.switch-science.com/catalog/6760/) ・簡易筋電アンプ1CHユニット　(https://www.switch-science.com/catalog/6511/) 参考（取説ドキュメント） 　https://drive.google.com/file/d/19-i8TRCVcy7ZJBlndSZQ1TXIZcWXK6oA/view?usp=sharing 使用例の動画 https://fb.watch/5HnN8X4Bmv/ 注意 ・3.5mmステレオケーブル、固定ベルトは付属しません。 ・のるLABの3.5mm電極入力のアンプモジュール専用です。他の機器では使用できません。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。

スイッチサイエンスで委託販売中 https://www.switch-science.com/collections/marketplace/products/8848 筋電図用ピン電極２(EMG-PIN-ELECTRODE02)は、金メッキピンの2電極を一体化した電極ユニットです。ディスポ電極が必要ないのでエコな計測が可能です。1電極に1本の電極ピンにして筋の細かい位置を狙った計測が可能になります。貼り付け電極では電極間距離が装着の度に変わる可能性がありますが、このピン電極間は常に一定になります。 特徴　 ・金メッキ電極（電極間隔 10mm）　 ・3.5mmステレオジャック出力 ・ケースサイズ　30mm×34mm×13mm　　　　 ・付属品　なし　 利用できるアンプユニット ・簡易バイオ2CHユニットアンプ – BIO2CHCASE　(https://www.switch-science.com/catalog/7282/ ) ・簡易バイオ1CHユニットアンプ – BIO1CHCASE　(https://www.switch-science.com/catalog/7153/ ) ・簡易バイオ1CHアンプ基板 – BIO1CHAMP　(https://www.switch-science.com/catalog/6760/) ・簡易筋電アンプ1CHユニット　(https://www.switch-science.com/catalog/6511/) 参考（取説ドキュメント） 　https://drive.google.com/file/d/1pmk90RDIOp4dmr617VNDLUWuvbZ0wyr_/view?usp=sharing 注意 ・3.5mmステレオケーブル、固定ベルトは付属しません。 ・のるLABの3.5mm電極入力のアンプモジュール専用です。他の機器では使用できません。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。

スイッチサイエンスで委託販売中 https://www.switch-science.com/catalog/8120/ 参考となる同人技術書「心電図を観る - 心電図の計測法とその応用」 https://norulab.base.shop/items/86151001 心電図用ベルト電極接続BOX(ECGBELT-ELEBOX01)は、Polarなどで使用される心電図ベルト電極と3.5φケーブルを接続するための変換BOXです。ベルト型電極は水で濡らすだけの簡単装着で安定した心電図計測が可能になります。 使用可能な心拍数センサベルト 「QBeauハートレートモニター交換用チェスト・ストラップ」で検索　 特徴　 ・フック型のベルト電極と接続（間隔 56mm）　 ・3.5mmステレオジャック出力 ・ケースサイズ　24mm×75mm×12mm　　　　　 ・3.5φステレオケーブル付属(50cm) 利用できるアンプユニット ・簡易バイオ1CHユニットアンプ – BIO1CHCASE　(https://www.switch-science.com/catalog/7153/) ・簡易バイオ2CHユニットアンプ – BIO2CHCASE　(https://www.switch-science.com/catalog/7282/) ・簡易バイオ1CHアンプ基板 – BIO1CHAMP　(https://www.switch-science.com/catalog/6760/) 参考（取説ドキュメント） 　https://drive.google.com/file/d/1XCebvAVvv2NvML3EgnpCPd6wsLuBCELE/view?usp=sharing 注意 ・ベルト電極やセンサアンプなどは付属しません。 ・のるLABの3.5mm電極入力のアンプモジュール専用です。他の機器では使用できません。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。

スイッチサイエンスで委託販売中 https://www.switch-science.com/catalog/8119/ 参考となる同人技術書「心電図を観る - 心電図の計測法とその応用」 https://norulab.base.shop/items/86151001 グリップ心電図センサユニット(GRIP-ECGSENS03)は、左右の電極ピンを左右の手で握ることで四肢第Ⅰ誘導の心電図(ECG)波形をアナログ出力するアンプユニットです。指で押さえるよりも握る方が電極への接触が安定することから作成しました。高価なディスポ電極が必要ありません。M5StickCPlusをそのまま装着できる他、GROVE互換端子を用意しているので外部のM5StickCPlusやWioTerminalなどのデバイスで波形を取得することができます。電源は装着M5StickCPlusあるいはGROVE互換端子から供給します。安定に計測するために接続しているデバイスは内蔵バッテリや電池を使用してください。 特徴　 ・GAIN=508 , フィルタ0.5Hz～36Hz（理論値） ・外部電源はGROVE互換端子から3.3V～5V供給 ・アナログ出力 ( 1VのOFFSET付) 　 ・電極は内蔵ピン（金メッキ）2対 ・ケースサイズ　110mm×46mm×12mm（電極ピンの高さを除く）　　 参考動画 　 https://www.youtube.com/watch?v=0pMLyR8Z1eA 参考（取説ドキュメント） 　https://drive.google.com/file/d/1e2UesYFeca7N_kKUza6oHgM5VSWhfV_E/view?usp=sharing プログラムサンプル例（google doc zip圧縮)　 　https://drive.google.com/drive/folders/1Bdn_S4Kd3A3WcNl0q7DnzWf-DtEQV5gP?usp=sharing 注意 ・GROVEケーブル・マイコンユニットなどは付属しません。 ・M5StackBasicやCore2のGROVE互換端子のアナログ入力は使えません。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。

[ 製造・販売終了品 ] 代替 グリップ心電図センサユニット – GRIP-ECGSENS03 https://norulab.base.shop/items/61961685 リスト心電図センサユニット(WRIST-ECGSENS02)は、左右の腕（手）を電極ピンに当てて四肢Ⅰ誘導の心電図(ECG)波形をアナログ出力するアンプユニットです。電極ピンを裏側と表側に２対ずつ用意しており、ECG計測で使う高価なディスポ電極が必要ありません。M5StickC/Plus専用コネクタを載せているので、装着してすぐ液晶画面で心電図波形を確認できます。またGROVE互換端子のアナログ出力を使えば別デバイスで波形を取得することができます。電源は、M5StickC装着時はM5StickCから供給しGROVE接続時にはGROVE互換端子から供給します。安定に計測するためには、M5StickCの内蔵バッテリあるいは外部モバイルバッテリを使用してください。 特徴　 ・GAIN=508 , フィルタ0.5Hz～36Hz（理論値）　 ・電源はM5StickC/PlusあるいはGROVE互換端子から供給 ・アナログ出力 ( 1VのOFFSET付) 　 ・電極は内蔵ピン（金メッキ）2対 ・ケースサイズ　63mm×60mm×13mm　　　　　 参考動画1 (M5StickC-Plus) https://fb.watch/3mpmNoVC5m/ 参考（取説ドキュメント） 　https://drive.google.com/file/d/1rYXHAnHOmPgwPpzfCnbuGu2XUHTnd9SU/view?usp=sharing プログラムサンプル例（google doc zip圧縮)　 ・M5StickCPlus (本体LCD表示) https://drive.google.com/file/d/1BX7RIEO57XiRPP8q4D1ZX0dLniz_luFX/view?usp=sharing ・M5StickC (本体LCD表示) https://drive.google.com/file/d/1qgg-eMqs5zXo8dKDZZ6wOiZUo147JrC6/view?usp=sharing ・Wio Terminai (GROVE接続） LCD表示　 https://drive.google.com/file/d/1EfVEWBzPjieUKw_Ge1JA-de6vqvUVHkx/view?usp=sharing 注意 ・GROVEケーブル・マイコンユニットなどは付属しません。 ・M5StackBasicやCore2のGROVE互換端子のアナログ入力は使えません。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。

[ 製造・販売終了品 ] 代替 グリップ心電図センサユニット – GRIP-ECGSENS03 https://norulab.base.shop/items/61961685 ハンド心電図センサユニット(HAND-ECGSENS02)は、左右の指を電極ピンに当てて四肢Ⅰ誘導の心電図(ECG)波形をアナログ出力するアンプユニットです。ケース表側に電極ピンを左右配置しているので、ECG計測などで使う高価なディスポ電極が必要ありません。出力はGROVE互換端子を使用しているので、M5StickC/PlusやWioTerminalなどのデバイスで波形を取得することができます。電源は、GROVE互換端子から供給します。安定に計測するためには、接続しているデバイスは内蔵バッテリや電池を使用してください。 特徴　 ・GAIN=508 , フィルタ0.5Hz～36Hz（理論値）　 ・電源はGROVE互換端子から3.3V～5V供給 ・アナログ出力 ( 1VのOFFSET付) 　 ・電極は内蔵ピン（金メッキ）2対 ・ケースサイズ　60mm×60mm×13mm（電極ピンの高さを除く）　 参考動画 (Wio Terminalの電池動作) https://www.facebook.com/1260205100678698/videos/2222155427919355 参考（取説ドキュメント） 　https://drive.google.com/file/d/1F10f-CYE5_VLJjhexpUIVgHit6rcnaAk/view?usp=sharing プログラムサンプル例（google doc zip圧縮)　 ・M5StickCPlus (GROVE接続） LCD表示 　https://drive.google.com/file/d/18fM75Bcq7Qhn7VPS2rxD4Jxlz1wrO9Z8/view?usp=sharing ・M5StickC (GROVE接続） LCD表示 　https://drive.google.com/file/d/1Mny_i8KwV8N-ImDxhNLr2YYXg_5kX_VR/view?usp=sharing ・Wio Terminai (GROVE接続） LCD表示　 https://drive.google.com/file/d/1NEdbDCOV-josuCyizzBY-RJ0Kx-hMXaV/view?usp=sharing 　WioTerminalは、電池基板（ssci.to/6926）を併用するときれいに計測できます。 注意 ・GROVEケーブル・マイコンユニットなどは付属しません。 ・M5StackBasicやCore2のGROVE互換端子のアナログ入力は使えません。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。

販売終了予定品 スイッチサイエンスで委託販売中 https://www.switch-science.com/catalog/6760/ 簡易バイオアンプ1CH基板(BIO1CHAMP)は、1対の導出電極とアース電極で生体信号(EMG,ECG,EOG)をアナログ出力するアンプ基板です。ゲインとフィルタ特性を多用途の生体電気信号(脳波は対象外)を計測できるように設定しています。また仮想アースにより、アース電極を生体に装着しなくても計測が可能です。電源からのノイズを減らすために、CR2032電池を使用しています。出力は、マイコンで取り込めるように1Vオフセットが乗ったGROVE互換コネクタのアナログ出力とM5ATOM用を載せられるピンコネクタを用意しています。 ・電池・GROVEケーブル・電極、電極ケーブル及びM5ATOMなどは付属しません。 特徴　 ・仮想アースにより生体アース装着なしの２電極で計測が可能 ・GAIN=508, フィルタ0.5Hz～340Hz（理論値）,0～2V ・電源はCR2032を2個（±電源） ・アナログ出力1 1Vオフセット付出力(GROVE互換コネクタ) ・M5ATOM用接続ピン ・基板サイズ　38mm×68mm×20mm(電池 M5ATOM含まず)　 ・付属品　なし　基板のみ 電極ケーブルはスイッチサイエンスの「MyoWare用スナップパッド付きセンサケーブル」 　https://www.switch-science.com/catalog/2692/ あるいは自分でワニ口クリップと3.5φプラグで作成します。 電極には筋電図用ピン電極や心電図用ピン電極も利用できます。 　https://norulab.base.shop/items/45030824 　https://norulab.base.shop/items/71843860 　https://norulab.base.shop/items/45030942 電極パッドはEMG用やECG用などを使用してください。 　https://www.switch-science.com/catalog/2693/ 動画例1 (M5StickC Plus) https://fb.watch/1uujZAaDcn/ 動画例2 (M5ATOM -> Wifi-UDP -> M5Stack) https://fb.watch/1uuoPB-gV8/ 参考（取説ドキュメント） 　https://drive.google.com/file/d/1MF2aueMOz0ShFJfuCs-kyzk3W3mRnF0e/view?usp=sharing プログラムサンプル例（google doc zip圧縮)　 　AD変換の注意 340Hzのローパスフィルタなので680Hz以下のサンプリング変換ではエリアジング現象が出現して本来存在しない波が見える場合があります。1KHz以上のサンプリングで行ってください。 ・M5ATOM Lite (基板上接続） BluetoothでPCに波形転送 https://drive.google.com/file/d/188HwHsLPfwRoVMPMQKqK7W3NEyxiV_18/view?usp=sharing ・M5ATOM Lite (基板上接続） Wifi(UDP通信)でM5Stackに波形転送して表示 https://drive.google.com/file/d/1SfH5wJTbW3Ap8MpSyO45-oKLi7fzCD4_/view?usp=sharing ・M5StickC (GROVE接続） LCD表示 https://drive.google.com/file/d/1pCdB2wjIACEte--JpGlcRpNppkOEHNBK/view?usp=sharing ・M5StickCPlus (GROVE接続） LCD表示 https://drive.google.com/file/d/1W_kcYagUiNbWxccl6PSzuHVwmHWjRclz/view?usp=sharing ・Wio Terminai (GROVE接続） LCD表示 https://drive.google.com/file/d/1tKUefnESgcr-Jqtdudk9W5vgc6QYBBgW/view?usp=sharing 注意 ・電池・GROVEケーブル・電極、電極ケーブル及びM5ATOMなどは付属しません。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。

[ 製造・販売終了品 ] 代替 リスト筋電図センサGrove接続ユニット – WRIST-EMGGROVE02 https://norulab.base.shop/items/39834625 簡易筋電アンプ1CHユニット(EMG1CHAMP)は、1対の導出電極とアース電極で筋電図(EMG)をアナログ出力するアンプユニットです。ゲインとフィルタ特性をEMGに合わせているので筋電図専用のユニットになります。電源からのノイズを減らすために、CR2032電池を使用しています。出力は、マイコンで取り込めるようにDCオフセットが乗ったGROVEコネクタのアナログ出力とミニステレオジャックからアナログ出力が可能です。付属する電極パッドとの接続ケーブルは、自分でスナップにはんだ付けして好きな長さで自作してください。（線材は付属しません） 安定に計測するためにアクリルケースに入れた完成品ユニットです。 特徴　 ・GAIN=1800 , フィルタ15Hz～360Hz（理論値）　　 ・電源はCR2032を2個（±電源） ・アナログ出力1 OFFSET付き出力(GROVEコネクタ) ・アナログ出力2 AC出力（ｽﾃﾚｵﾐﾆ3.5ｼﾞｬｯｸ） ・ケースサイズ　50mm×65mm×20mm　　　　　 ・付属品　電極パッド6個、プラグ、スナップ3個 参考動画1 (Wio Terminal) https://www.facebook.com/norulab/videos/323163145389626/ 参考動画2 (M5StickC) https://www.facebook.com/norulab/videos/612144569433233/ 電極には筋電図用ピン電極も利用できます。 　https://norulab.base.shop/items/45030824 参考（取説ドキュメント） 　https://drive.google.com/file/d/1pDze2GmVM4vgoHTwsjSEl0yGvsBIDIX5/view?usp=sharing 参考（電極ケーブルの作成方法） 　https://drive.google.com/file/d/1gttVLeRmSBreZtjO0de4ZlbbRja5Jw42/view?usp=sharing プログラムサンプル例（google doc zip圧縮)　 ・Wio Terminai (GROVE接続） LCD表示 　 https://drive.google.com/file/d/1SDrL3oS2wBQ5FCPbbDLgIIjpfVfzHYE1/view?usp=sharing ・M5StickC (GROVE接続） LCD表示 　https://drive.google.com/file/d/1PQLJA_rBaGAJx0DbVELCQqDdaPVWwED4/view?usp=sharing ・M5StickCPlus (GROVE接続） LCD表示 https://drive.google.com/file/d/1TTtrcxKb4QnP0OhuaVQqR_hgZUqFejmj/view?usp=sharing ・M5ATOM Lite (GROVE接続） BluetoothでPCに波形転送 　https://drive.google.com/file/d/1bj83LYCfu8wBjZVdvBXu08_FtahCQhea/view?usp=sharing 注意 ・電池・GROVEケーブル・電極用の線材及びマイコンユニットなどは付属しません。 ・電極ケーブルは付属品ではんだ付けする必要があります。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。

スイッチサイエンスで委託販売中 https://www.switch-science.com/catalog/7191/ 心電図用ピン電極(ECG-PIN-ELECTRODE01)は、金メッキピンの2電極を一体化した電極ユニットです。ディスポ電極が必要ないのでエコな計測が可能です。1電極に2本の電極ピンを使って安定化させています。 特徴　 ・金メッキ電極（電極間隔 60mm）　 ・3.5mmステレオジャック出力 ・ケースサイズ　85mm×26mm×13mm　　　 ・付属品　なし　 利用できるアンプユニット ・簡易バイオ1CHユニットアンプ – BIO1CHCASE　(https://www.switch-science.com/catalog/7153/) ・簡易バイオ1CHアンプ基板 – BIO1CHAMP　(https://www.switch-science.com/catalog/6760/) 参考（取説ドキュメント） 　https://drive.google.com/file/d/1hWu2ZvufoGBMARPGZiDMe87oiWlT2wPy/view?usp=sharing 注意 ・3.5mmステレオケーブル、固定ベルトは付属しません。 ・のるLABの3.5mm電極入力のアンプモジュール専用です。他の機器では使用できません。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。

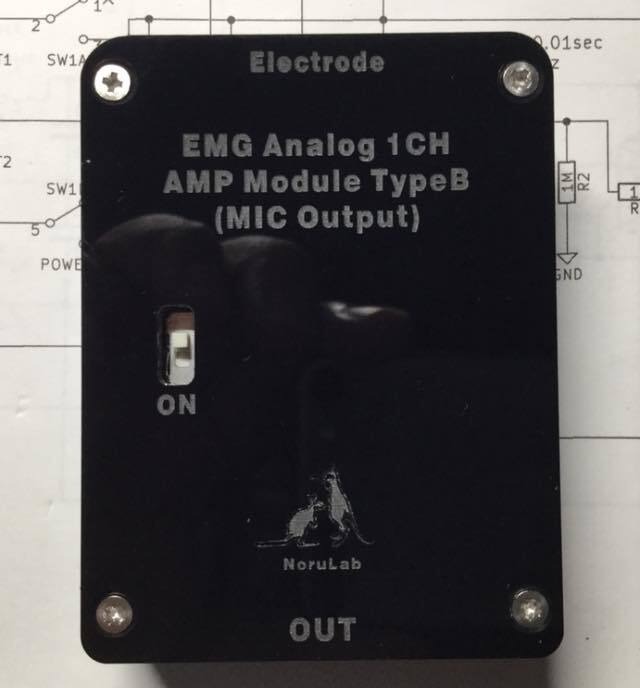

[ 製造・販売終了品 ] 簡易筋電アンプ1CHマイク入力用(EMG1CHMIC)は、1対の導出電極とアース電極で筋電図(EMG)をPCなどのMIC入力にアナログ出力するアンプユニットです。ゲインとフィルタ特性をEMG及びMIC入力用に合わせているので筋電図専用のユニットになります。電源からのノイズを減らすために、CR2032電池を使用しています。出力は、PCなどのマイク入力のステレオ左右に同じ信号が出力されます。付属する電極パッドとの接続ケーブルは、自分でスナップにはんだ付けして好きな長さで自作してください。（線材は付属しません） 安定に計測するためにアクリルケースに入れた完成品ユニットです。 特徴　 ・GAIN=900 , フィルタ16Hz～360Hz（理論値）　　 ・電源はCR2032を2個（±電源） ・アナログ出力 ｽﾃﾚｵﾐﾆ3.5ｼﾞｬｯｸ(但し左右は同じ信号) ・ケースサイズ　50mm×65mm×20mm　　　　　 ・付属品　電極パッド6個、プラグ、スナップ3個 参考動画 (WindowsPCのAudioMassのWebアプリで表示) https://www.facebook.com/norulab/videos/288745612188666/ 参考（取説ドキュメント） 　https://drive.google.com/file/d/1jbNuxpyq0Q1OWfq9iuS8QBLwds7tS-Xc/view?usp=sharing 参考（電極ケーブルの作成方法） 　https://drive.google.com/file/d/1gttVLeRmSBreZtjO0de4ZlbbRja5Jw42/view?usp=sharing 注意 ・電池・3.5φMICケーブル・電極用の線材、PCなどは付属しません。 ・電極ケーブルは付属品ではんだ付けする必要があります。 ・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。 ・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。 ・振幅の大きさは、電極位置や個人差があります。
