簡易バイオ1CHアンプ基板 – BIO1CHAMP

SOLD OUT

販売終了予定品

スイッチサイエンスで委託販売中
https://www.switch-science.com/catalog/6760/

簡易バイオアンプ1CH基板(BIO1CHAMP)は、1対の導出電極とアース電極で生体信号(EMG,ECG,EOG)をアナログ出力するアンプ基板です。ゲインとフィルタ特性を多用途の生体電気信号(脳波は対象外)を計測できるように設定しています。また仮想アースにより、アース電極を生体に装着しなくても計測が可能です。電源からのノイズを減らすために、CR2032電池を使用しています。出力は、マイコンで取り込めるように1Vオフセットが乗ったGROVE互換コネクタのアナログ出力とM5ATOM用を載せられるピンコネクタを用意しています。

・電池・GROVEケーブル・電極、電極ケーブル及びM5ATOMなどは付属しません。

特徴　
・仮想アースにより生体アース装着なしの２電極で計測が可能
・GAIN=508, フィルタ0.5Hz～340Hz（理論値）,0～2V
・電源はCR2032を2個（±電源）
・アナログ出力1 1Vオフセット付出力(GROVE互換コネクタ)
・M5ATOM用接続ピン
・基板サイズ　38mm×68mm×20mm(電池 M5ATOM含まず)　
・付属品　なし　基板のみ

電極ケーブルはスイッチサイエンスの「MyoWare用スナップパッド付きセンサケーブル」
　https://www.switch-science.com/catalog/2692/
あるいは自分でワニ口クリップと3.5φプラグで作成します。

電極には筋電図用ピン電極や心電図用ピン電極も利用できます。
　https://norulab.base.shop/items/45030824
　https://norulab.base.shop/items/71843860
　https://norulab.base.shop/items/45030942

電極パッドはEMG用やECG用などを使用してください。
　https://www.switch-science.com/catalog/2693/

動画例1 (M5StickC Plus)
https://fb.watch/1uujZAaDcn/

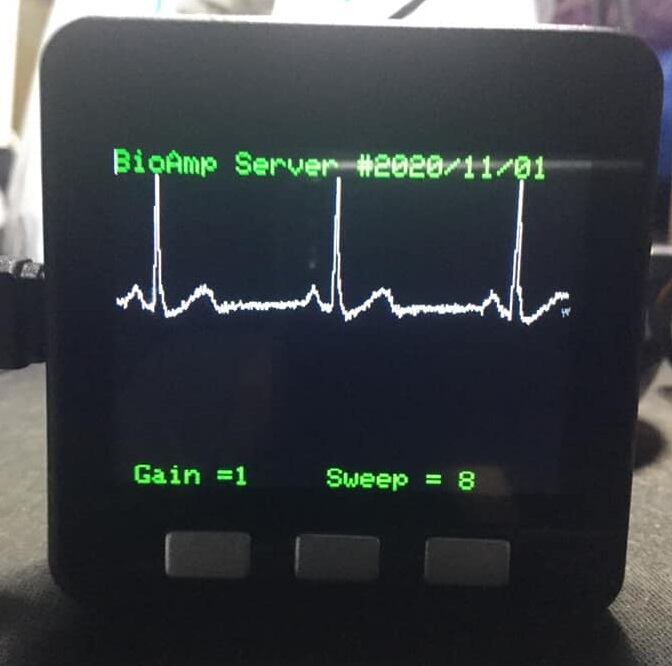

動画例2 (M5ATOM -> Wifi-UDP -> M5Stack)
https://fb.watch/1uuoPB-gV8/

参考（取説ドキュメント）
　https://drive.google.com/file/d/1MF2aueMOz0ShFJfuCs-kyzk3W3mRnF0e/view?usp=sharing

プログラムサンプル例（google doc zip圧縮)　
　AD変換の注意 340Hzのローパスフィルタなので680Hz以下のサンプリング変換ではエリアジング現象が出現して本来存在しない波が見える場合があります。1KHz以上のサンプリングで行ってください。

・M5ATOM Lite (基板上接続） BluetoothでPCに波形転送
https://drive.google.com/file/d/188HwHsLPfwRoVMPMQKqK7W3NEyxiV_18/view?usp=sharing

・M5ATOM Lite (基板上接続） Wifi(UDP通信)でM5Stackに波形転送して表示
https://drive.google.com/file/d/1SfH5wJTbW3Ap8MpSyO45-oKLi7fzCD4_/view?usp=sharing

・M5StickC (GROVE接続） LCD表示
https://drive.google.com/file/d/1pCdB2wjIACEte--JpGlcRpNppkOEHNBK/view?usp=sharing

・M5StickCPlus (GROVE接続） LCD表示
https://drive.google.com/file/d/1W_kcYagUiNbWxccl6PSzuHVwmHWjRclz/view?usp=sharing

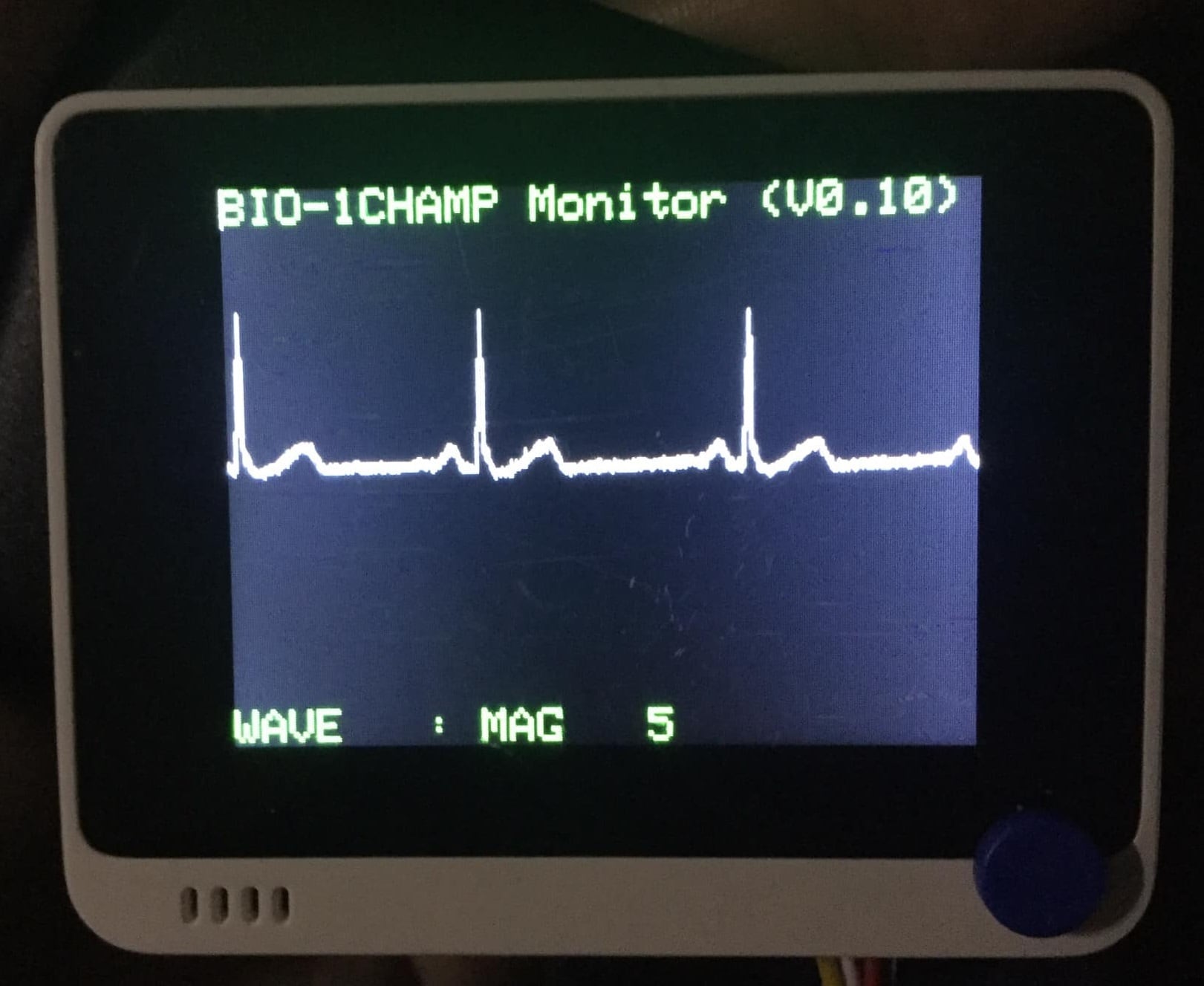

・Wio Terminai (GROVE接続） LCD表示
https://drive.google.com/file/d/1tKUefnESgcr-Jqtdudk9W5vgc6QYBBgW/view?usp=sharing

注意
・電池・GROVEケーブル・電極、電極ケーブル及びM5ATOMなどは付属しません。
・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。
・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。
・振幅の大きさは、電極位置や個人差があります。
