リスト筋電図センサユニット – WRIST-EMGSENS02

SOLD OUT

スイッチサイエンスで委託販売中
https://www.switch-science.com/catalog/6945/

参考となる同人技術書「筋電図を観る - 筋電計を自作する話」
https://norulab.base.shop/items/85339221

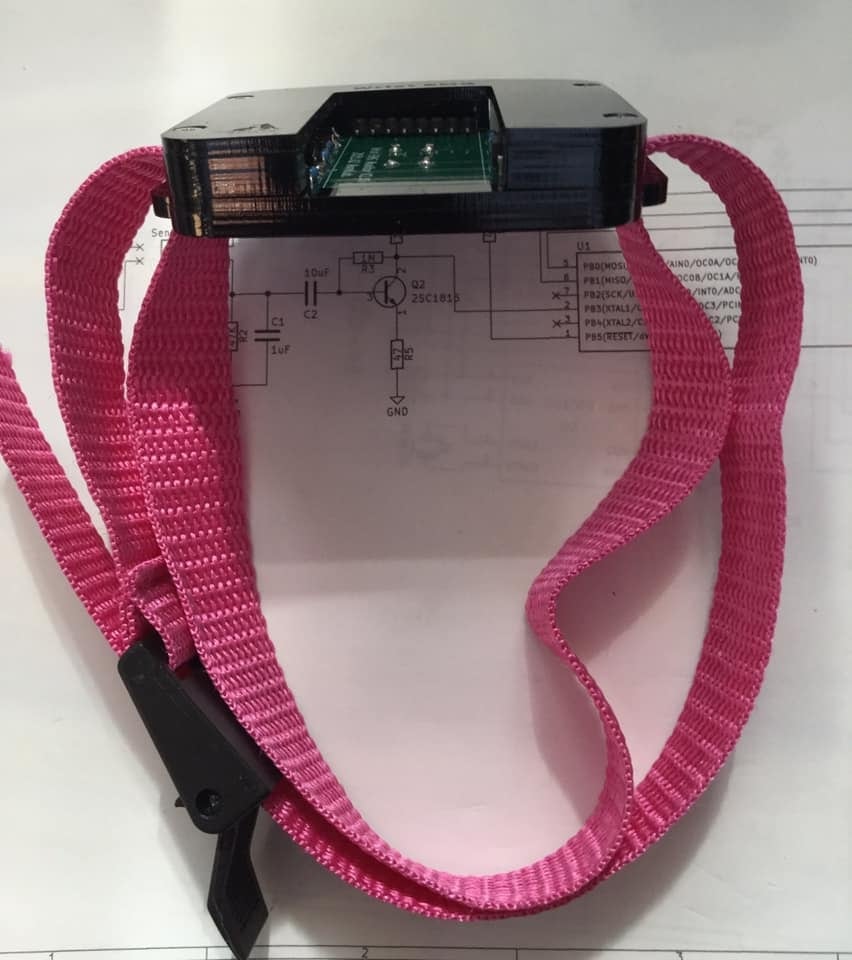

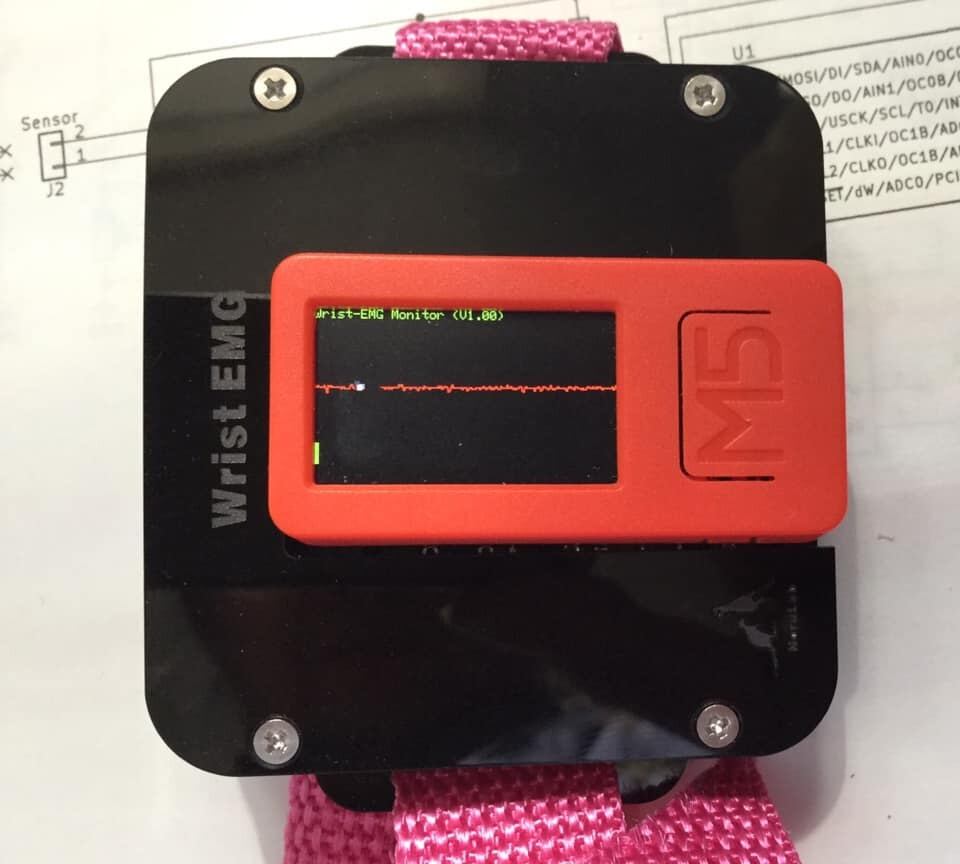

リスト筋電図センサユニット(WRIST-EMGSENS02)は、ユニット下部の電極ピンを計測する筋に載せて筋電図(EMG)波形をアナログ出力するアンプユニットです。電極ピンを利用するので通常使用される高価なディスポ電極が必要ありません。M5StickC/Plus/Plus2専用コネクタを載せているので、装着してすぐ液晶画面で筋電図波形を確認できます。またGROVE互換端子のアナログ出力を使えば別デバイスで波形を取得することができます。電源は、M5StickC装着時はM5StickCから供給しGROVE接続時にはGROVE互換端子から供給します。安定・安全に計測するためには、M5StickCの内蔵バッテリあるいは外部モバイルバッテリを使用してください。
M5StackC-Plus2で動作します。 #2023/12/15

特徴　
・GAIN=1676 , フィルタ8.0Hz～360Hz（理論値）　
・電源はM5StickC/Plus/Plus2あるいはGROVE互換端子から供給
・アナログ出力 ( 1VのOFFSET付) 　

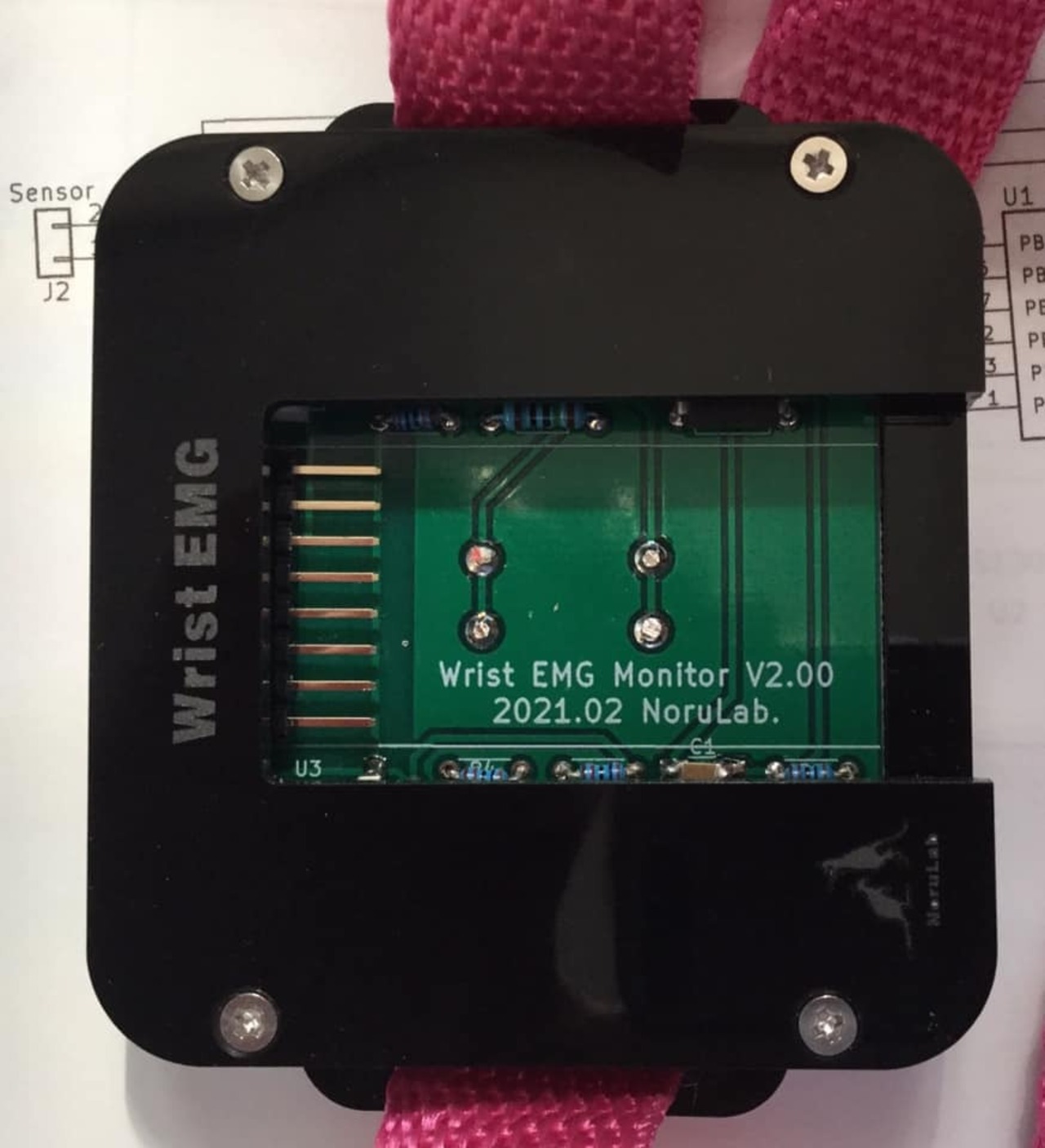

・電極は裏側の内蔵ピン（金メッキ）2対
・ケースサイズ　73mm×60mm×13mm　　　　

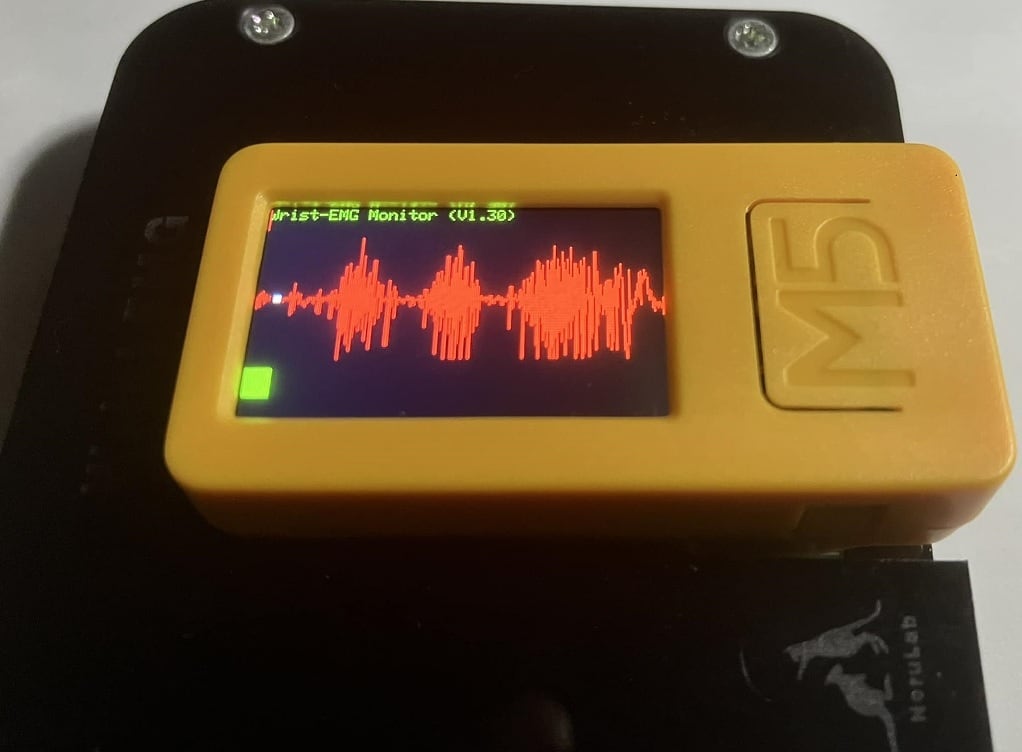

参考動画1 (M5StickC-Plus)
https://fb.watch/3uk1zfksWV/

参考（取説ドキュメント）
　https://drive.google.com/file/d/1gOE0Nbu_J8i5kcQJcNKOfvqNbfyeK5C4/view?usp=sharing

プログラムサンプル例（google doc zip圧縮)　
・M5StickCPlus/Plus2 (本体LCD表示)
https://drive.google.com/file/d/1nhBn644t_OvkyWGNVPLvxDXIOF9iY2hh/view?usp=sharing
・M5StickC (本体LCD表示)
　https://drive.google.com/file/d/18pS0bQZt77_uuCSB9izV7LUMxu23-ZIJ/view?usp=sharing
・Wio Terminai (GROVE接続） LCD表示　
　https://drive.google.com/file/d/1hOV4O1nfXYuowKwJwW35dWHeb3MKBklR/view?usp=sharing

注意
・GROVEケーブル・マイコンユニットなどは付属しません。
・M5StackBasicやCore2のGROVE互換端子のアナログ入力は使えません。
・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。
・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。
・振幅の大きさは、電極位置や個人差があります。
