簡易筋電アンプ1CHユニット – EMG1CHAMP

¥ 8,000 SOLD OUT

※こちらの価格には消費税が含まれています。

※送料は別途発生いたします。詳細はこちら

送料について

この商品の配送方法は下記のとおりです。
  • レターパック

    日本郵便が提供する宅配サービスです。荷物追跡に対応しています。

    全国一律 370円
通報する

スイッチサイエンスで委託販売中
https://www.switch-science.com/catalog/6511/

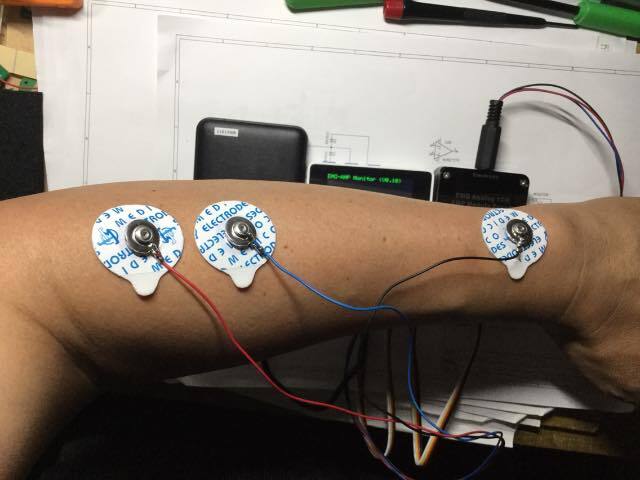

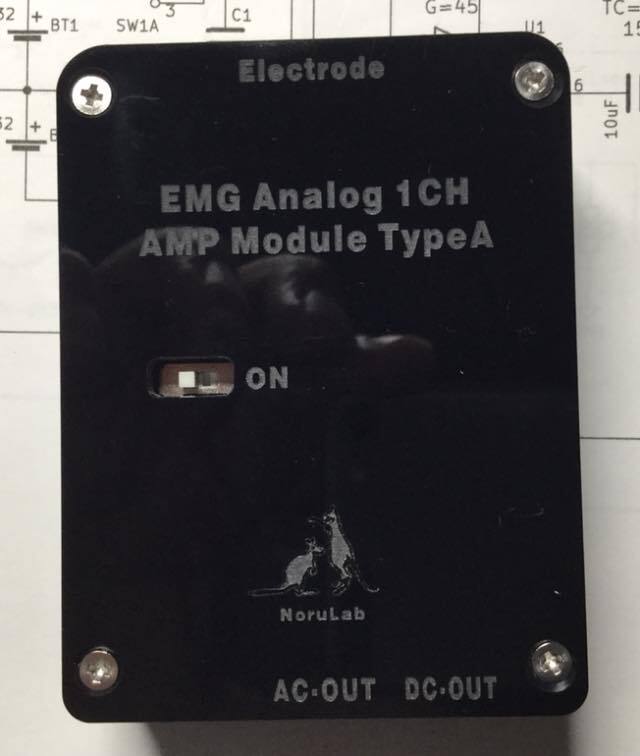

簡易筋電アンプ1CHユニット(EMG1CHAMP)は、1対の導出電極とアース電極で筋電図(EMG)をアナログ出力するアンプユニットです。ゲインとフィルタ特性をEMGに合わせているので筋電図専用のユニットになります。電源からのノイズを減らすために、CR2032電池を使用しています。出力は、マイコンで取り込めるようにDCオフセットが乗ったGROVEコネクタのアナログ出力とミニステレオジャックからアナログ出力が可能です。付属する電極パッドとの接続ケーブルは、自分でスナップにはんだ付けして好きな長さで自作してください。(線材は付属しません) 安定に計測するためにアクリルケースに入れた完成品ユニットです。

特徴
・GAIN=1800 , フィルタ15Hz~360Hz(理論値)
・電源はCR2032を2個(±電源)

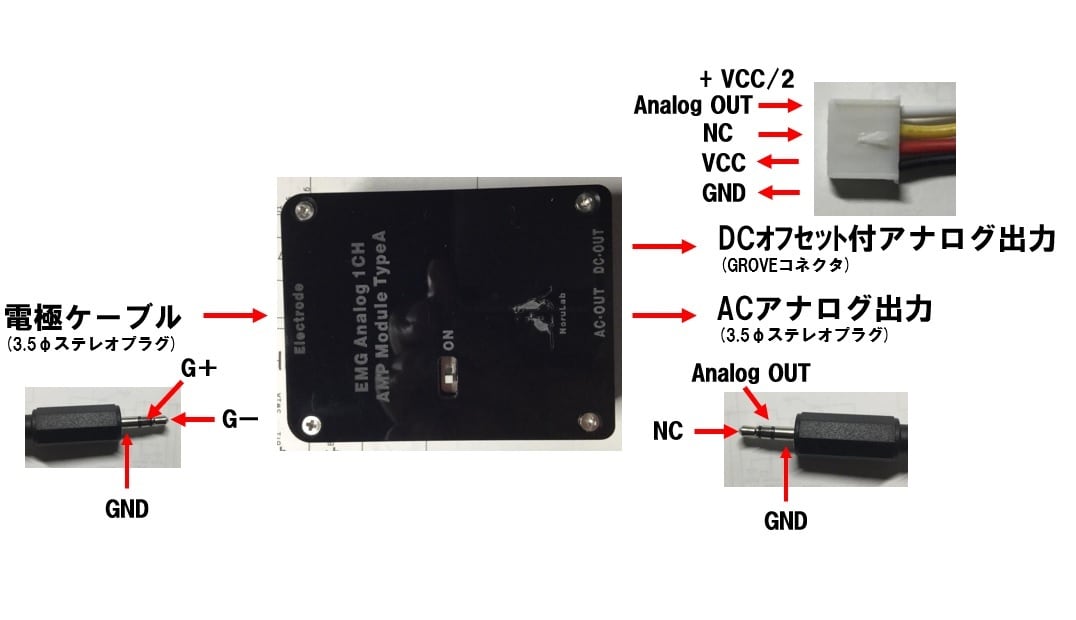

・アナログ出力1 OFFSET付き出力(GROVEコネクタ)
・アナログ出力2 AC出力(ステレオミニ3.5ジャック)
・ケースサイズ 50mm×65mm×20mm
・付属品 電極パッド6個、プラグ、スナップ3個

参考動画1 (Wio Terminal)
https://www.facebook.com/norulab/videos/323163145389626/

参考動画2 (M5StickC)
https://www.facebook.com/norulab/videos/612144569433233/

参考(取説ドキュメント)
 https://drive.google.com/file/d/1pDze2GmVM4vgoHTwsjSEl0yGvsBIDIX5/view?usp=sharing

参考(電極ケーブルの作成方法)
 https://drive.google.com/file/d/1gttVLeRmSBreZtjO0de4ZlbbRja5Jw42/view?usp=sharing

プログラムサンプル例(google doc zip圧縮)

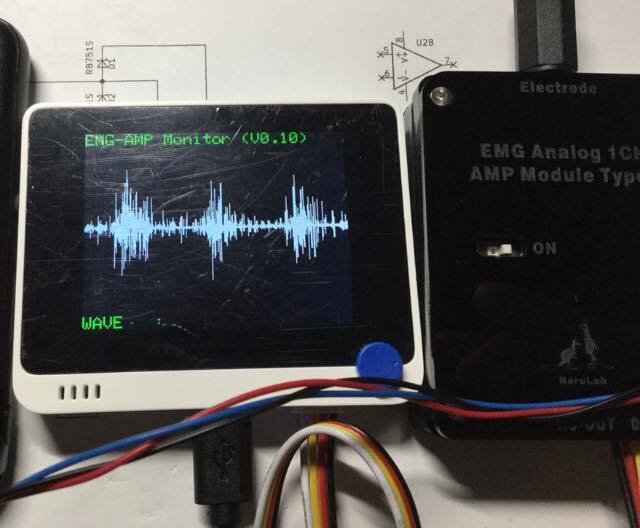

・Wio Terminai (GROVE接続) LCD表示
  https://drive.google.com/file/d/1SDrL3oS2wBQ5FCPbbDLgIIjpfVfzHYE1/view?usp=sharing

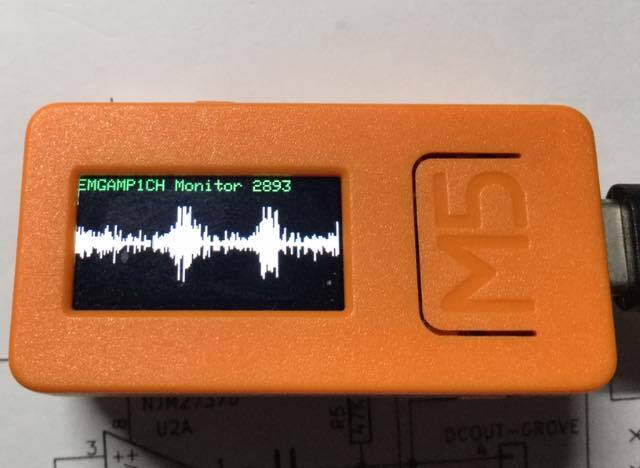

・M5StickC (GROVE接続) LCD表示
 https://drive.google.com/file/d/1PQLJA_rBaGAJx0DbVELCQqDdaPVWwED4/view?usp=sharing
・M5StickCPlus (GROVE接続) LCD表示
https://drive.google.com/file/d/1TTtrcxKb4QnP0OhuaVQqR_hgZUqFejmj/view?usp=sharing
・M5ATOM Lite (GROVE接続) BluetoothでPCに波形転送
 https://drive.google.com/file/d/1bj83LYCfu8wBjZVdvBXu08_FtahCQhea/view?usp=sharing

注意
・電池・GROVEケーブル・電極用の線材及びマイコンユニットなどは付属しません。
・電極ケーブルは付属品ではんだ付けする必要があります。
・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。
・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。
・振幅の大きさは、電極位置や個人差があります。
