リスト筋電図センサATOMユニット – WRIST-EMGATOM01

SOLD OUT

スイッチサイエンスで委託販売中
https://www.switch-science.com/collections/marketplace/products/8847

参考となる同人技術書「筋電図を観る - 筋電計を自作する話」
https://norulab.base.shop/items/85339221

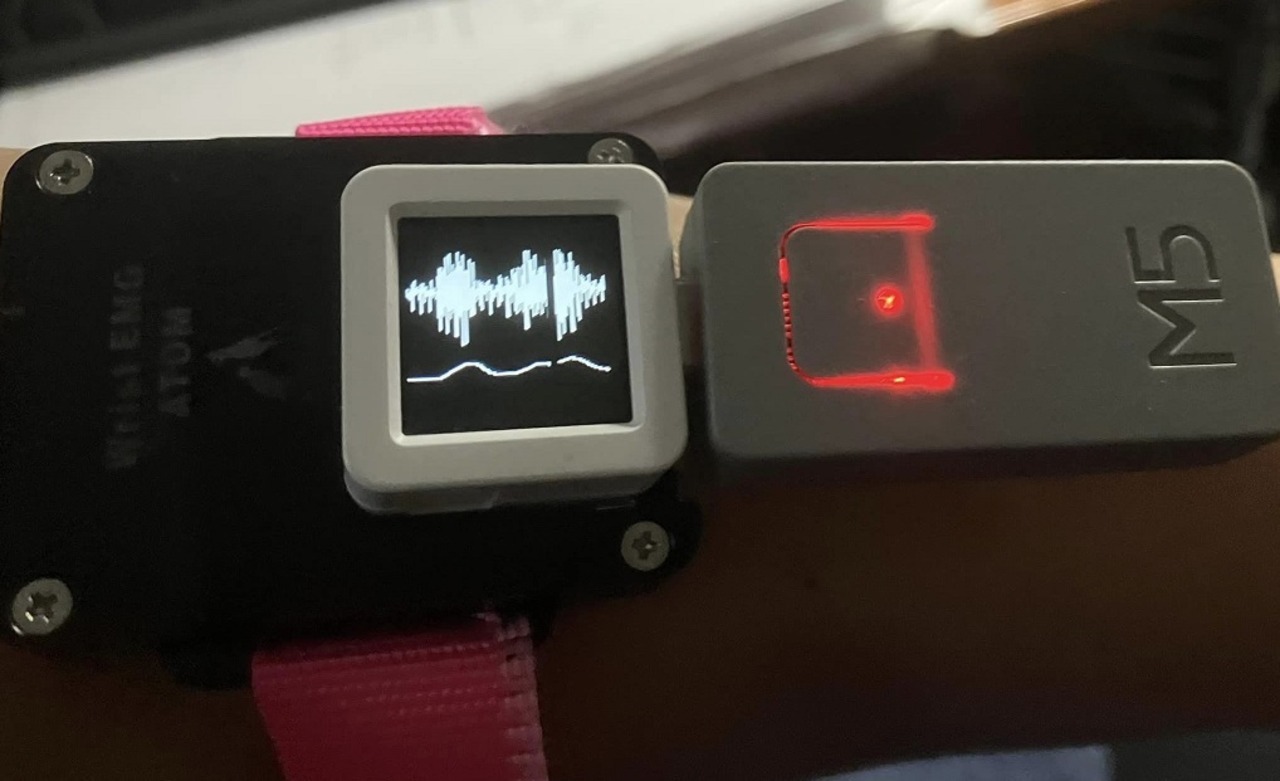

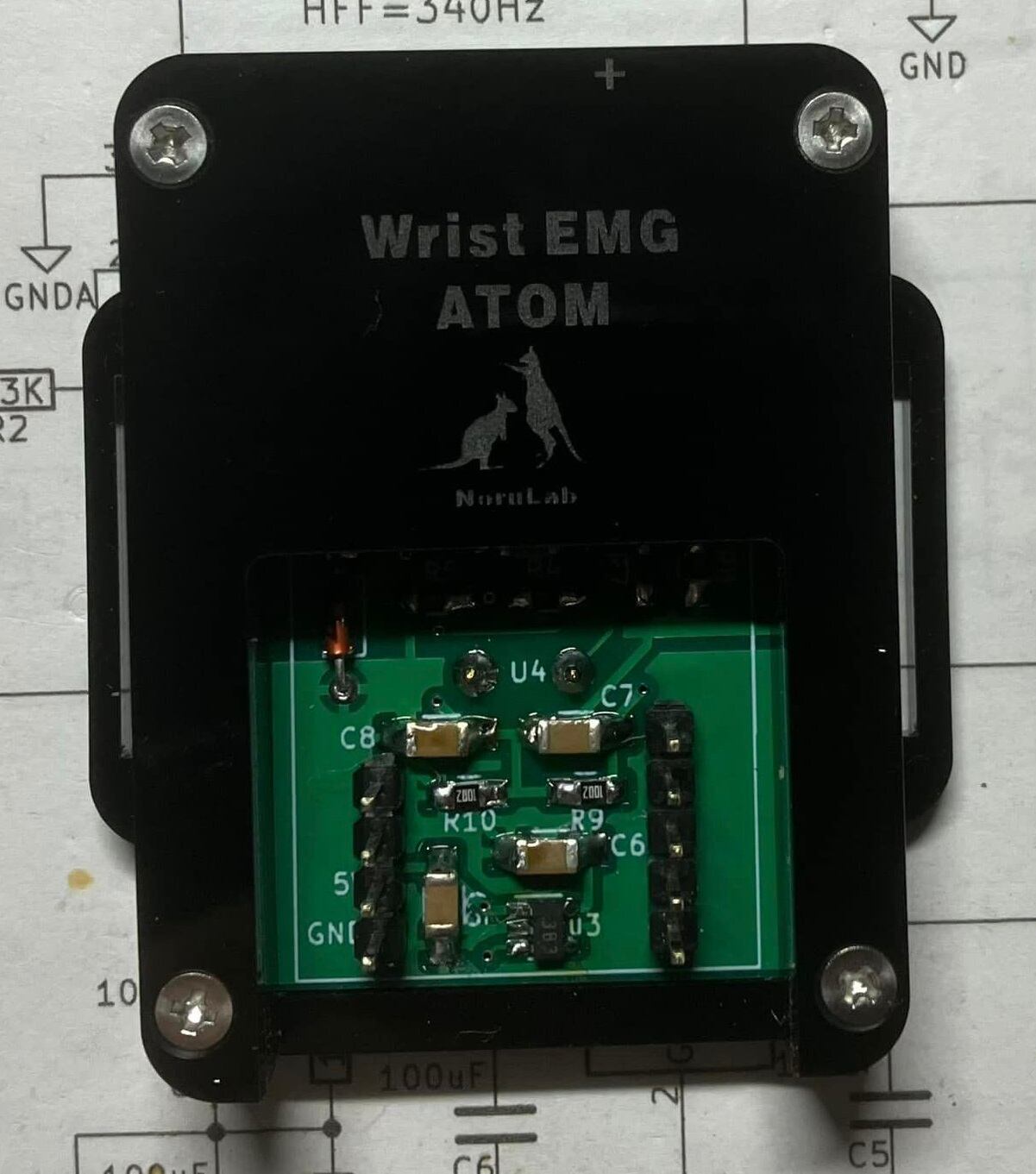

リスト筋電図センサATOMユニット(WRIST-EMGATOM01)は、M5ATOMに組み合わせてユニット下部の電極ピンを計測する筋に載せて筋電図(EMG)波形をアナログ出力するアンプユニットです。電極ピンを利用するので通常使用される高価なディスポ電極が必要ありません。M5ATOMLite及びATOMS3,ATOMS3Lite用コネクタが装着されていいます。ATOMS3を使えば装着してすぐ液晶画面で筋電図波形を確認できます。PH-2コネクタの3.7V～5V電源入力に電池やリポバッテリで駆動することができます。安定・安全に計測するためには電池・バッテリを使用してください。

特徴　
・GAIN=1676 , フィルタ8.0Hz～360Hz（理論値）　

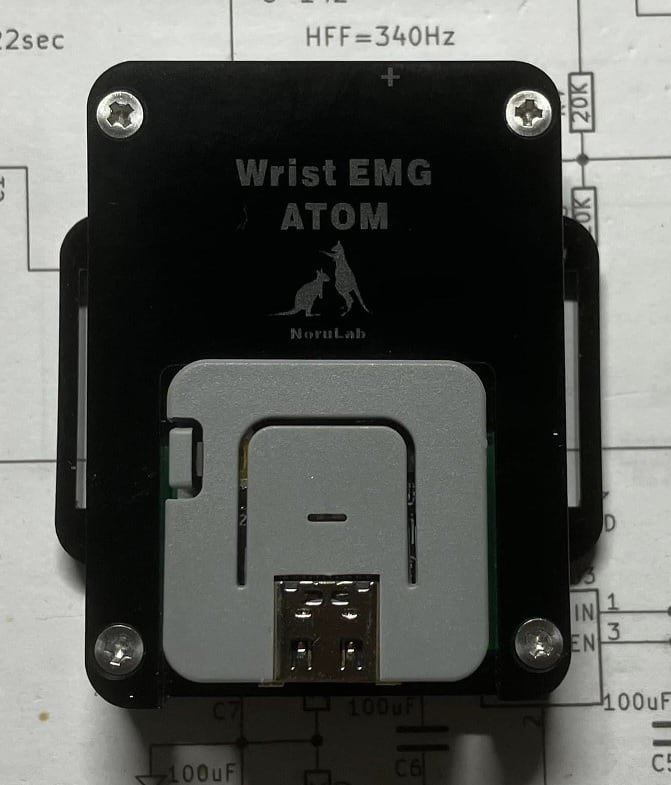

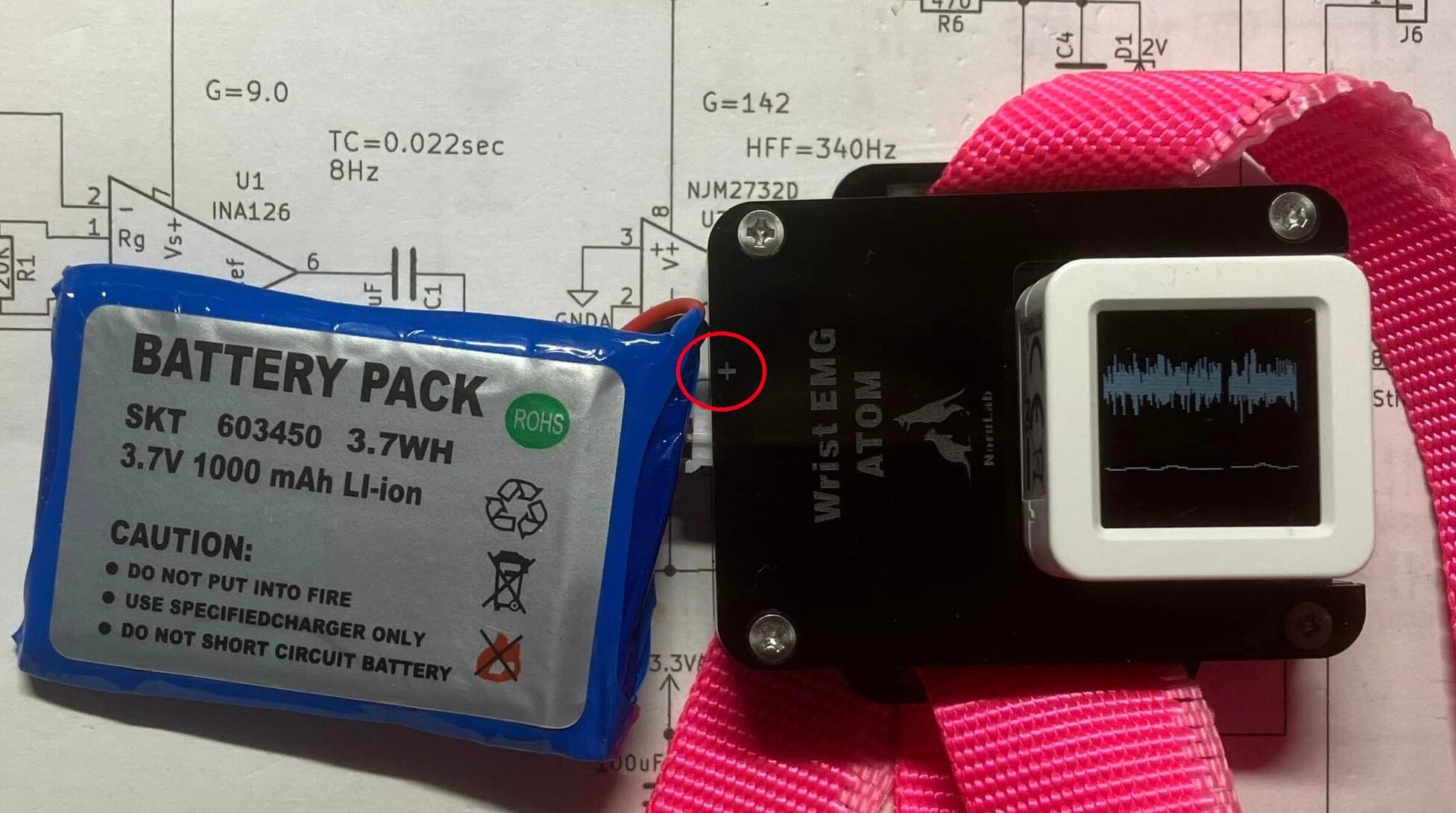

・電源はM5ATOMあるいはPH-2コネクタ3.7V～5V供給
・アナログ出力 ( 1VのOFFSET付) 　

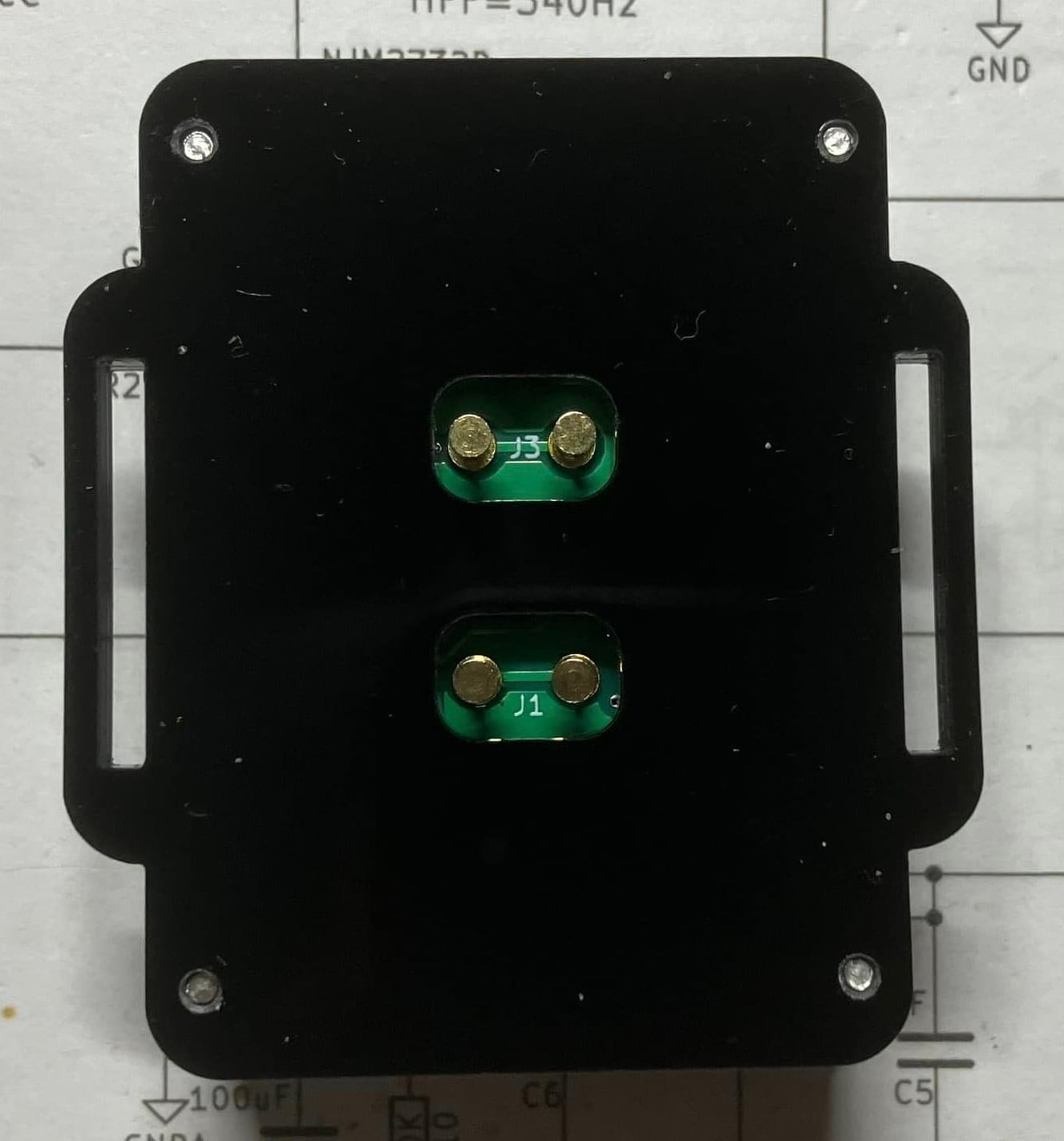

・電極は裏側の内蔵ピン（金メッキ）2対
・ケースサイズ　51mm×38mm×13mm (但し高さはM5ATOMを含まず)

参考動画 (ATOMS3 & PC processing )
https://youtu.be/QjEbUk9N0qU


取説ドキュメント
　https://drive.google.com/file/d/1AUAsPsJSfwTDZShWhJUooq9aALMEg1Hy/view?usp=sharing

参考資料（サンプルプログラムなど）のサイト（google doc )　
https://drive.google.com/drive/folders/1Rtmp8z_Vr_A24iEs0RH62YYI_mnMJKli?usp=sharing
　M5ATOMLite用, ATOMS3用(UDP通信),ATOMS3Lite用(UDP通信)
　Processing用受信サンプル

注意
・GROVEケーブル・マイコンユニットなどは付属しません。
・PCやACのUSB電源ではノイズが入るので使えません。
・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。
・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。
・振幅の大きさは、電極位置や個人差があります。
