簡易バイオ2CHユニットアンプ – BIO2CHCASE

SOLD OUT

スイッチサイエンスで委託販売中
　https://www.switch-science.com/catalog/7282/

参考となる同人技術書「心電図を観る - 心電図の計測法とその応用」
https://norulab.base.shop/items/86151001

簡易バイオアンプ2CHユニットアンプ(BIO2CHCASE)は、2チャネル分の1対の導出電極で生体信号(EMG,ECG,EOG)を導出し2チャネルでアナログ出力するケース付小型アンプユニットです。小型のケースユニット内でゲインとフィルタ特性を多用途の生体電気信号(脳波は対象外)を計測できる回路を組んでいます。GROVE互換コネクタで電源を供給して各種マイコンで取り込めるように1Vオフセットが乗ったアナログ２チャネル出力を出します。
M5StackC-Plus2で動作します。 #2023/12/15
M5StackCoreS3のGROVE PortAで動作します。 #2023/05/10
M5CoreS3SEのGROVE PortAで動作します。 #2024/06/03

・GROVEケーブル・電極、電極ケーブル及びマイコンユニットなどは付属しません。

特徴　
・仮想アースにより生体アース装着なしの２電極を2チャネル入力が可能　
・GAIN=622, フィルタ0.5Hz～340Hz（理論値）,0～2V 　　
・電源はGROVE互換コネクタから供給
・２チャネルアナログ出力　1Vオフセット付出力(GROVE互換コネクタ)
・ケースサイズ　55mm×54mm×13mm
・付属品　なし　

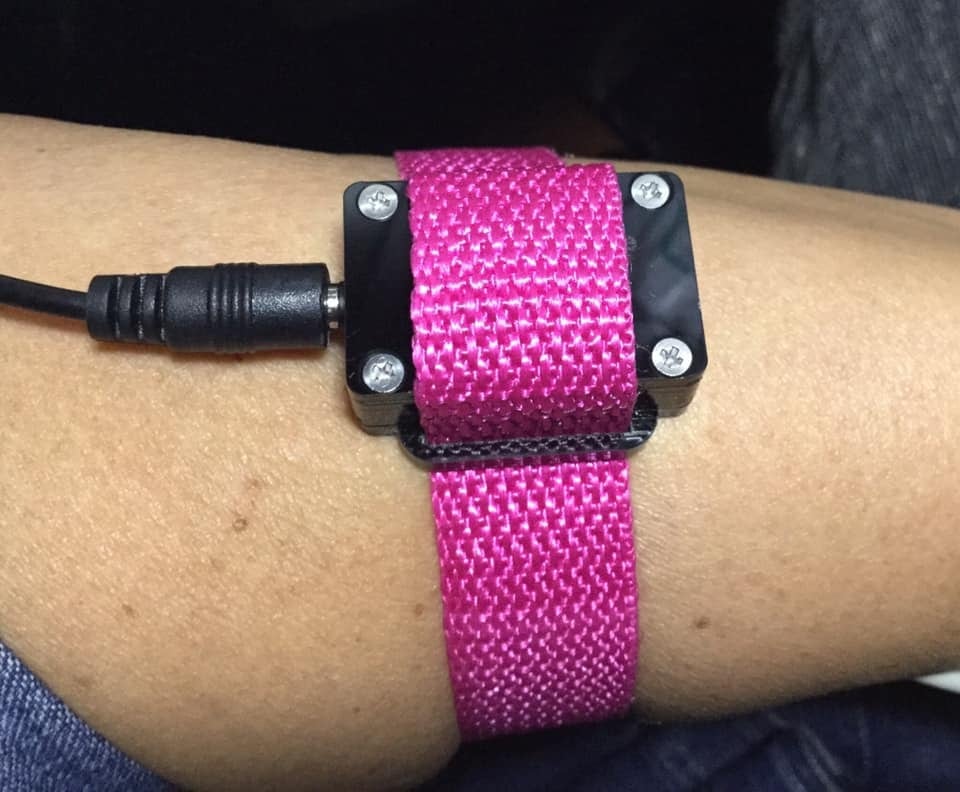

電極には、ディスポ方式ではない筋電図用ピン電極や心電図用ピン電極が利用できます。
　筋電図用1　https://norulab.base.shop/items/45030824
筋電図用2 https://norulab.base.shop/items/71843860
心電図用ベルト電極接続BOX https://norulab.base.shop/items/61947411
　心電図用 https://norulab.base.shop/items/45030942

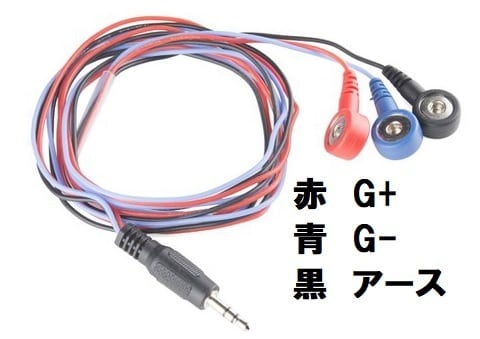

ディスポ電極用ケーブルはスイッチサイエンスの「MyoWare用スナップパッド付きセンサケーブル」
　https://www.switch-science.com/catalog/2692/

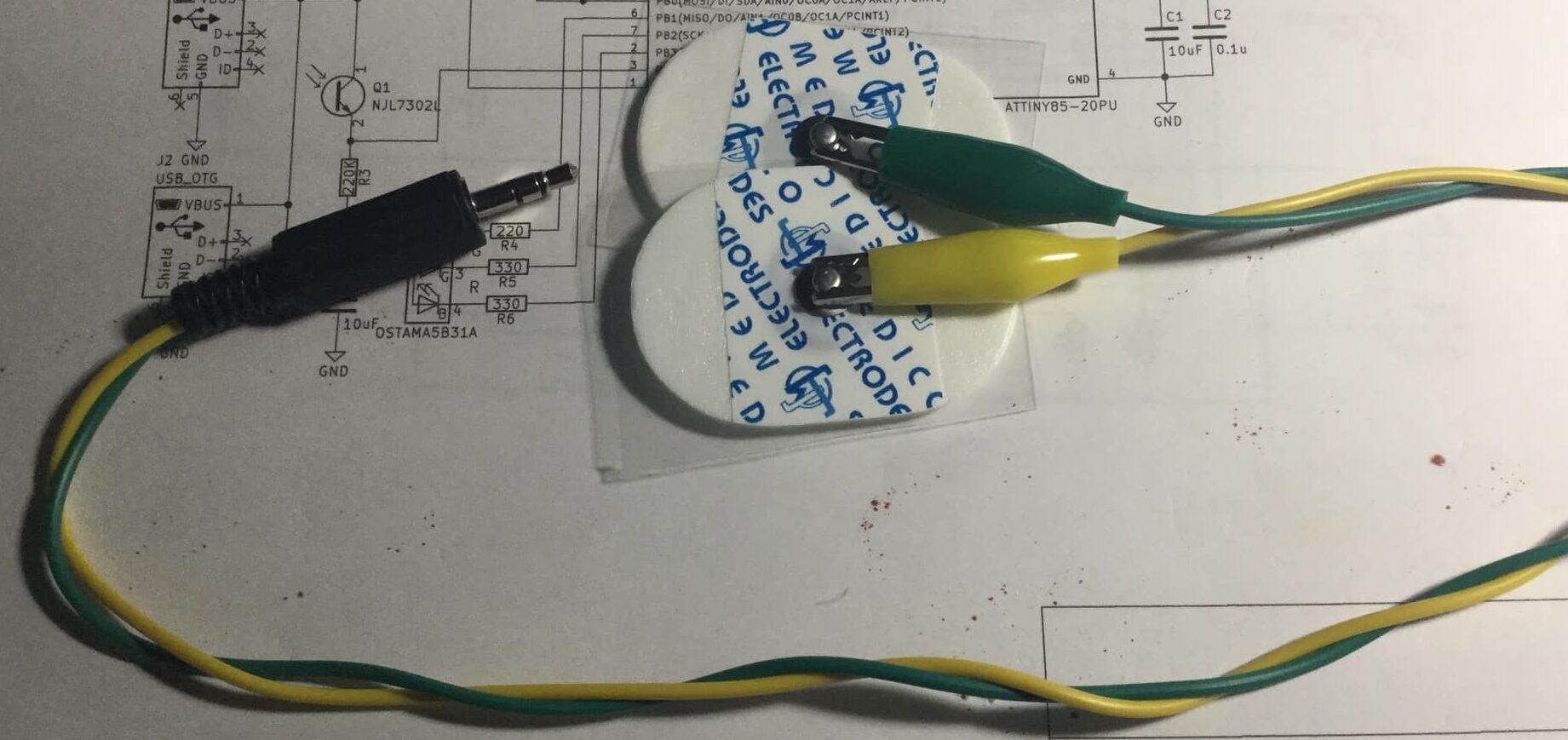

あるいは自分でワニ口クリップと3.5φプラグで作成します。

ディスポ電極パッドはEMG用やECG用などを使用してください。
　https://www.switch-science.com/catalog/2693/

動画例1 (Wio TerminalでEMG表示)
　 https://fb.watch/5ZbOq-l8Es/

参考（取説ドキュメント）
　https://drive.google.com/file/d/1Dw10fnFlp45kJmf4p5fz2gRbexhBe77K/view?usp=sharing

プログラムサンプル例（google doc zip圧縮)　
　AD変換の注意 340Hzのローパスフィルタなので680Hz以下のサンプリング変換ではエリアジング現象が出現して本来存在しない波が見える場合があります。1KHz以上のサンプリングで行ってください。
・Wio Terminai LCD表示　ECGとEMGの切り替えを キーで可能にしています（ソース参照）
https://drive.google.com/file/d/1O5U8MDDn6BExXiqqWS-teKFTmGZ7QFgf/view?usp=sharing
・M5StickCPlus LCD表示
　https://drive.google.com/file/d/1Web3jyUt1lolv1Vg_KdVYPeqb0ON880f/view?usp=sharing
・M5StickC 　LCD表示
　https://drive.google.com/file/d/1kERCxFR8YtHeZgT75tx8ixQ7d2RJ8bXN/view?usp=sharing
・M5StackCoreS3 LCD表示
https://drive.google.com/file/d/12hcUqkis3sWgJr4pkAwvkD9ywVun2R7Y/view?usp=sharing
・M5Stack Core2 LCD表示 (Grove入力は別売のアナログバッファが必要)
https://drive.google.com/file/d/16kHeTQKZyBnMwxh12Pj4Lwa_BJ0w1rIZ/view?usp=sharing

注意
・GROVEケーブル・電極、電極ケーブル及びマイコンユニットなどは付属しません。
・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。
・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。
・振幅の大きさは、電極位置や個人差があります。
