ベルト心電図センサユニット – BELT-ECGSENS01

SOLD OUT

スイッチサイエンスで委託販売中
https://www.switch-science.com/products/9609

参考となる同人技術書「心電図を観る - 心電図の計測法とその応用」
https://norulab.base.shop/items/86151001

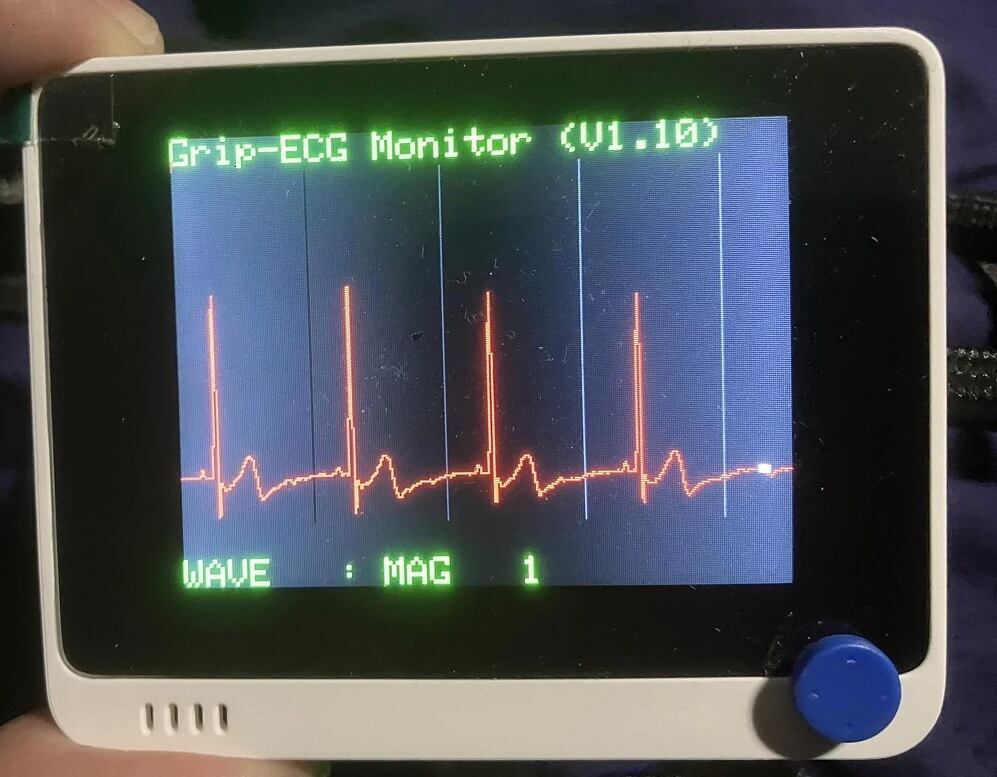

ベルト心電図センサユニット(BELT-ECGSENS01)は、Polarなどで使用される心電図ベルト電極に装着して心電図(ECG)波形をアナログ出力するアンプユニットです。センサベルトは水で濡らすだけの簡単装着で安定した心電図計測が可能になります。 GROVE互換端子でアナログ出力するので外部のM5StickCPlus/Plus2やWioTerminalなどのデバイスで波形を取得することができます。電源は接続したGROVE互換端子から供給します。安定に計測するために接続しているデバイスは内蔵バッテリや電池を使用してください。

使用するセンサベルトは、心拍数センサベルト「QBeauハートレートモニター交換用チェスト・ストラップ」で検索して、別途購入してください。　

特徴　
・GAIN=508 , フィルタ0.5Hz～36Hz（理論値）
・外部電源はGROVE互換端子から3.3V～5V供給
・アナログ出力 ( 1VのOFFSET付) 　
・フック型のベルト電極と接続（間隔 56mm）
・ケースサイズ　75mm×30mm×12mm

取説・資料・プログラムサンプル例 （google doc )　
https://drive.google.com/drive/folders/1a3_PQVEk7aX7OtDpnlu6iaN1BcW16jq0?usp=drive_link
M5StickC-Plus/Plus2, ATOMS3, M5Dial, WioTerminal　etc.

注意
・センサベルト電極、電池・GROVEケーブル・マイコンユニットなどは付属しません。
・M5StackBasicやCore2のGROVE互換端子のアナログ入力は使えません。
・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。
・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。
・振幅の大きさは、電極位置や個人差があります。
・PCやACのUSB電源ではノイズが入るので使えません。
