簡易筋電アンプ1CHマイク入力用 – EMG1CHMICAMP

¥ 7,500 SOLD OUT

※こちらの価格には消費税が含まれています。

※送料は別途発生いたします。詳細はこちら

送料について

この商品の配送方法は下記のとおりです。
  • レターパック

    日本郵便が提供する宅配サービスです。荷物追跡に対応しています。

    全国一律 370円
通報する

スイッチサイエンスで委託販売中
https://www.switch-science.com/catalog/6512/

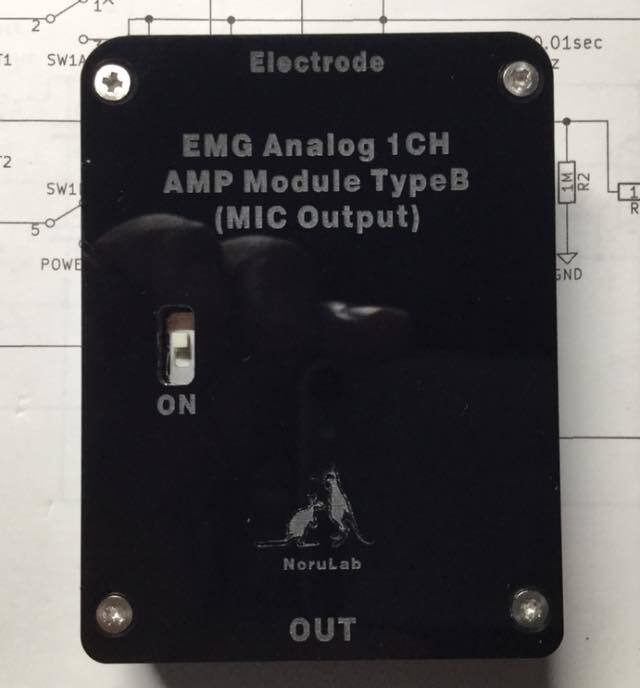

簡易筋電アンプ1CHマイク入力用(EMG1CHMIC)は、1対の導出電極とアース電極で筋電図(EMG)をPCなどのMIC入力にアナログ出力するアンプユニットです。ゲインとフィルタ特性をEMG及びMIC入力用に合わせているので筋電図専用のユニットになります。電源からのノイズを減らすために、CR2032電池を使用しています。出力は、PCなどのマイク入力のステレオ左右に同じ信号が出力されます。付属する電極パッドとの接続ケーブルは、自分でスナップにはんだ付けして好きな長さで自作してください。(線材は付属しません) 安定に計測するためにアクリルケースに入れた完成品ユニットです。

特徴
・GAIN=900 , フィルタ16Hz~360Hz(理論値)

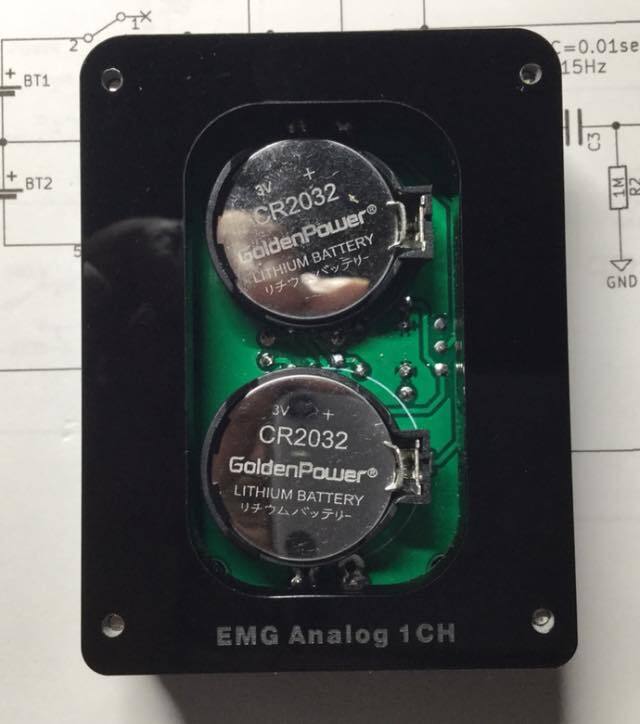

・電源はCR2032を2個(±電源)

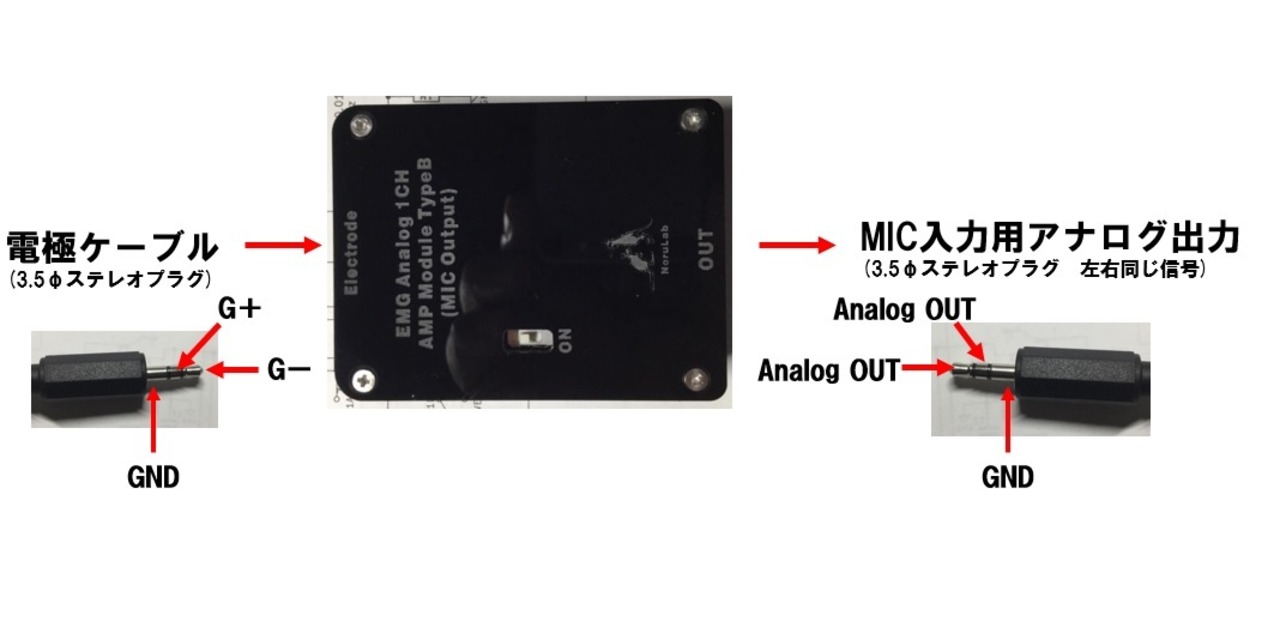

・アナログ出力 ステレオミニ3.5ジャック(但し左右は同じ信号)
・ケースサイズ 50mm×65mm×20mm
・付属品 電極パッド6個、プラグ、スナップ3個

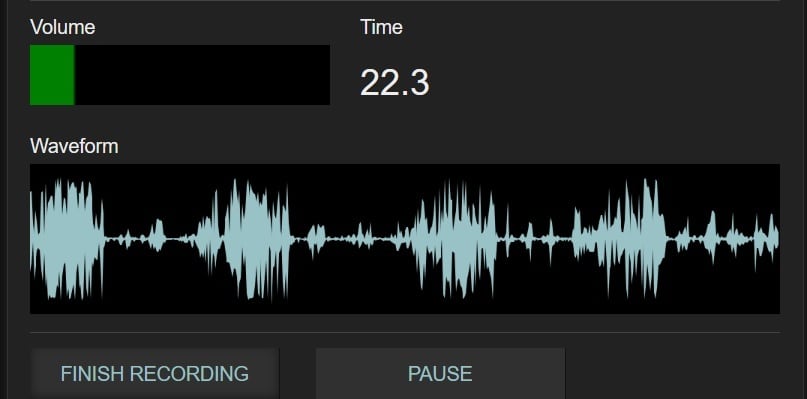

参考動画 (WindowsPCのAudioMassのWebアプリで表示)
https://www.facebook.com/norulab/videos/288745612188666/

参考(取説ドキュメント)
 https://drive.google.com/file/d/1jbNuxpyq0Q1OWfq9iuS8QBLwds7tS-Xc/view?usp=sharing

参考(電極ケーブルの作成方法)
 https://drive.google.com/file/d/1gttVLeRmSBreZtjO0de4ZlbbRja5Jw42/view?usp=sharing

注意
・電池・3.5φMICケーブル・電極用の線材、PCなどは付属しません。
・電極ケーブルは付属品ではんだ付けする必要があります。
・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。
・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。
・振幅の大きさは、電極位置や個人差があります。
