リスト心電図センサユニット – WRIST-ECGSENS02

SOLD OUT

[ 製造・販売終了品 ]
代替 グリップ心電図センサユニット – GRIP-ECGSENS03
https://norulab.base.shop/items/61961685

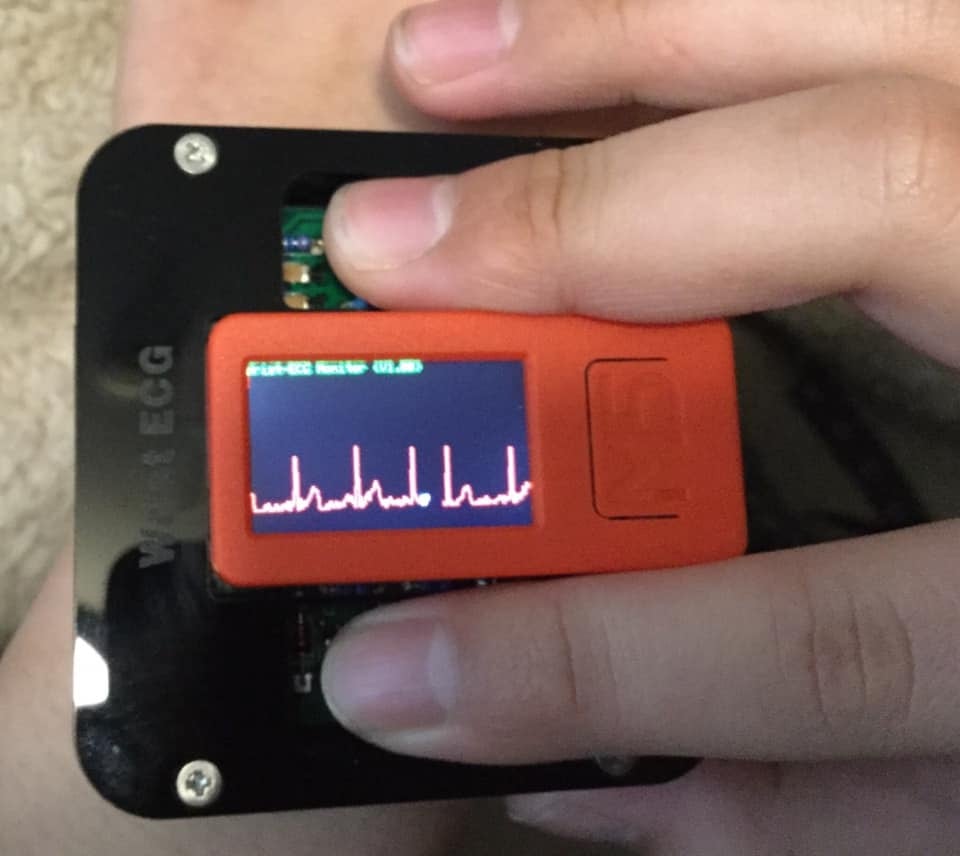

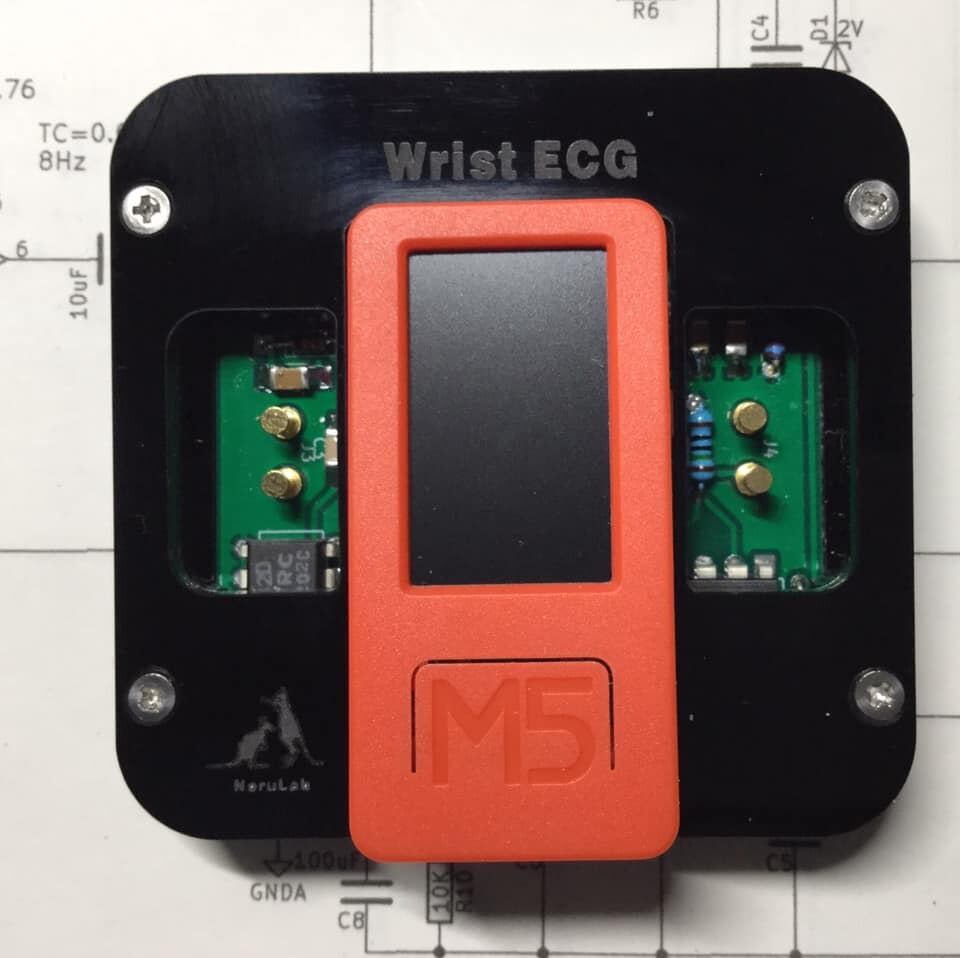

リスト心電図センサユニット(WRIST-ECGSENS02)は、左右の腕（手）を電極ピンに当てて四肢Ⅰ誘導の心電図(ECG)波形をアナログ出力するアンプユニットです。電極ピンを裏側と表側に２対ずつ用意しており、ECG計測で使う高価なディスポ電極が必要ありません。M5StickC/Plus専用コネクタを載せているので、装着してすぐ液晶画面で心電図波形を確認できます。またGROVE互換端子のアナログ出力を使えば別デバイスで波形を取得することができます。電源は、M5StickC装着時はM5StickCから供給しGROVE接続時にはGROVE互換端子から供給します。安定に計測するためには、M5StickCの内蔵バッテリあるいは外部モバイルバッテリを使用してください。

特徴　
・GAIN=508 , フィルタ0.5Hz～36Hz（理論値）　
・電源はM5StickC/PlusあるいはGROVE互換端子から供給
・アナログ出力 ( 1VのOFFSET付) 　

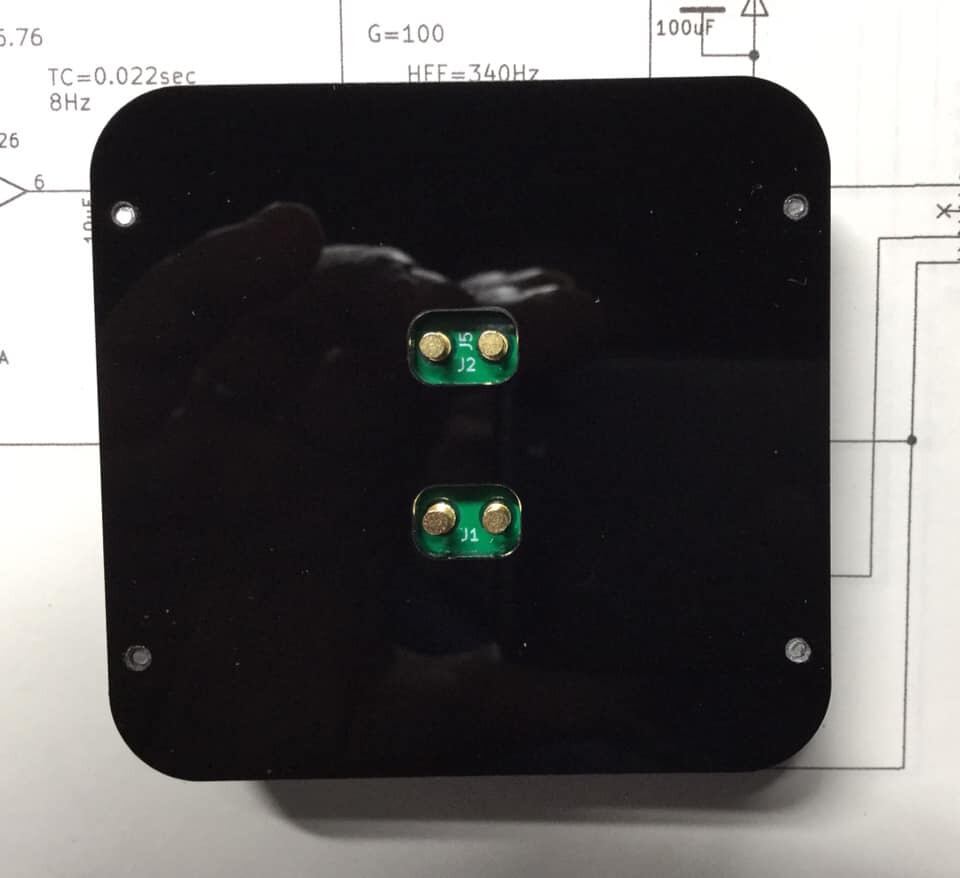

・電極は内蔵ピン（金メッキ）2対

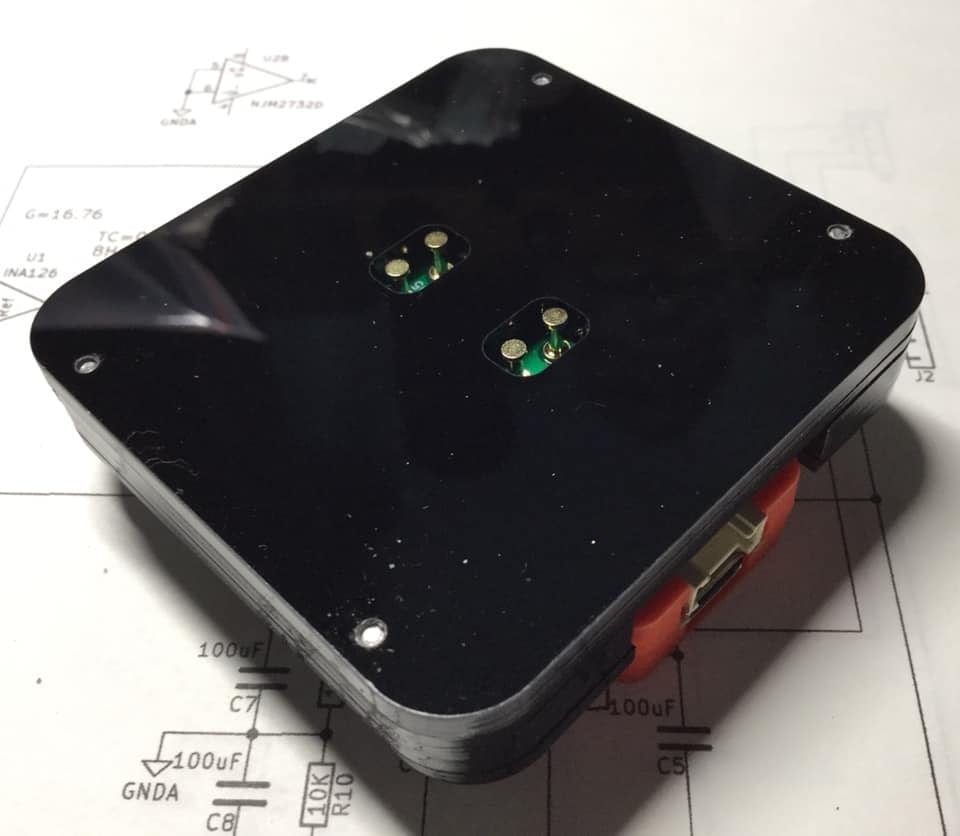

・ケースサイズ　63mm×60mm×13mm　　　　　

参考動画1 (M5StickC-Plus)
https://fb.watch/3mpmNoVC5m/

参考（取説ドキュメント）
　https://drive.google.com/file/d/1rYXHAnHOmPgwPpzfCnbuGu2XUHTnd9SU/view?usp=sharing

プログラムサンプル例（google doc zip圧縮)　
・M5StickCPlus (本体LCD表示)
https://drive.google.com/file/d/1BX7RIEO57XiRPP8q4D1ZX0dLniz_luFX/view?usp=sharing
・M5StickC (本体LCD表示)
https://drive.google.com/file/d/1qgg-eMqs5zXo8dKDZZ6wOiZUo147JrC6/view?usp=sharing

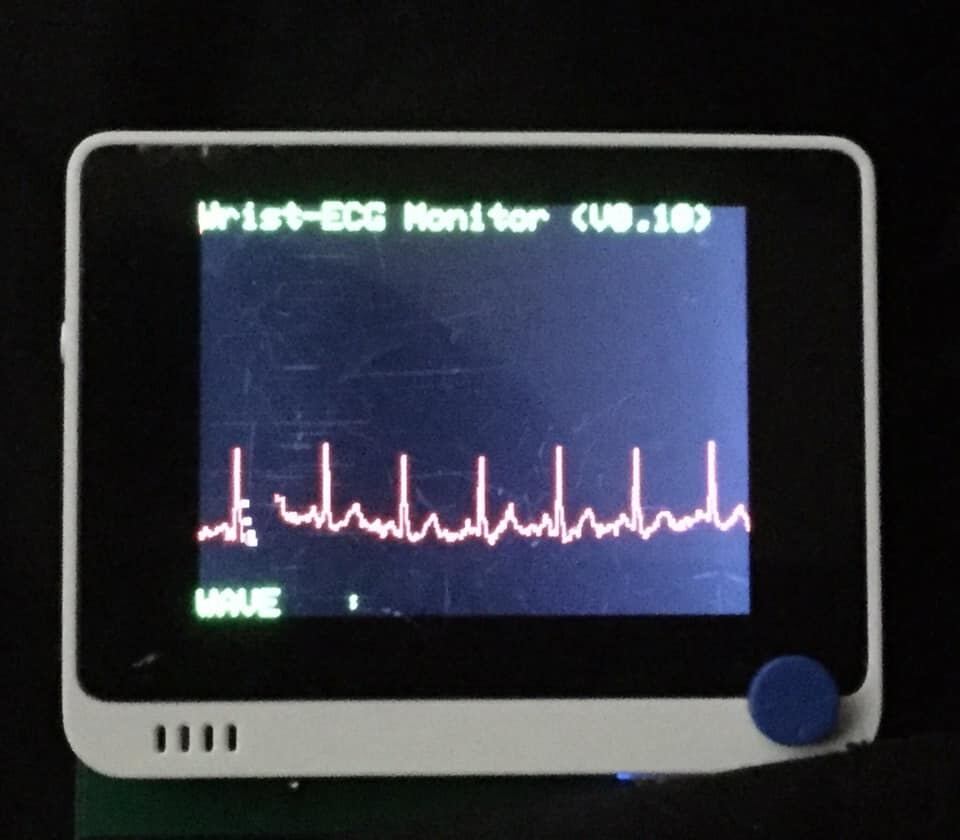

・Wio Terminai (GROVE接続） LCD表示　
https://drive.google.com/file/d/1EfVEWBzPjieUKw_Ge1JA-de6vqvUVHkx/view?usp=sharing

注意
・GROVEケーブル・マイコンユニットなどは付属しません。
・M5StackBasicやCore2のGROVE互換端子のアナログ入力は使えません。
・ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。
・この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。
・振幅の大きさは、電極位置や個人差があります。
