脈波センサJACKデバイス - PULSE02-JACK

SOLD OUT

スイッチサイエンスで委託販売中
https://www.switch-science.com/catalog/3957/

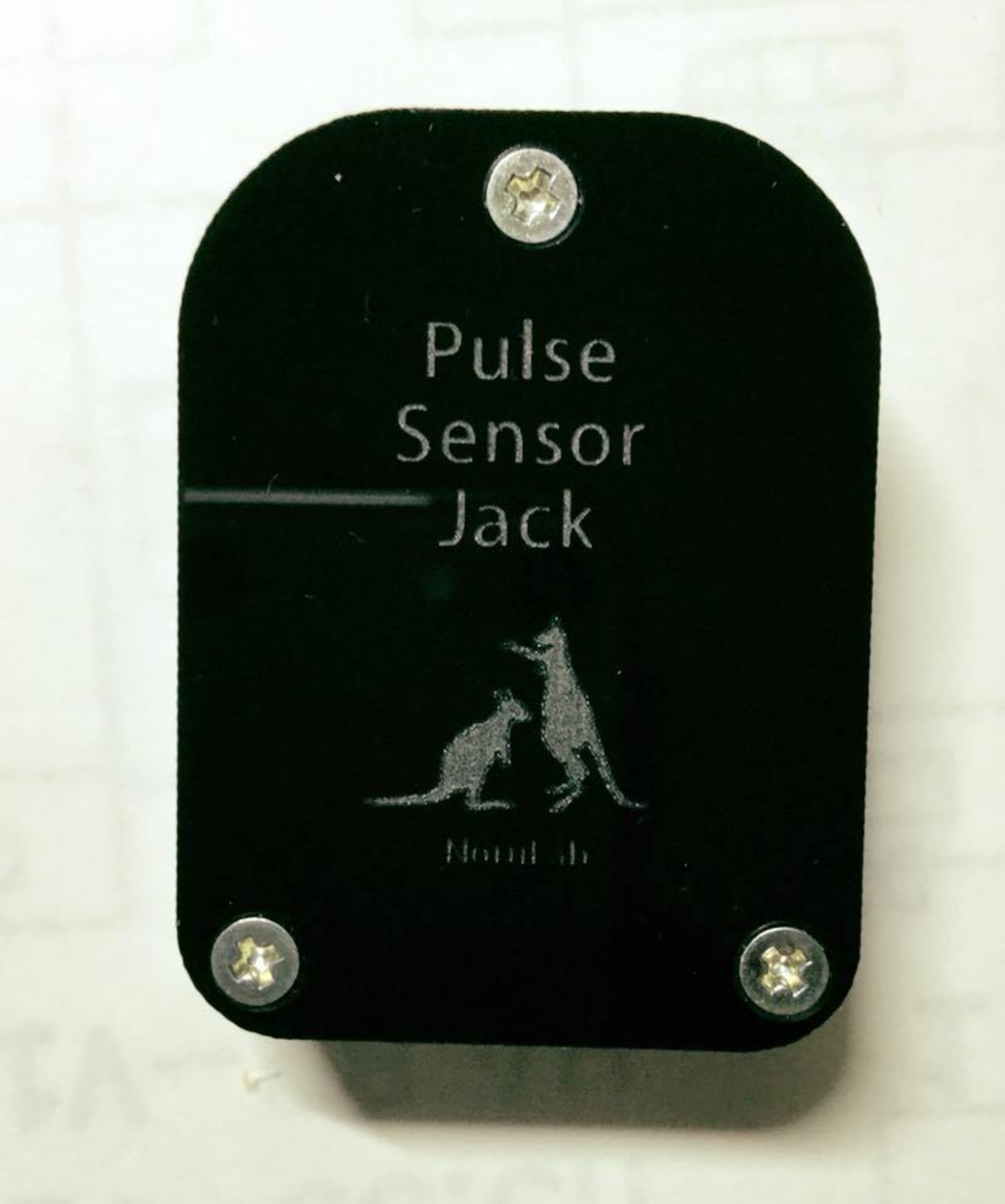

脈波センサJACKデバイスは、指先などの末梢血管のある部分を光センサ部に置いて脈波をステレオミニジャックでアナログ出力するセンサデバイスです。
高感度な受光素子と簡単なトランジスタアンプで指先で1V程度の脈波振幅を得ることができ（個人差はあります）、マイコン基板などで取り込んで計測することができます。安定に計測するために付属アクリルケースに組み込んむことを推奨します。
PULSE02-JACKは、PULSE02の出力をステレオミニジャックに変更・完成品で提供します。

特徴
・簡単なアナログ回路（トランジスタ回路）だけで脈波を十分な振幅のアナログ出力にします。
・電圧は3V～5Vまで可能です。
・ケースサイズ　40mm×30mm×12mm（厚みはセンサ突起含まず)

参考（取説）
　https://drive.google.com/open?id=1KCkcAlCVu6w1pGSdjo5unNsXJbm4k3os

　ステレオジャックをピンコネクタに変換する基板（JACK-BASE 別売）を用意しています。
https://www.switch-science.com/catalog/XXXX/
　この基板でステレオジャックをピンコネクタに変換できます。

注意
・医療用途には使えません。
・ステレオミニのケーブルは付属しません。
・脈拍数を計測するにはマイコンなどでA/Dして処理が必要です。
