JACKCELL温湿度センサ - JACKCELL-ThermoSensor

SOLD OUT

[ 製造・販売終了品 ]

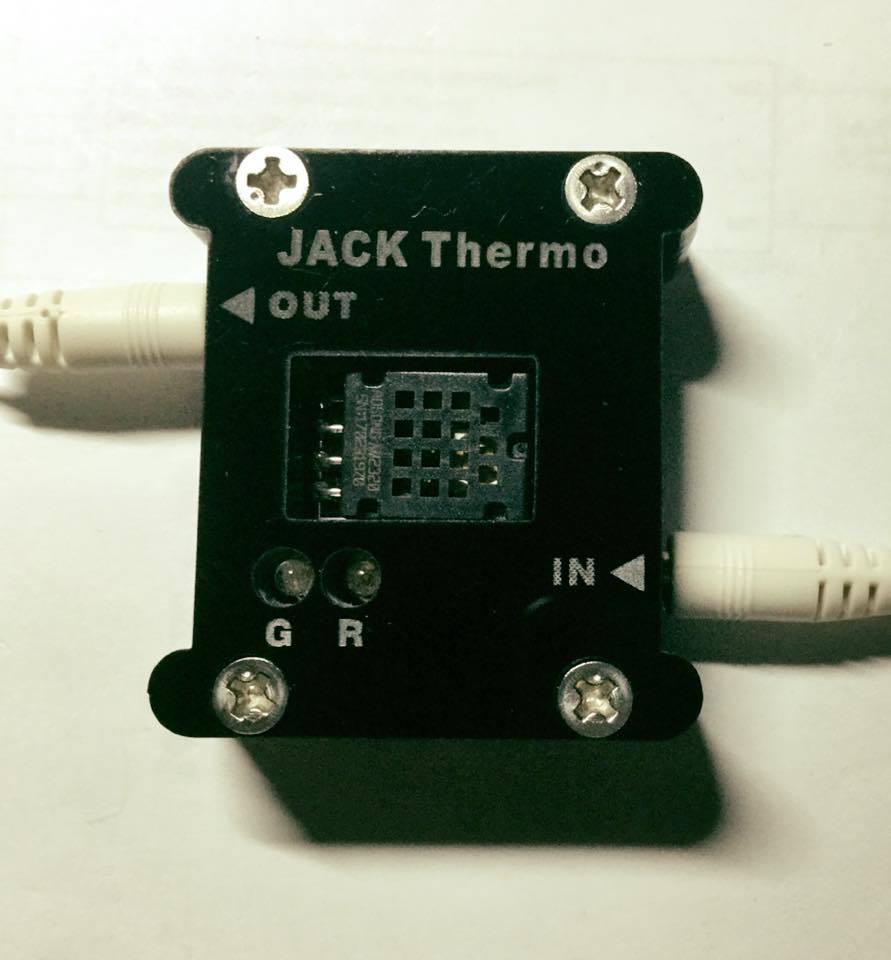

JACKCELL温湿度センサは、シリアル信号で制御・計測する温度と湿度を計測するセンサセルです。ステレオミニジャックで電源(5V)とシリアル信号の送受信で計測制御します。
各セルの入出力は別セルとシリーズ（直列的）に接続して情報を順に後方の表示セルやPCに流すことができます。複数のセンサセルも識別IDを別にすることで離れた多点の温湿度を同時に計測できます。

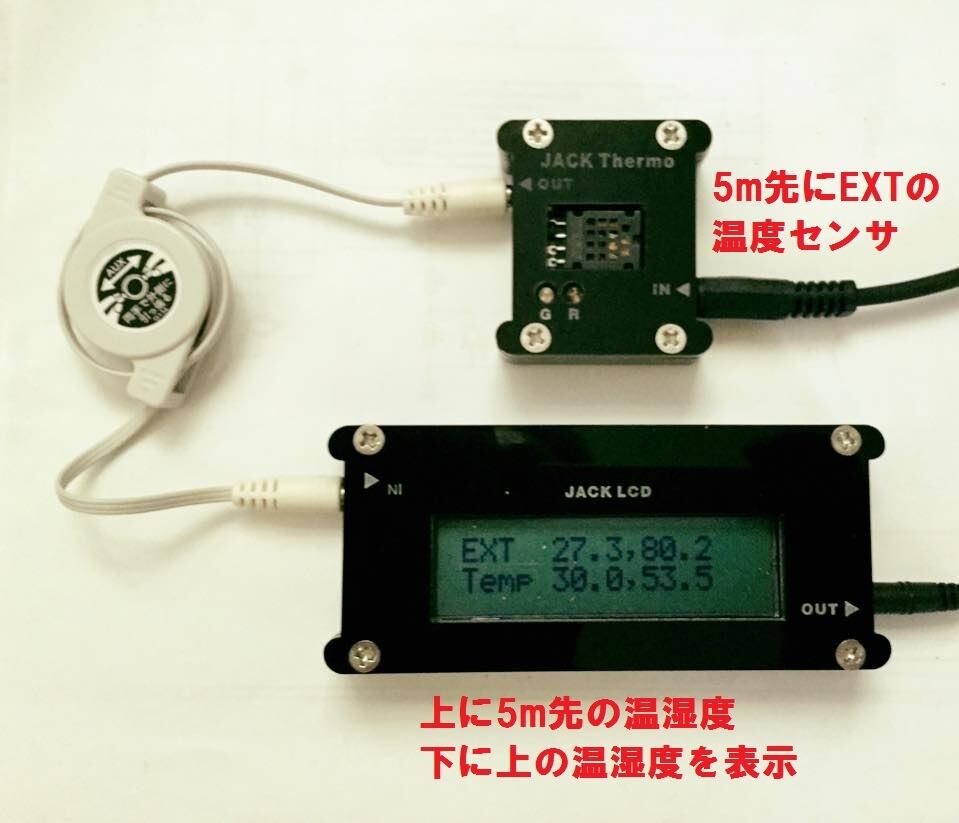

5m離れた接続も可能です。

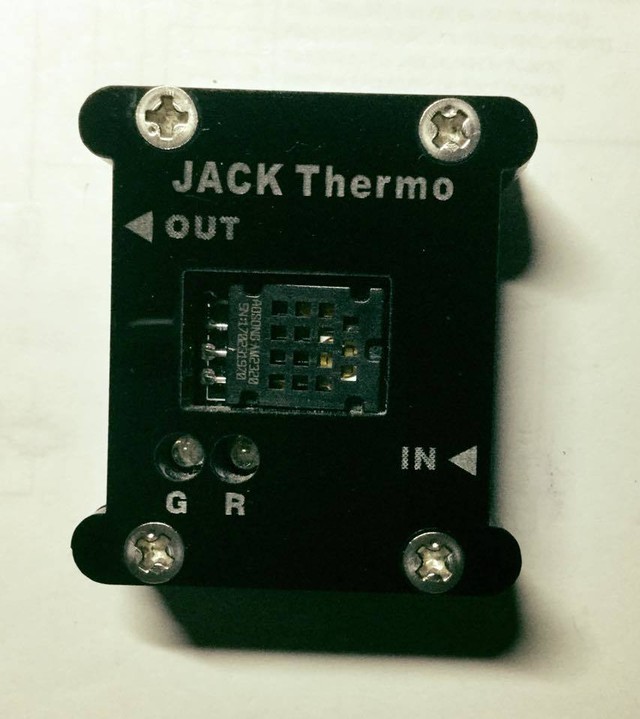

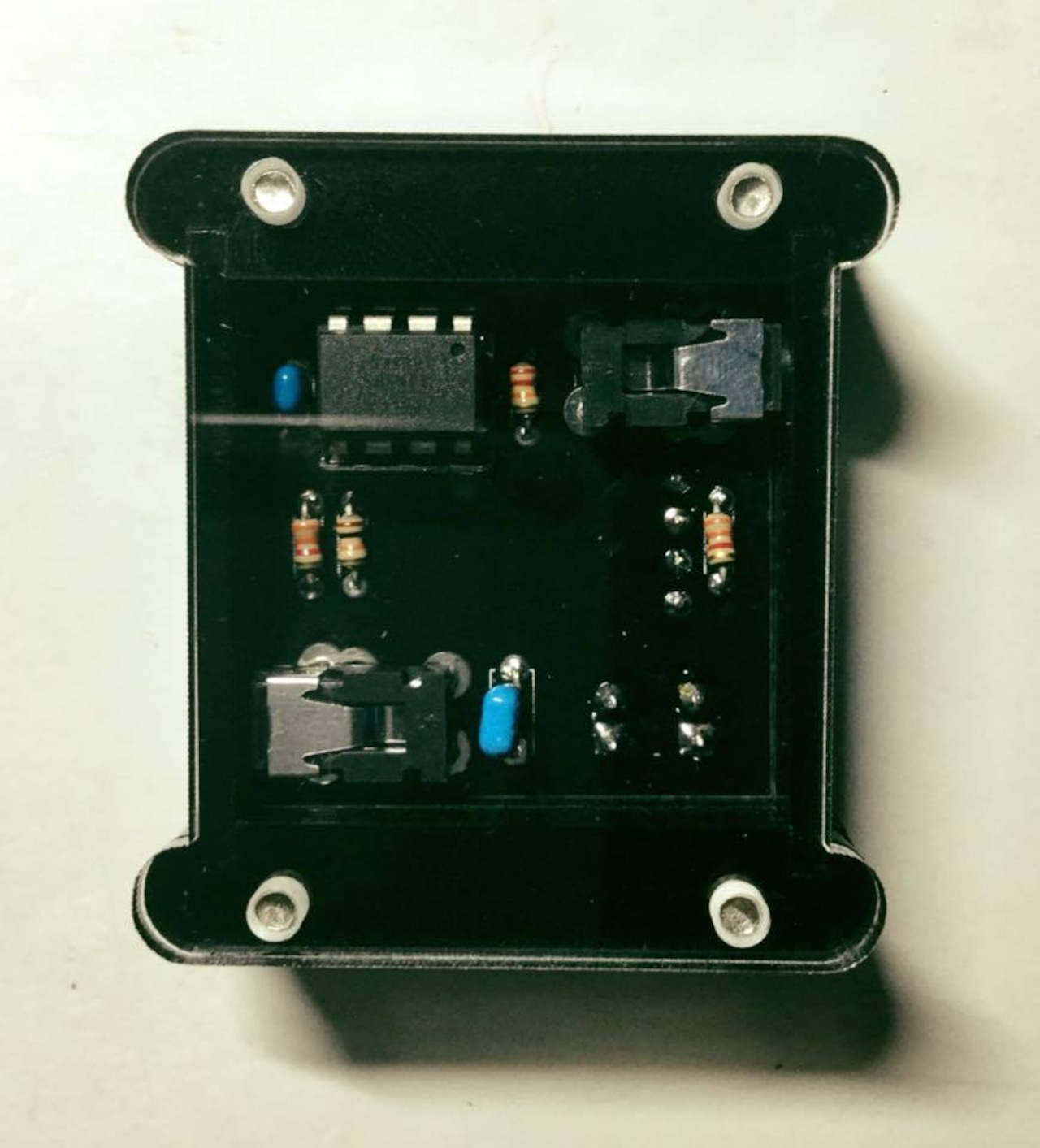

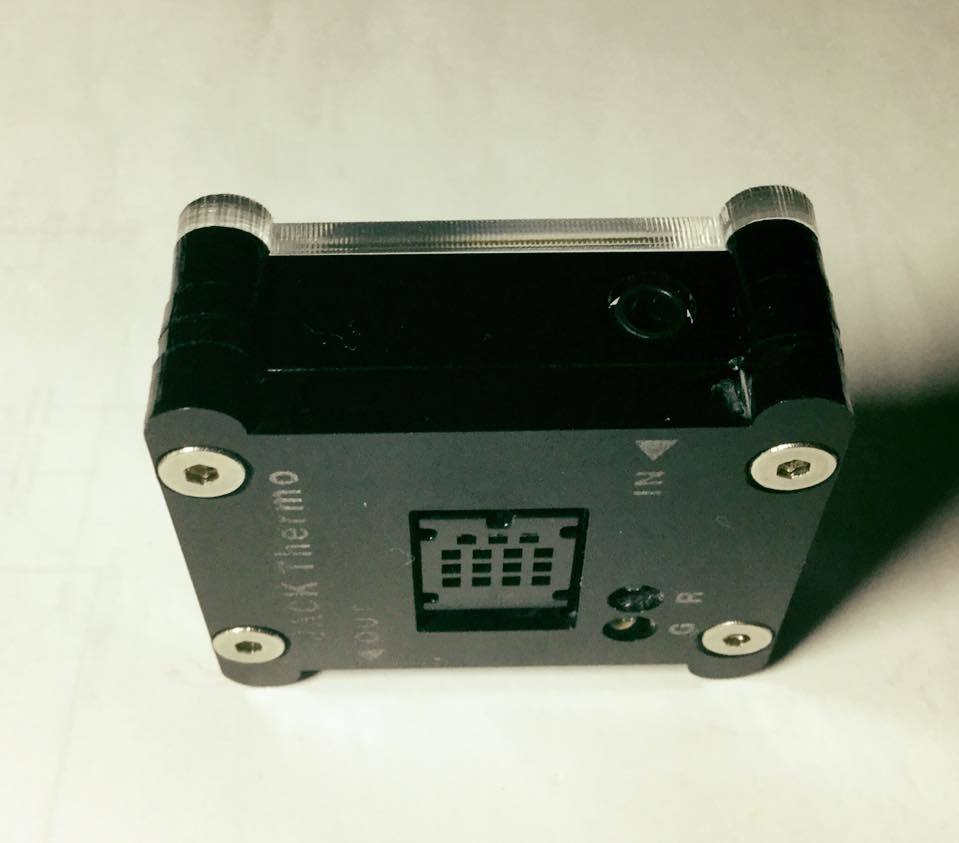

アクリルケースで基板保護しています（センサ部は剥き出し）

特徴　
・温湿度センサ AM2320
・シリアル信号 入力１ 出力１　
・シリアル信号(19200ボー)で制御　
・電源(5V)はステレオJACKから供給　　
・指示LED（赤,緑)　
・サイズ　42mm×48mm×18mm　
・ケース入り完成品

JACKCELLシステムの趣旨
　無線でつなぐことが最近の主流ですが、電源確保（バッテリー）や接続の不安定なことに不便を感じている。その不便さを解消するために有線で信号と同時に電源も提供するシステムを考えました。BLEでも通信速度は速くないので同レベルの通信速度のレガシー技術なシリアル通信で実現しています。

取説ドキュメント
　https://drive.google.com/file/d/1KgZF0CgVc0SfxgzDebcNI0yZdQ5MMEAq/view?usp=sharing


注意
・ミニステレオケーブルは付属しません。
・制御するにはJACK形式のシリアル通信などが必要です。
(Arduinoやラズパイなどのマイコン基板のシリアル通信でも可能）
　　JACKシリアルUSB変換デバイス - JACKUSB02
　　https://norulab.base.shop/items/11678674
