JACKCELL LCDキャラクタ表示 - JACKCELL-LCD

¥ 3,800

※こちらの価格には消費税が含まれています。

※送料は別途発生いたします。詳細はこちら

送料について

この商品の配送方法は下記のとおりです。
  • スマートレター

    保障や追跡サービスがないことを予めご了承ください。

    全国一律 180円

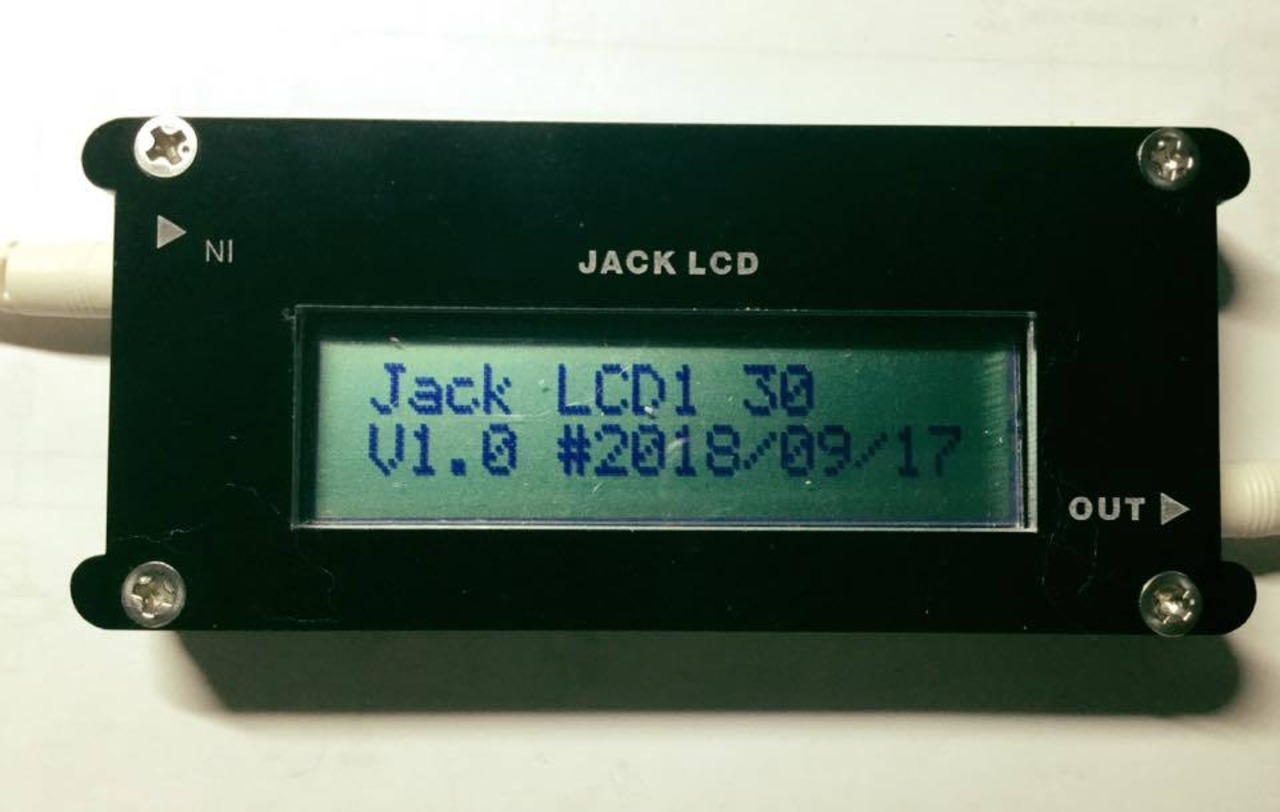

JACKCELL LCDキャラクタ表示セルは、シリアル信号で制御できるASCII英数字(16文字2行)表示する液晶キャラクタ表示セルでステレオミニジャックで電源(5V)供給とシリアル信号の送受信を行います。

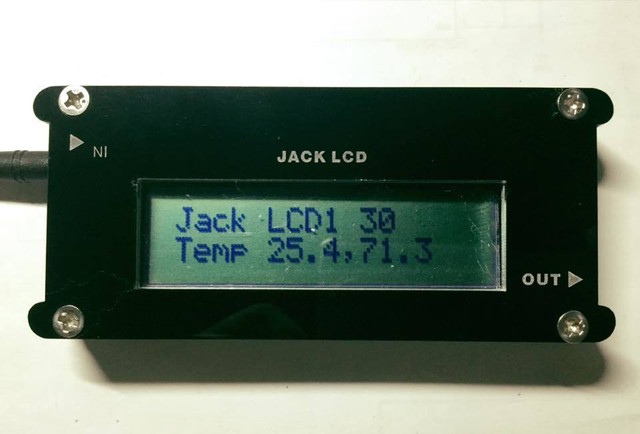

入出力は別セルとシリーズ(直列的)に接続可能なので前方のセンサセル情報を受け取り表示処理すると同時に後方セルやPCに流すことができます。
プログラム指示で特定の情報のみの表示ができます。5m離れた接続も可能です。アクリルケースで基板保護してます。

特徴
・LCD AQM1602XA(16文字2行)
・シリアル信号 入力1 出力1
・シリアル信号(19200ボー)で制御
・電源(5V)はステレオJACKから供給
・サイズ 100mm×45mm×18mm
・ケース入り完成品

JACKCELLシステムの趣旨
 無線でつなぐことが最近の主流ですが、電源確保(バッテリー)や接続の不安定なことに不便を感じている。その不便さを解消するために有線で信号と同時に電源も提供するシステムを考えました。BLEでも通信速度は速くないので同レベルの通信速度のレガシー技術なシリアル通信で実現しています。

取説ドキュメント
 https://drive.google.com/file/d/16YP9rt19o66zvKHMKemgow3hwU7K1BbZ/view?usp=sharing

注意
・ミニステレオケーブルは付属しません。
・制御するにはJACK形式のシリアル通信などが必要です。
(Arduinoやラズパイなどのマイコン基板のシリアル通信でも可能)
 JACKシリアルUSB変換デバイス - JACKUSB02
 https://norulab.base.shop/items/11678674
