JACKCELLマイク音センサ - JACKCELL-ECM

¥ 3,240

※こちらの価格には消費税が含まれています。

※送料は別途発生いたします。詳細はこちら

送料について

この商品の配送方法は下記のとおりです。
  • スマートレター

    保障や追跡サービスがないことを予めご了承ください。

    全国一律 180円

JACKCELLマイク音センサは、シリアル信号で制御・計測するマイク音レベルを計測するセンサセルです。ステレオミニジャックで電源(5V)とシリアル信号の送受信で計測制御します。
セルの入出力は別セルとシリーズ(直列的)に接続して情報を順に後方の表示セルやPCに流すことができます。複数のセンサセルも識別IDを別にすることで離れた多点のマイク音を同時に計測できます。

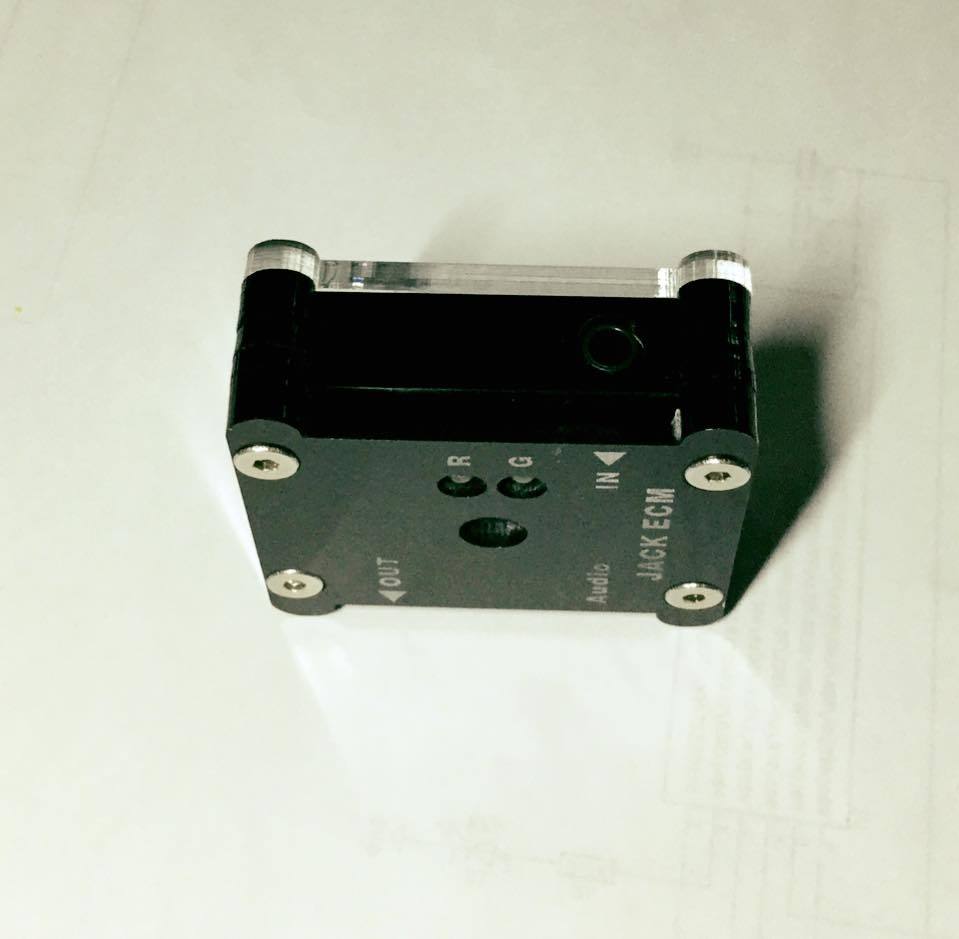

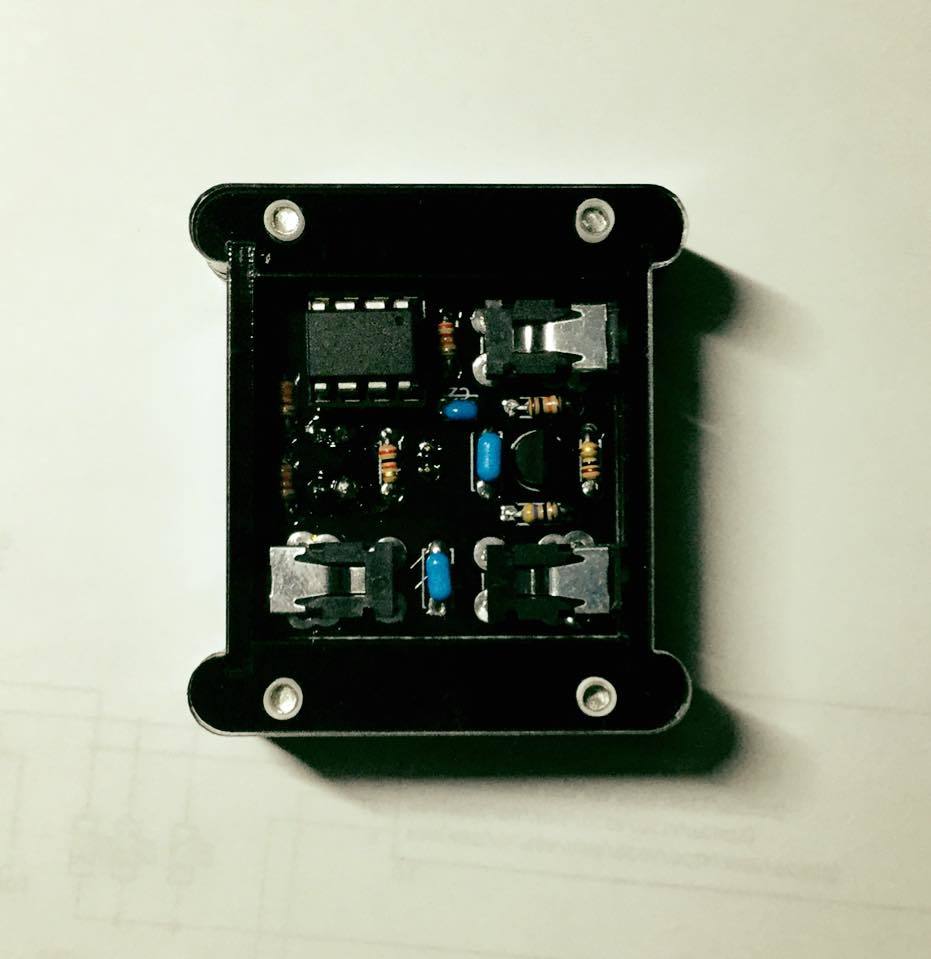

5m離れた接続も可能です。アクリルケースで基板保護しています(マイク部は穴有り)。

特徴
・マイク コンデンサ型
・シリアル信号(19200ボー)で制御
・シリアル信号 入力1 出力1
・電源(5V)はステレオJACKから供給
・アナログAudio出力(ステレオミニジャック)

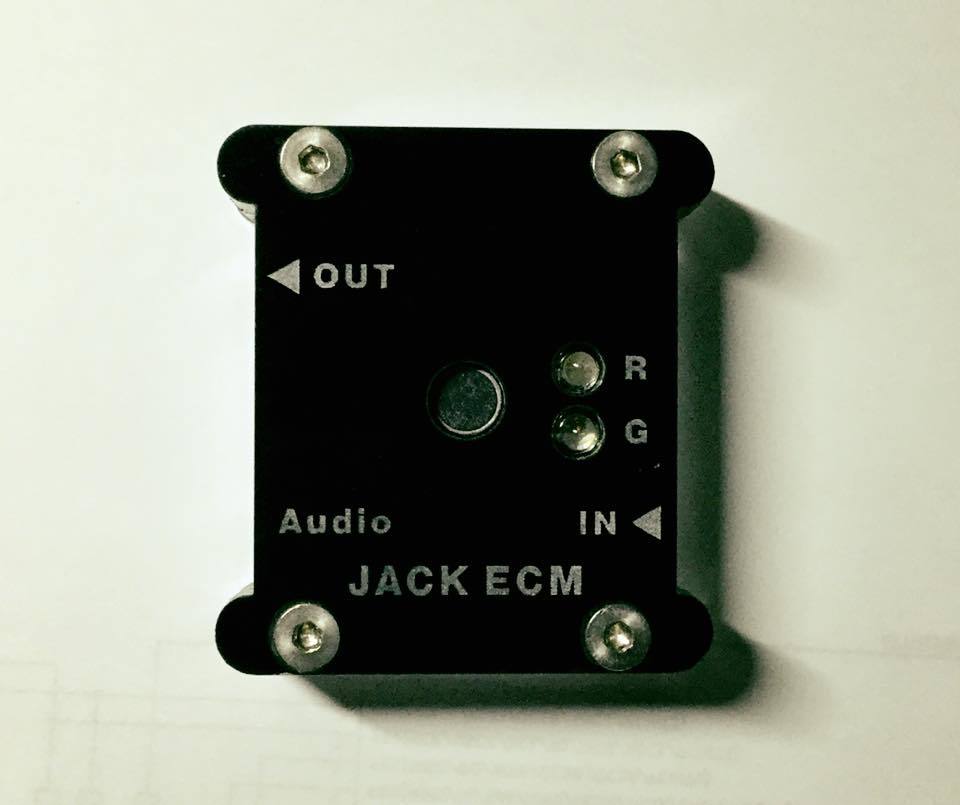

・レベル指示LED(赤,緑)
・サイズ 42mm×48mm×18mm
・ケース入完成品

JACKCELLシステムの趣旨
 無線でつなぐことが最近の主流ですが、電源確保(バッテリー)や接続の不安定なことに不便を感じている。その不便さを解消するために有線で信号と同時に電源も提供するシステムを考えました。BLEでも通信速度は速くないので同レベルの通信速度のレガシー技術なシリアル通信で実現しています。


取説ドキュメント
 https://drive.google.com/file/d/1XfFPA0DYB90QS-bok113Xqu-PbYgGxd4/view?usp=sharing


注意
・ミニステレオケーブルは付属しません。
・制御するにはJACK形式のシリアル通信などが必要です。
(Arduinoやラズパイなどのマイコン基板のシリアル通信でも可能)
  JACKシリアルUSB変換デバイス - JACKUSB02
  https://norulab.base.shop/items/11678674
