JACKCELLロータリーエンコーダー - JACKCELL-ENCORDER

¥ 3,240

※こちらの価格には消費税が含まれています。

※送料は別途発生いたします。詳細はこちら

送料について

この商品の配送方法は下記のとおりです。
  • レターパック

    ポスト投函も可能。追跡サービスも利用できます。

    全国一律 360円

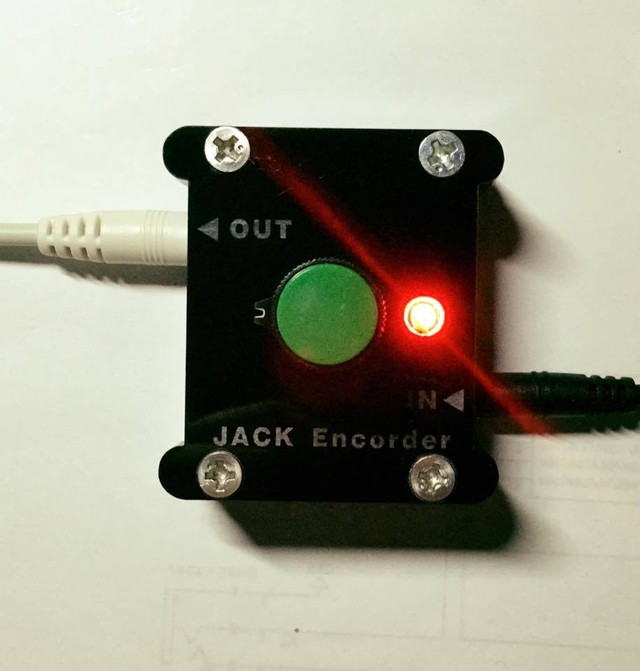

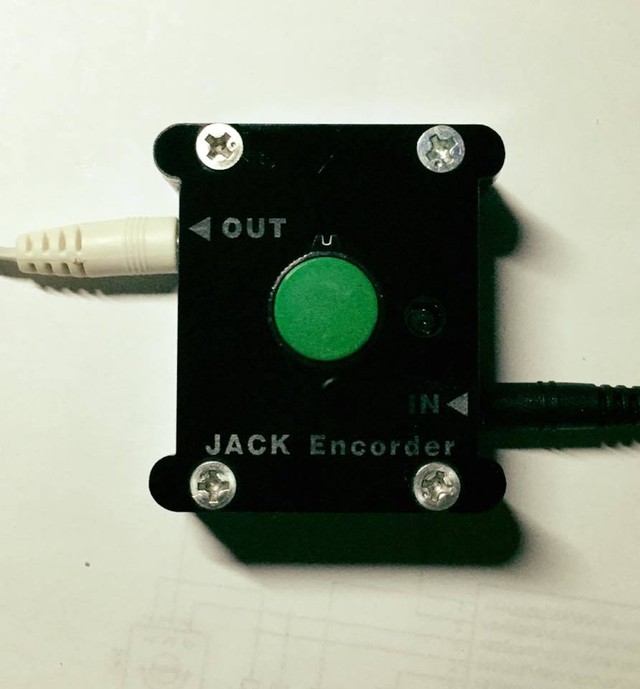

JACKCELLロータリーエンコーダーは、シリアル信号で回転するロータリエンコーダー方向&値を出力するセンサセルです。ステレオミニジャックで電源(5V)とシリアル信号の送受信で計測制御します。
セルの入出力は別セルとシリーズ(直列的)に接続して情報を順に後方の表示セルやPCに流すことができます。複数のエンコーダーセルも識別IDを別にすることで複数エンコーダーを同時に把握することができます。
アクリルケースで基板保護しています。

特徴
・ロータリエンコーダ (24クリック有り)
・電源(5V)はステレオJACKから供給
・シリアル信号 入力1 出力1
・シリアル信号(19200ボー)で制御
・ZERO指示LED(赤)
・サイズ 42mm×48mm×18mm
・ケース入完成品

JACKCELLシステムの趣旨
 無線でつなぐことが最近の主流ですが、電源確保(バッテリー)や接続の不安定なことに不便を感じている。その不便さを解消するために有線で信号と同時に電源も提供するシステムを考えました。BLEでも通信速度は速くないので同レベルの通信速度のレガシー技術なシリアル通信で実現しています。

デモ動画例
 https://youtu.be/Q0VrKXhVijc

取説ドキュメント
https://drive.google.com/file/d/1dxnf-7_y3W1f1N-CGAc1OcCTVicP2Uwn/view?usp=sharing


注意
・ミニステレオケーブルは付属しません。
・制御するにはJACK形式のシリアル通信などが必要です。
(Arduinoやラズパイなどのマイコン基板のシリアル通信でも可能)
  JACKシリアルUSB変換デバイス - JACKUSB02
  https://norulab.base.shop/items/11678674
