JACK-シリアル接続基板02 - JACK-Serial-BOARD02

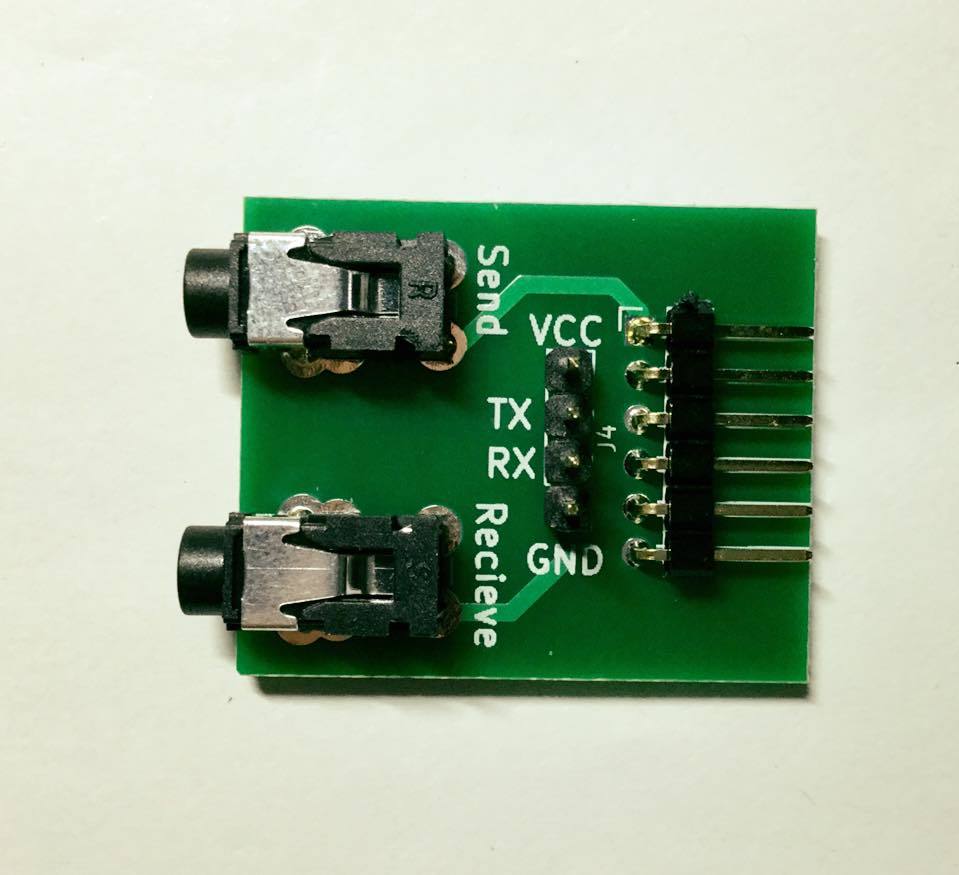

JACK-シリアル接続基板は、ステレオミニジャックの信号（デジタル２系統と電源）を６ピンコネクタでシリアル変換に接続するための基板です（変換はしません）。６ピンコネクタはスイッチサイエンスで販売されているUSBシリアル変換基板（別売）のピンに直接挿してPCのCOMポートでシリアルデータを受け取ることができます。（この場合は、電源も5V供給）

特徴　
・シリアル信号（RX,TX)と電源（VCC,GND)をステレオミニジャックに提供します
・組み立てには半田付けが必要です
・シリアル出力はステレオミニジャックの2系統で独立
・基板サイズ　28mm×33mm 　

参考（取説ドキュメント）
　https://drive.google.com/file/d/1e07fCDB-32IMirzRNa0x4ZtQdVjdV4CF/view?usp=sharing


注意
・ミニステレオケーブルは付属しません。
・USBシリアル変換基板は付属しません。　別途スイッチサイエンスで購入してください。
　　https://www.switch-science.com/catalog/1032/
