マトリクスLEDスクロール表示デバイス(M5ATOM用)

¥ 2,500 SOLD OUT

※こちらの価格には消費税が含まれています。

※送料は別途発生いたします。詳細はこちら

送料について

この商品の送料は、配送方法によって異なります。
配送方法は、ご購入時に選択することができます。
  • 定形外郵便

    保障や追跡サービスがないことを予めご了承ください。

    全国一律 140円
  • スマートレター

    保障や追跡サービスがないことを予めご了承ください。

    全国一律 180円
通報する

スイッチサイエンスの委託販売で求めください。
https://www.switch-science.com/catalog/6338/

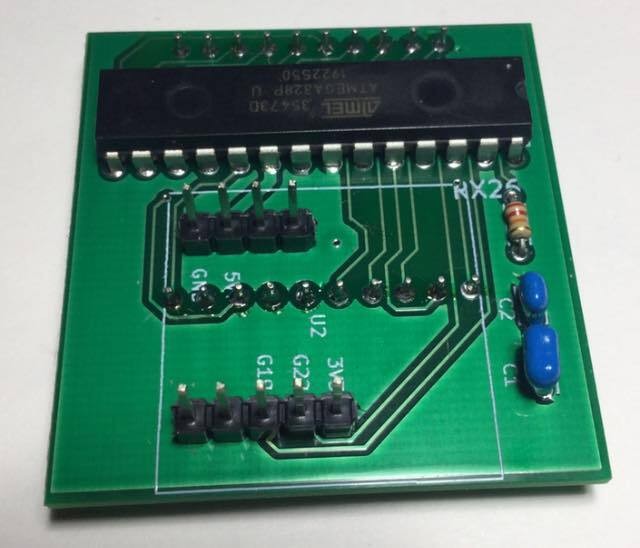

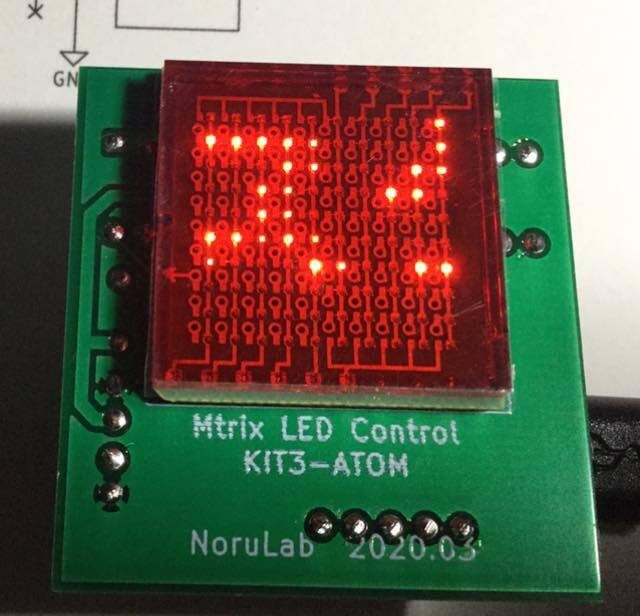

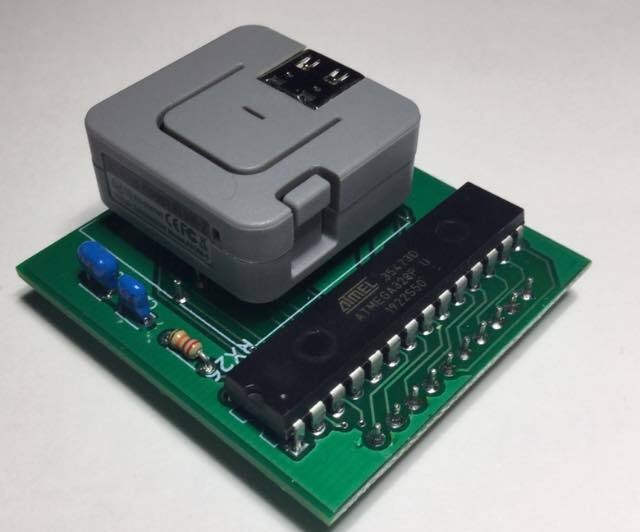

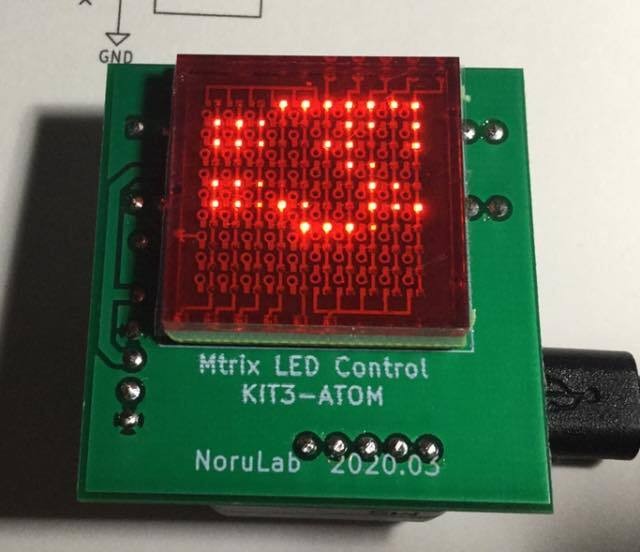

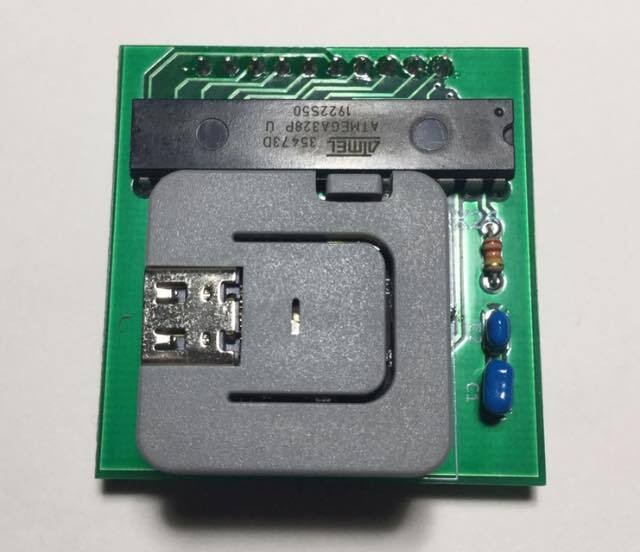

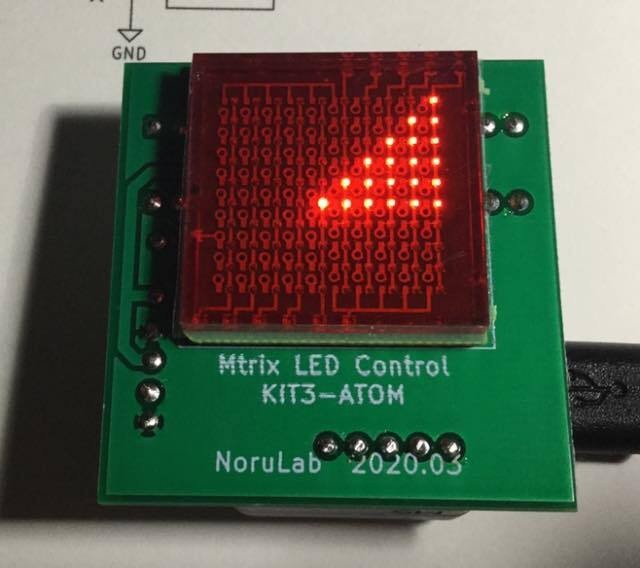

マトリクスLEDスクロール表示デバイス(M5ATOM用)は、10×10ドットのマトリクスLED(赤)をM5ATOMからシリアル通信で文字・時刻スクロール表示やドットパターン表示できるデバイスです。5通りの動作モードがありスクロール動作は内部のマイコンで実行するのでホスト側のM5ATOM側の処理は最低限で済みます。(但し長いUTS8文字を連続表示する場合には要求に応じて文字を送る必要があります)

特徴
・10×10のマトリクス表示(文字表示は10×8)
・高輝度の赤LED
・電源はM5ATOMから5V供給
・5通りの動作モード
・シリアル通信(38400ボー)で制御します。
・美咲フォントの一部を内蔵
・基板サイズ 40mm×42mm×13mm (M3ATOM Lite含めると19mm)

参考動画
 https://www.facebook.com/norulab/videos/225836632058124/

参考(取説ドキュメント)
 https://drive.google.com/open?id=1mfJsC_jHXoIHHiN01NDj0GGANoe7gUBc

参考(サンプルプログラム arduino環境)
 M5ATOM Lite, Matrixほぼ共通 LED点灯を要変更
  https://drive.google.com/open?id=1o66L-6gJ1ELaJSf-SdRR77CzVEsG64KB

注意
・M5ATOM Lite,Matrix専用です。
 ATOM Echoは使えません(使用するとMICとスピーカーを痛める可能性があります)
・M5ATOM本体およびUSBケーブルは付属しません。
・時計動作時には内部で秒カウントしていますが、内部クロックのため精度がありません。
 定期的に時刻受信して補正してください。
・日本語フォントは美咲フォントを内蔵して使っていますがメモリの制限で第一水準の最小限の漢字にか対応していません。
