M5ATOM用補助電池基板

SOLD OUT

スイッチサイエンスで委託販売中
https://www.switch-science.com/collections/marketplace/products/6421

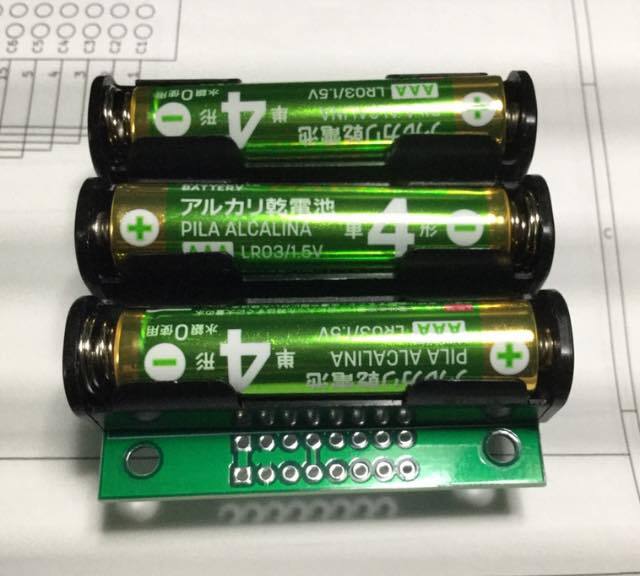

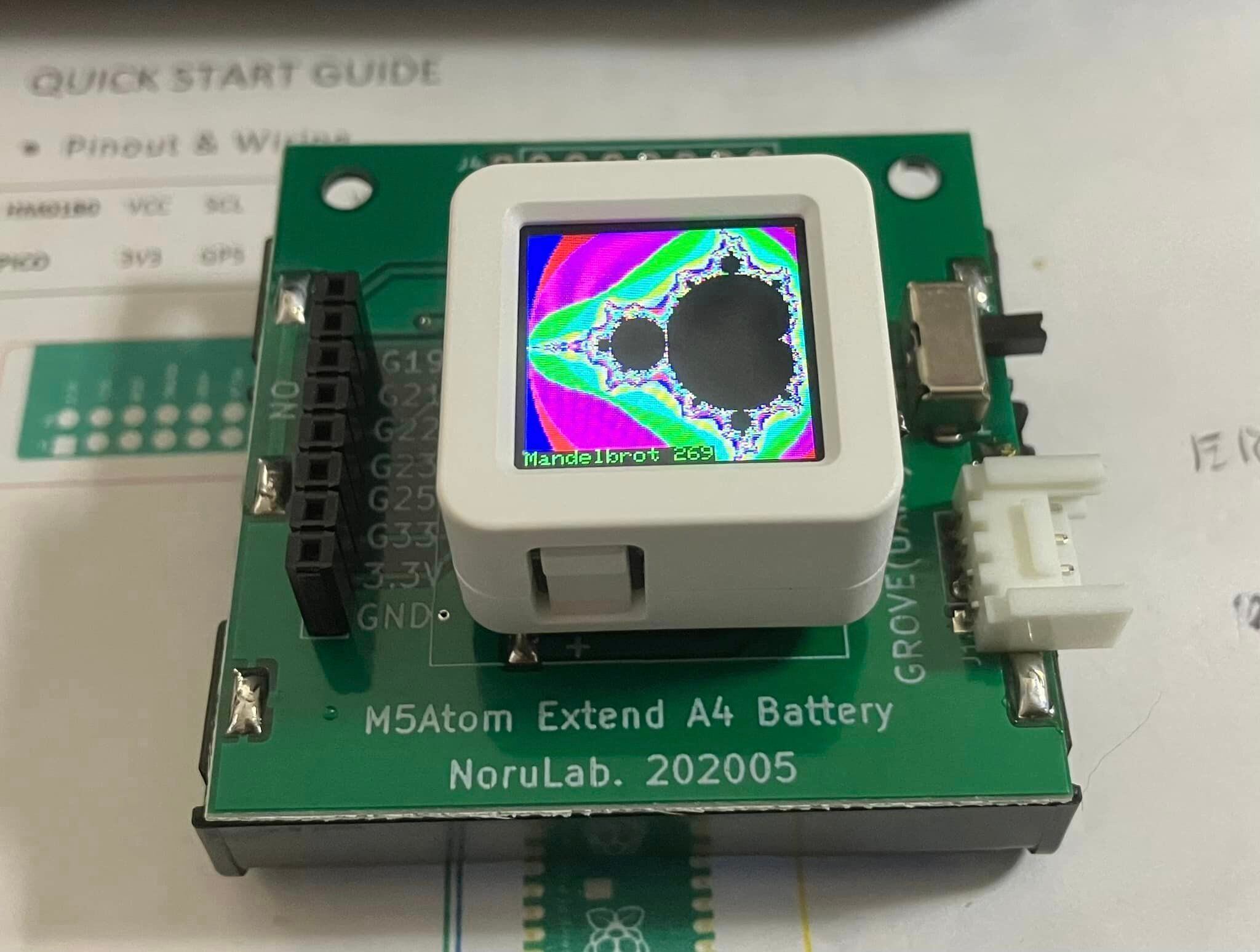

M5ATOM用補助電池基板は、バッテリーが内蔵されていないM5ATOM及びATOMS3を単４電池で動作を可能にするための基板です。単4電池3本(4.5V)を保護のショットキーダイオード(1S3)を通して5Vピンに供給します。外部拡張ピン端子を塞いでしまうためI/O用に拡張コネクタ（8ピン）とGROVE端子を出しています。M5ATOM Lite及びMatrix,ATOMS3で動作確認しています

特徴　
・単4電池3本で電源供給　　　　
・保護ダイオード入り　　
・電圧監視用の分圧抵抗が接続（G33）
・拡張ピンをコネクタで配置　　　
・GROVEコネクタ(G22,G19)
・電源スイッチでON/OFF可能　
・基板サイズ　48mm×50mm×23mm　　
・完成品　　

参考（取説ドキュメント）
　https://drive.google.com/file/d/1KC9dZc07obLokmHs9B3frWd7j2Mf1ycN/view?usp=sharing

ATOMS3でも動作しました。（2023.1.7 追記）
拡張コネクタのシルク印刷のピン番号は異なるので下記のように入れ替えてください。
G19->G6
G21->G39
G22->G5
G23->G7
G25->G38
G33->G8

注意
・M5ATOM本体、電池などは付属しません。
　ATOM Echoは使えません（使用するとMICとスピーカーを痛める可能性があります）
・M5ATOM Lite及びMatrix,ATOMS3で動作確認しています。
・ATOM Echoは電圧監視抵抗があるため使えません

電池はマンガン・アルカリ電池の1.5Vを使用してください。ニッカドや充電用1.2Vの電池では電圧が低くて十分に機能しない場合があります。電池の合計電圧が3.8Vを切るとM5ATOMがリセットされます。
