電池昇圧基板A4-1Unit

¥ 1,400 SOLD OUT

※こちらの価格には消費税が含まれています。

※送料は別途発生いたします。詳細はこちら

送料について

この商品の配送方法は下記のとおりです。
  • スマートレター

    保障や追跡サービスがないことを予めご了承ください。

    全国一律 180円
通報する

スイッチサイエンスで委託版販売中
https://www.switch-science.com/catalog/6523/

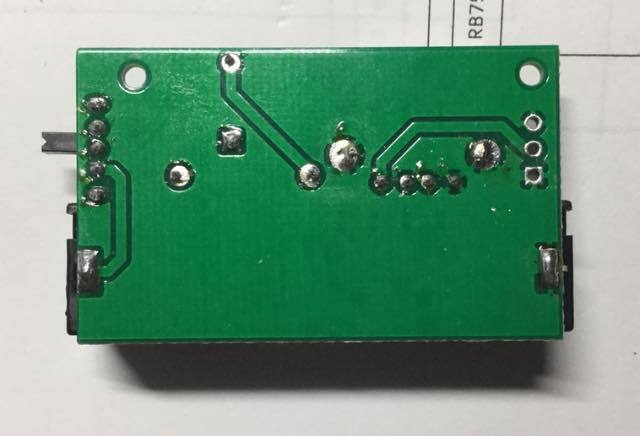

電池昇圧基板(A4-1Unit)は、単4電池1本を昇圧して5VをUSB経由で供給する基板です。電池は1.2Vのニッカド電池から1.5Vのマンガン電池まで利用できます。最大電流は80mAまで可能ですが、その場合には電圧が低下します。安定的に利用できる電流は20mAまでです。
micro:bit, XIAOボード, Arduino基板で大きな電流を伴わない処理なら可能です。

特徴
・単4電池1本で電源供給
・PFMステップアップDC-DCのHT7750Aを使用
・USB-Aコネクタで出力
・最大電流80mA (安定電流20mA)
・電源スイッチでON/OFF可能
・基板サイズ 30mm×50mm×15mm
・完成品

参考(取説ドキュメント)
 https://drive.google.com/file/d/1ZAzSGPh6fyofbrmzgTfcjftNhGiiBw2V/view?usp=sharing

画像4,5は、micro:bitの動作確認中の様子

注意
・電池・USBケーブルなどは付属しません。
・ESP32系の基板・モジュールの供給は電流が不足して使えません。
