WioTerminal用電池基板A3-3Unit

SOLD OUT

スイッチサイエンスで委託販売中
https://www.switch-science.com/catalog/6926/

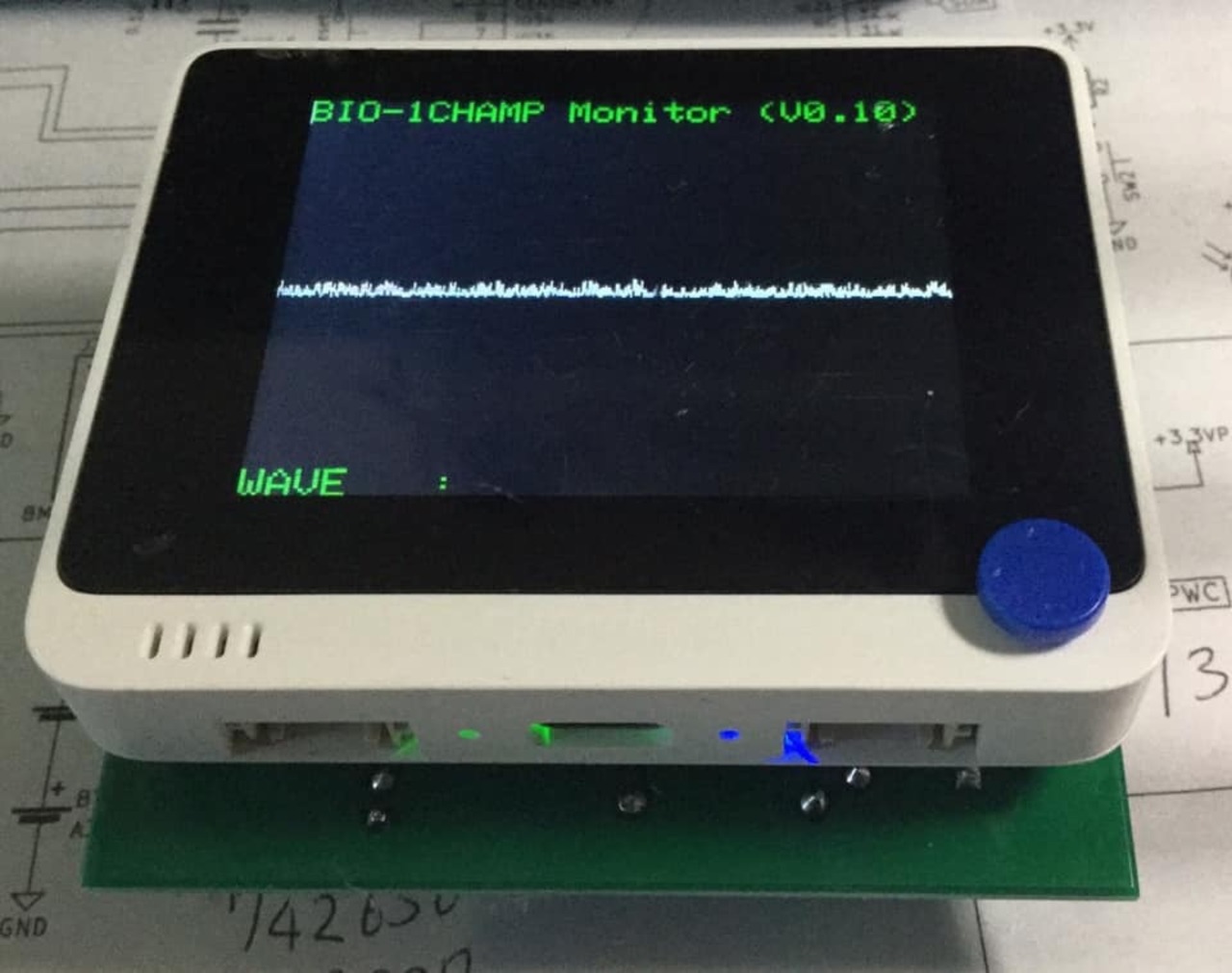

WioTerminal用電池基板(A3-3Unit)は、単３電池3本を使ってWioTerminalに電源を供給する基板です。供給系統は、3.3V(降圧)と5V(昇圧)の切り替えが可能で、消費電力の多い使い方は3.3V(降圧)で少ない場合には5V(昇圧)で使います。5V昇圧は消耗した電池でもぎりぎりまで使えます。電池の電圧監視用の分圧をP22のADで読み取れます。
！！　リポバッテリーが怖い人向け　！！

特徴　

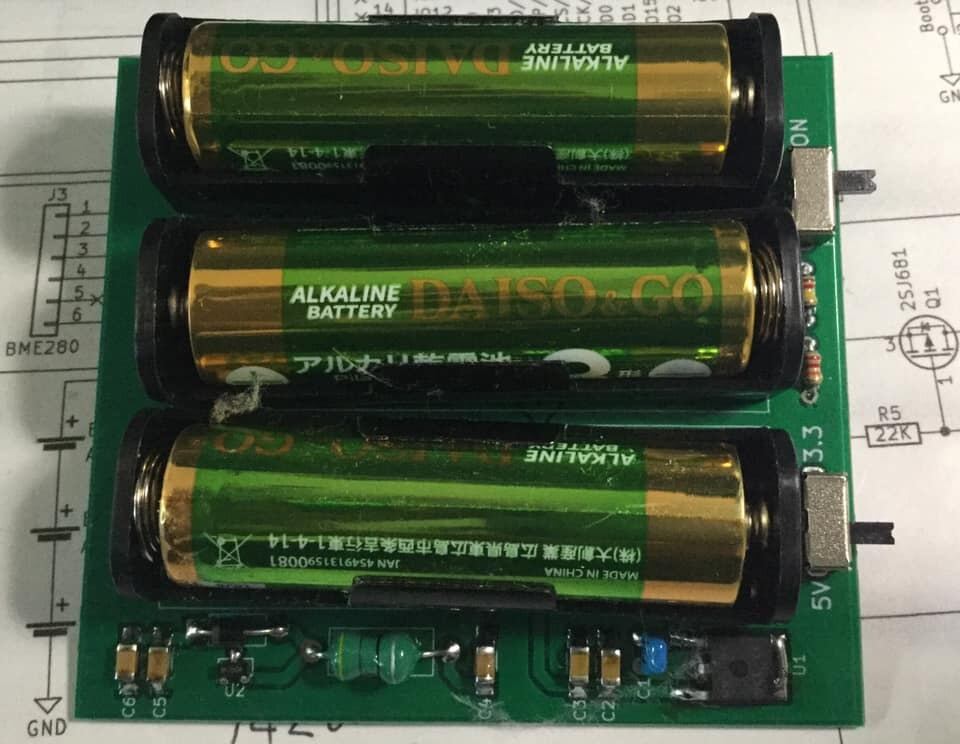

・単３電池３本で電源供給
・昇圧はPFMステップアップDC-DCのHT7750Aを使用　
・降圧はNJM2845DL1-33を使用
・昇圧時の最大電流200mA
・5V/3.3V切り替え
・電源スイッチでON/OFF可能
・基板サイズ　72mm×65mm×25mm
・完成品　　　

参考（取説ドキュメント）
　https://drive.google.com/file/d/14GcXVXKgIvYUALjebNMS8JCbtzo8XJsN/view?usp=sharing

注意
・WioTerminal本体、電池などは付属しません。
