ダイオード呼吸センサ(GROVE端子用) – RESP02

SOLD OUT

スイッチサイエンスで委託販売中
https://www.switch-science.com/catalog/6927/

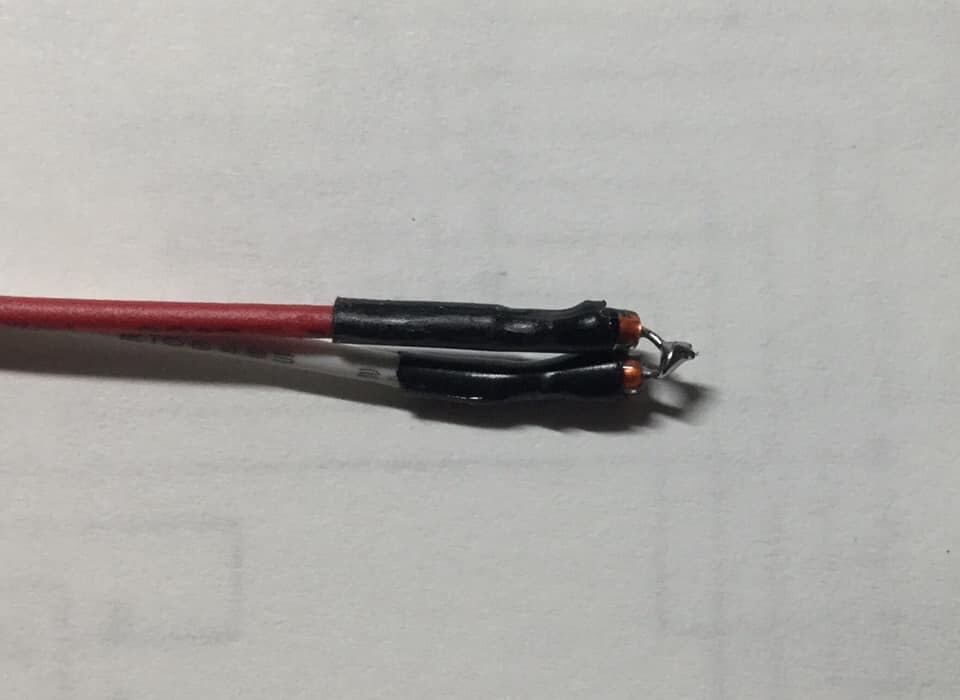

ダイオード呼吸センサ(GROVE端子用)は、ダイオードの温度特性を利用して呼吸の温度差で呼吸状態を波形として出力するセンサです。センサ本体はケーブルの先に2個の小さななシリコンダイオード(1SS178)を直列に接続したものです。デバイス内部でダイオードVf変化をAD変換してGROVE端子のシリアルUART通信でM5StickC/M5Stack/Wio Terminal(etc.)などで受け取ることができます。安定に計測するためにアクリルケースの完成品です。

特徴　
・簡単なアナログ回路とマイコンで内部処理 　
・電圧はデバイスから5V供給　　
・シリアル通信で呼吸波形（温度変化）を送ります(使用ピンはデバイスごとに変わります)
・センサ1本付属(ケーブル20cm)　　　　　　　
・ケースサイズ　29mm×37mm×12mm（センサ部は別）

参考動画　(M5StickC)　 https://fb.watch/3n065L39rP/

参考（取説ドキュメント）
https://drive.google.com/file/d/1WjbQW49uJPgCwj3YKoogryuN8gGYkPzt/view?usp=sharing

プログラムサンプル例（google doc)　（M5StickC用）
https://drive.google.com/file/d/1D5ra4LpEE86y3xMUHxCVrGZ8YtBPEspi/view?usp=sharing

プログラムサンプル例（google doc)　（M5StickC-Plus用）
https://drive.google.com/file/d/1uIfTIFqzidtpQXCp_umLKZc0FG-Q9i2q/view?usp=sharing

プログラムサンプル例（google doc)　（M5Stack用）　
https://drive.google.com/file/d/1kWPUfjTY0i2Ze566hBEXNiih53n1ONtj/view?usp=sharing

プログラムサンプル例（google doc)　（WioTerminal用）　
　https://drive.google.com/file/d/1huCiEABNkCGGRe_iyyLb1kVSKKlH3xR4/view?usp=sharing

注意
・GROVEコネクタですがI2C通信ではなくUART通信です。
・温度の絶対値は計測できません。相対変化です。
・M5StickCなどのマイコンデバイス本体およびGROVEケーブルは付属しません。
・医療用途には使えません。
・振幅の大きさは、計測位置や個人差があります。
