M5Stamp Pico用拡張電池基板2（単3電池用）

SOLD OUT

スイッチサイエンスで委託販売中
https://www.switch-science.com/catalog/7465/

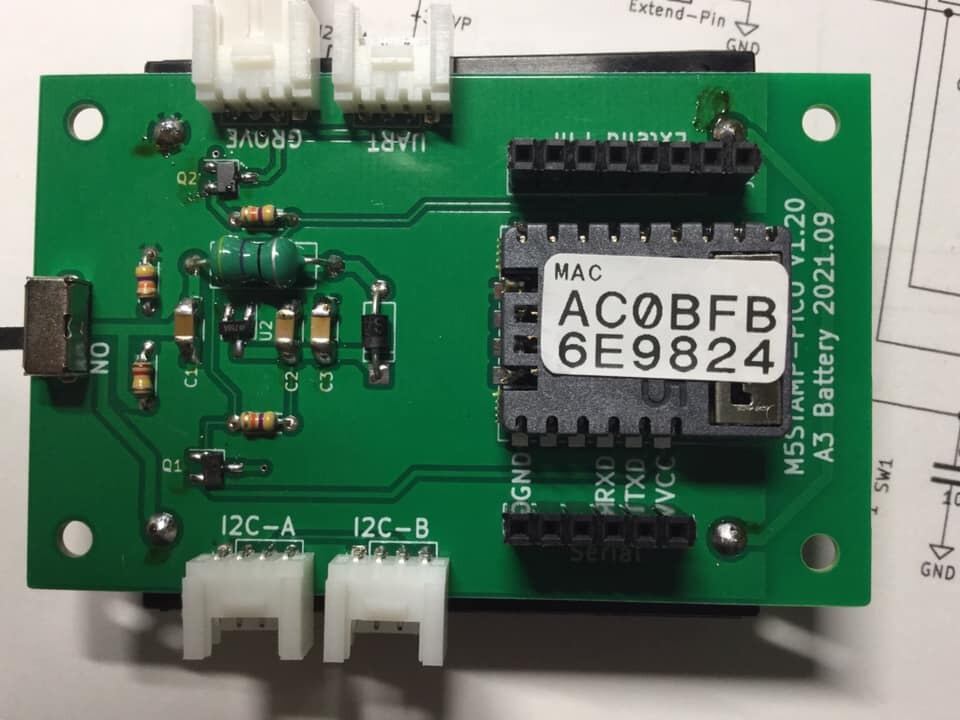

M5Stamp Pico用拡張電池基板2(単3電池用)は、M5Stamp Picoの電池による電源供給とGrove互換コネクタを使用した拡張機能を実現する基板です。M5Stamp Pico及び電池BOXをはんだ付けして、ソケットピンから専用USBシリアルを使用してプログラムを書き込めます。

特徴　
・基板とヘッダーコネクタ、電池BOX2個 　 　　　　　
・電池は単3電池2本で昇圧して5V供給
・Grove互換コネクタ４（汎用1,UART用1,I2C用2）　 VCC供給はG26ピンで制御可能　
・拡張ソケット　6ピン＋9ピン
・基板サイズ　47mm×76mm　高さ 27mm（電池込み）

参考（取説ドキュメント）
　https://drive.google.com/file/d/1ogFqKvZne1sXoXkrKOeIPp-O5nGif4wA/view?usp=sharing

回路図資料
　https://drive.google.com/file/d/1Qa74aDl4WfNPfiJI3KzHxXr8b70Ye5vR/view?usp=sharing

注意
・M5StampPicoとソケットピン及び電池BOXのはんだ付けが必要です。
・M5StampPico,電池,Groveケーブルは付属しません。
