M5StampC3用拡張電池基板（単3電池用）

SOLD OUT

スイッチサイエンスで委託販売中
https://www.switch-science.com/catalog/7949/

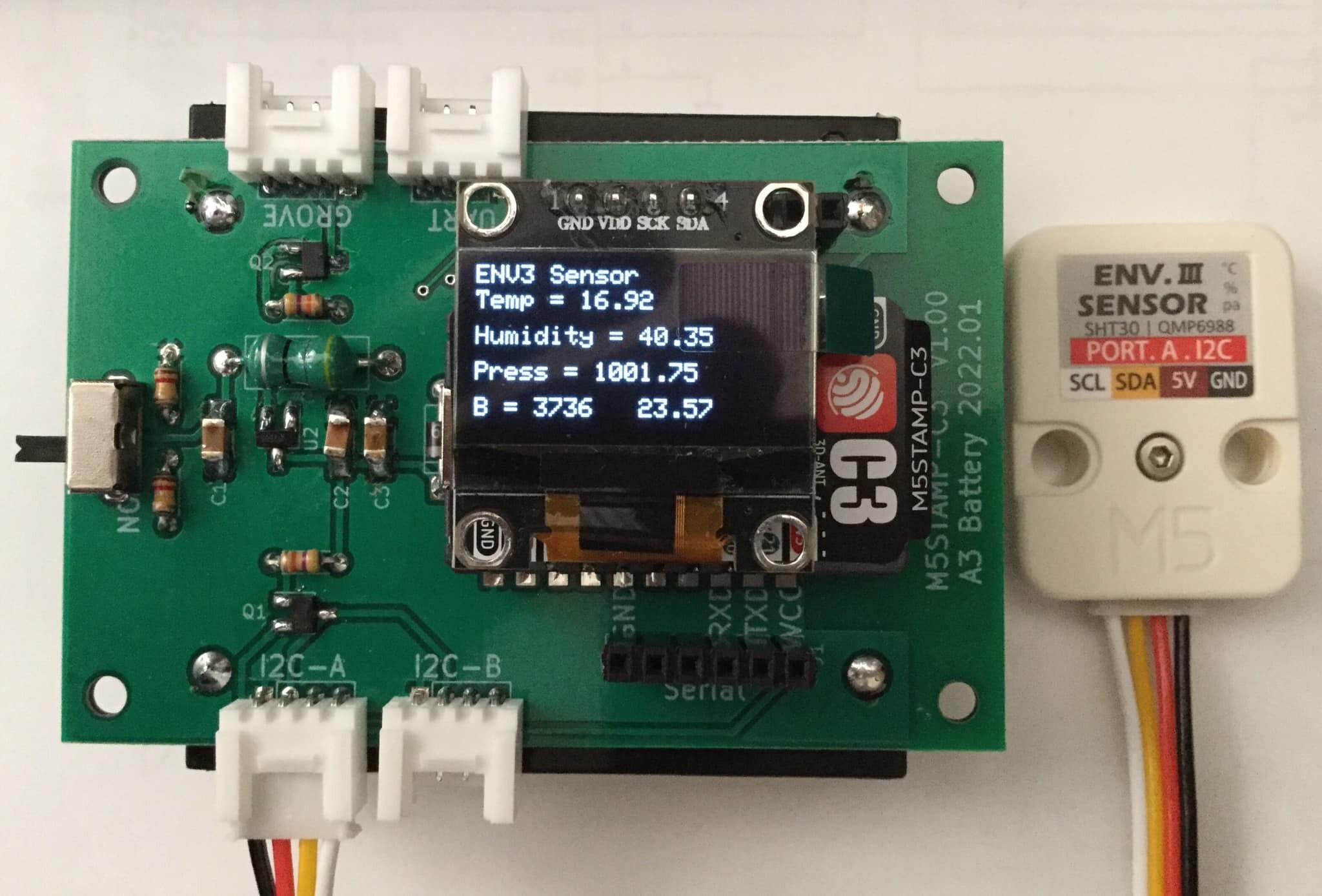

M5StampC3用拡張電池基板(単3電池用)は、M5StampC3の電池による電源供給とGrove互換コネクタを使用した拡張機能を実現する基板です。M5StampC3及び電池BOXをはんだ付けして使用します。Grove互換コネクタ電源のON/OFFはG5ピンで制御できるので、DeepSleep時に周辺電源をOFFできます。(M5StampC3Uでも使用可能です)

特徴　
・基板とヘッダーコネクタ、電池BOX2個 　 　　　　
・電池は単3電池2本で昇圧して5V供給
・Grove互換コネクタ４（汎用1,UART用1,I2C用2）
　　VCC供給はG5ピンをLowにして制御可能　
・拡張ソケット　6ピン＋8ピン　　　　　　　　　　
・基板サイズ　47mm×74mm　高さ 27mm（電池込み）

参考（取説ドキュメント）
　https://drive.google.com/file/d/1CyFH5yMlDvVZn698MxqiJ8D3u5iFd2RS/view?usp=sharing

回路図資料
　https://drive.google.com/file/d/1sUBXYTwlw46cxhW_awN7A2eeSS2XFUNp/view?usp=sharing

注意
・M5StampC3とソケットピン及び電池BOXのはんだ付けが必要です。
・M5StampC3,電池,Groveケーブルは付属しません。
