XIAO-Groveコネクタ拡張基板セット

SOLD OUT

スイッチサイエンスで委託販売中
https://www.switch-science.com/collections/marketplace/products/8520

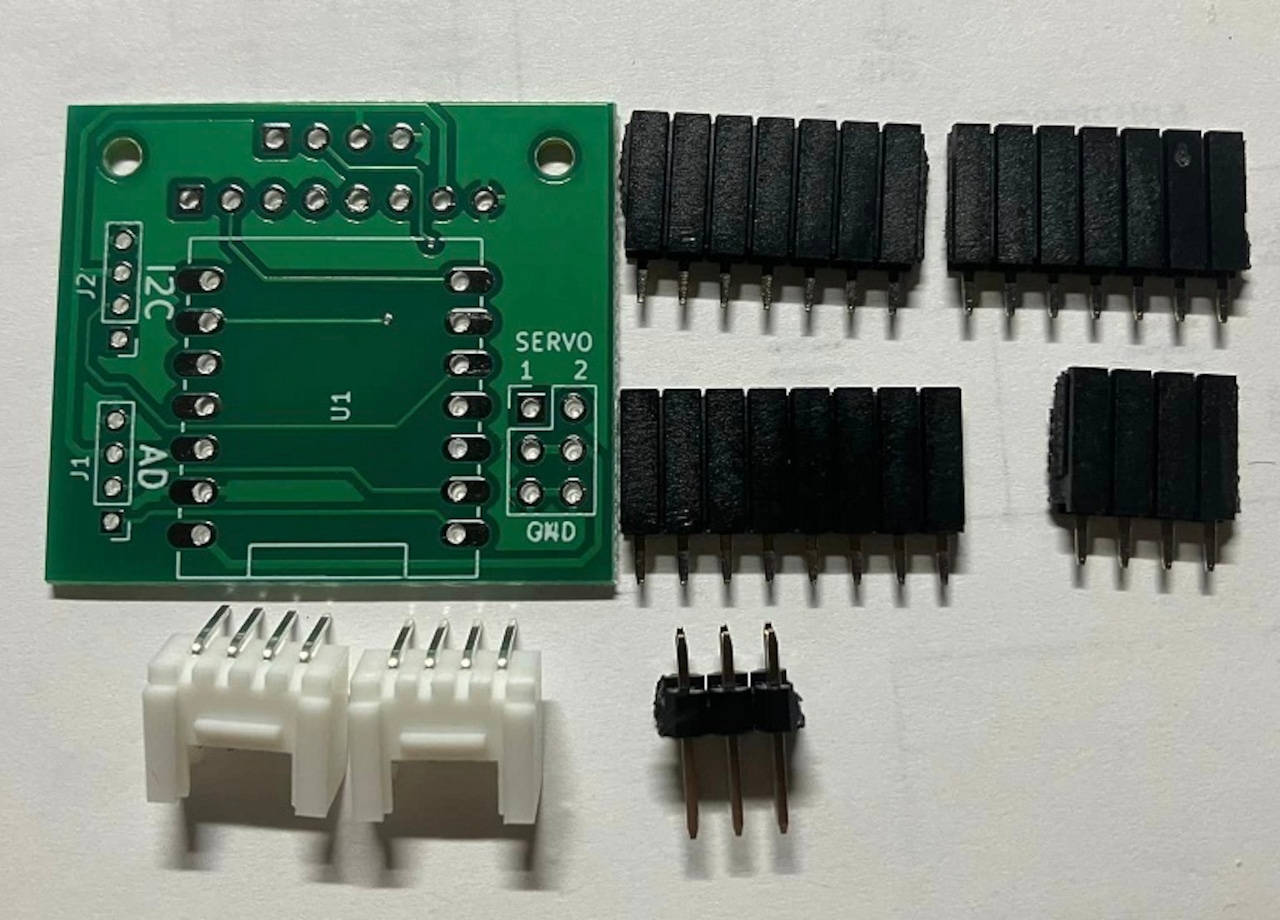

XIAO-Groveコネクタ拡張基板は、XIAO基板でGroveコネクタ端子及びOLEDを拡張する基板セットです。OLED基板ソケット（I2C,SPI）やGrove互換コネクタ(2系統)、サーボモーター用接続ピン（2系統）を用意しています。
・XIAO基板,OLED基板,Groveケーブルは付属しません。
・はんだ付けが必要です。

特徴　
・XIAO-RP2040, XIAO-ESP32C, XIAO-SAMD21が可能　
・基板＋コネクタパーツ（はんだ付けが必要）
・Grove互換コネクタ2系統(AD,I2C)　　　　　　　

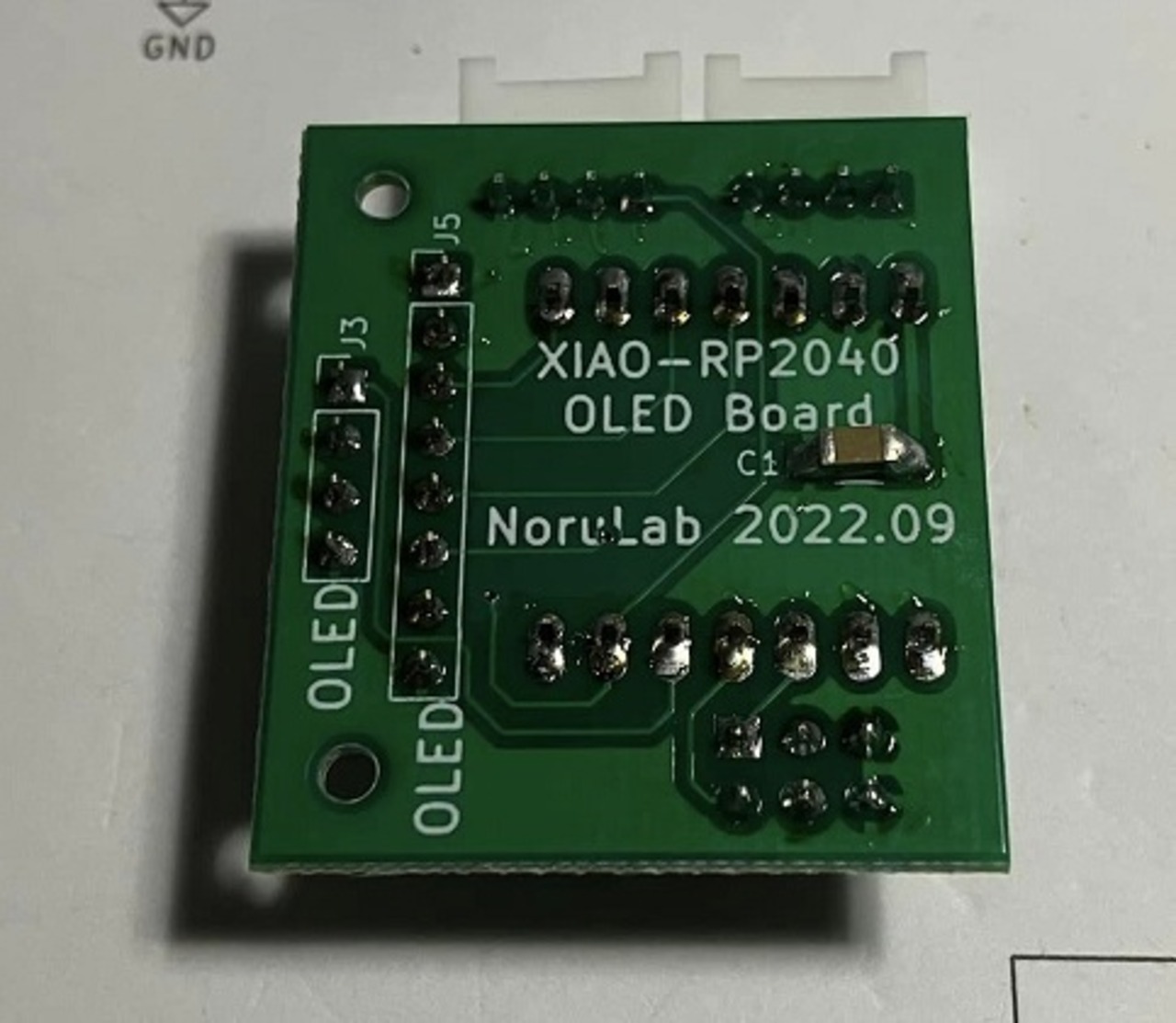

・OLEDはI2C用とSPI用の2系統のコネクタ　
・サーボモーター用接続ピン（2系統）　　　　　　
・基板サイズ　34mm×30mm

接続可能なOLED
・I2C用SSD1306(128×64)　GND,VCC,SCL,SDA並びのコネクタ

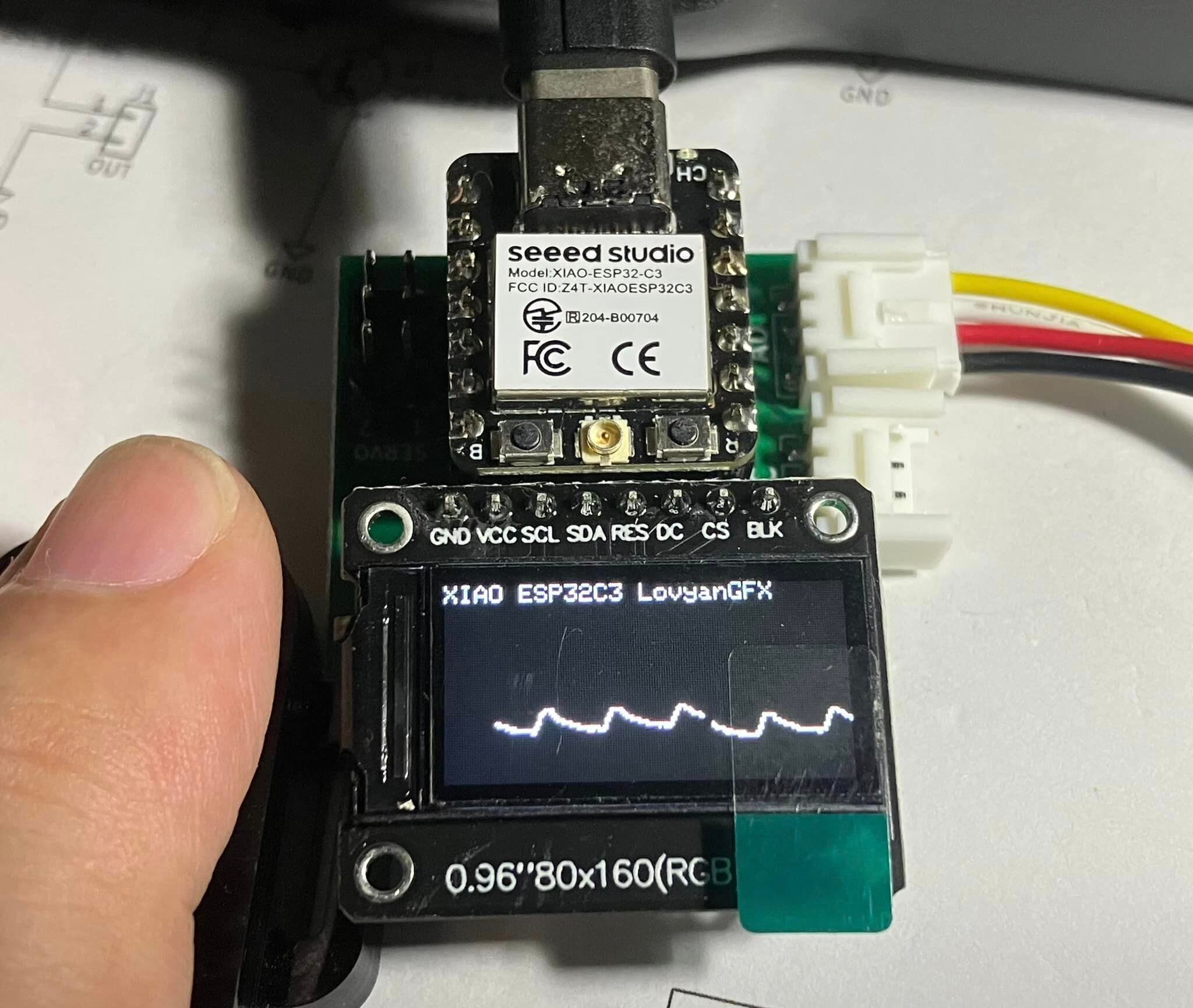

・SPI用ST7735S(80×160) GND,VCC,SCL,SDA,RES,DC,CS,BLK並びのコネクタ

説明書
　https://drive.google.com/file/d/1sLhzOwkNcCD_M_zy8X1gmzkdnTIV_u4L/view?usp=sharing

資料（回路図、サンプルプログラム）
https://drive.google.com/drive/folders/1CLNiMmY1wQk0gyu_5wpEvrv-sfUa1TDy?usp=sharing

注意
・XIAO基板,OLED基板,Groveケーブルは付属しません。
・はんだ付けが必要です。
