RaspberryPi-Pico Groveコネクタ拡張基板セット

SOLD OUT

スイッチサイエンスで委託販売中
https://www.switch-science.com/collections/marketplace/products/8521

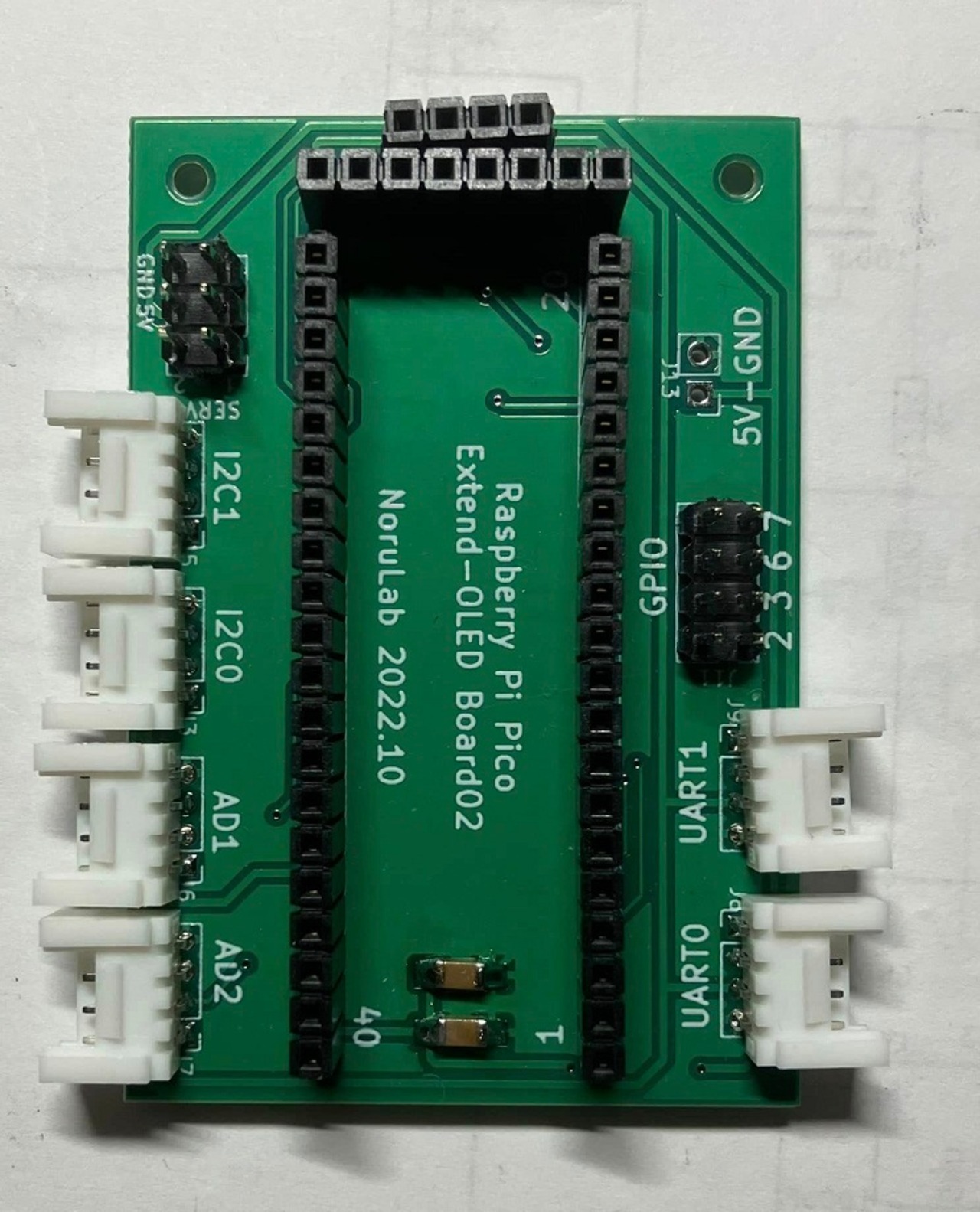

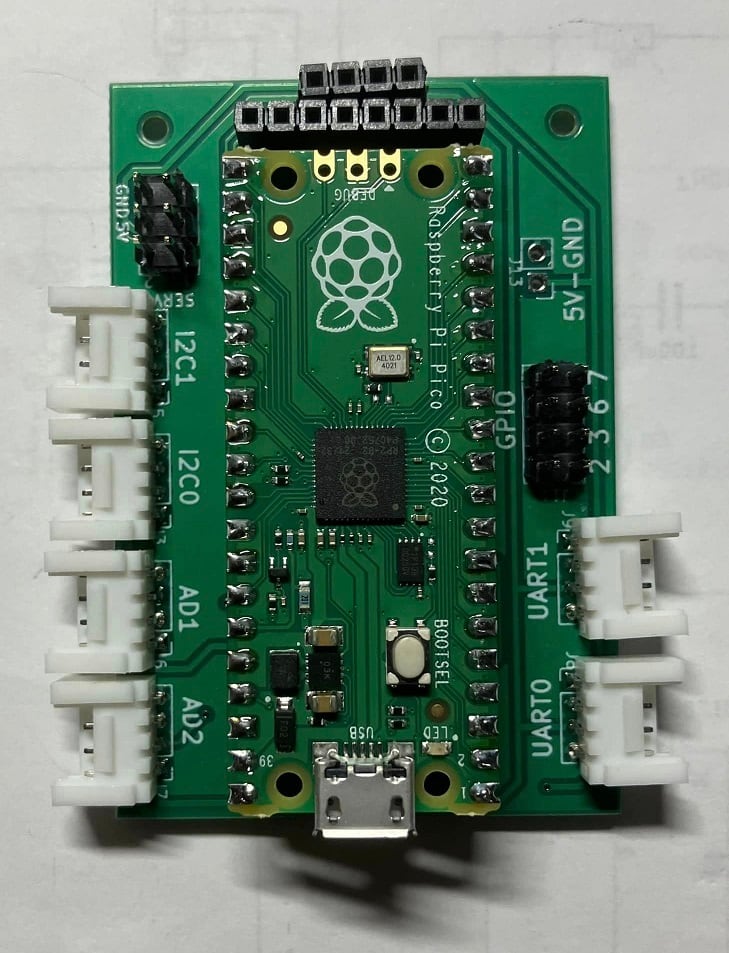

Raspberry Pi-Pico Groveコネクタ拡張基板は、Raspberry Pi Pico基板でGroveコネクタ端子及びOLEDなどを拡張する基板セットです。OLED基板ソケット（I2C,SPI）やGrove互換コネクタ(6系統)、サーボモーター用接続ピン（2系統）、汎用GPIO（4系統）を用意しています。
・Raspberry Pi Pico基板,OLED基板,Groveケーブルは付属しません。
・はんだ付けが必要です。

特徴　
・Raspberry Pi Pico専用　　　　　　　　　　
・基板＋コネクタパーツ（はんだ付けが必要）
・Grove互換コネクタ6系統(AD1,AD2,I2C1,I2C2,UART1,UART2)　
・OLEDはI2C用とSPI用の2系統のコネクタ　
・汎用GPIO 4系統
・サーボモーター用接続ピン（2系統）　　　　
・基板サイズ　64mm×44mm

接続可能なOLED
・I2C用SSD1306(128×64)　GND,VCC,SCL,SDA並びのコネクタ
・SPI用ST7735S(80×160) GND,VCC,SCL,SDA,RES,DC,CS,BLK並びのコネクタ

説明書
　https://drive.google.com/file/d/1e1yj_wUN6C9z0ma278QNMwq3X5bpLLvR/view?usp=sharing

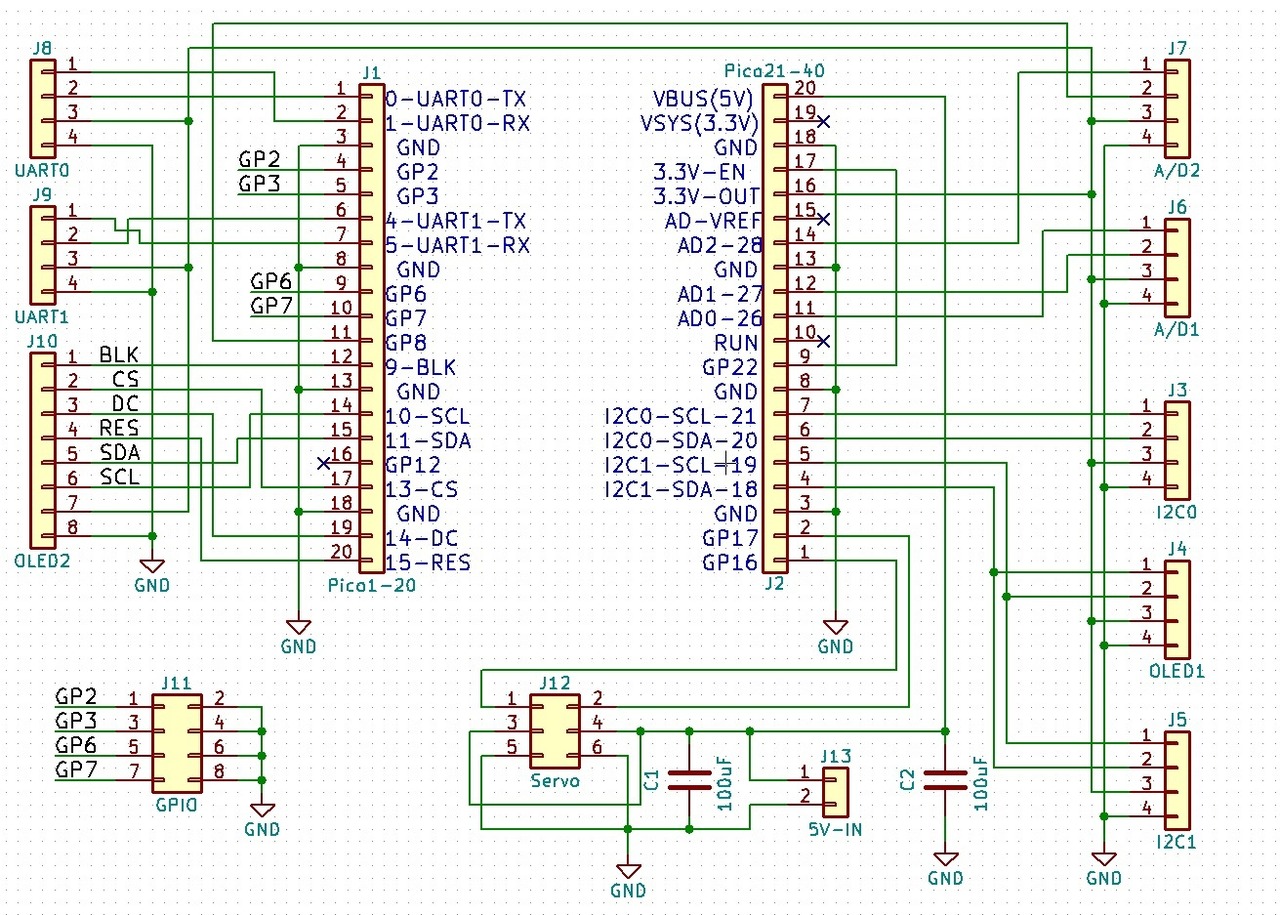

資料（回路図、サンプルプログラム）
https://drive.google.com/drive/folders/1h8BK_JaEe0lKdKz6rSPfKgabDyNKF6-f?usp=sharing

注意
・Raspberry Pi Pico基板,OLED基板,Groveケーブルは付属しません。
・はんだ付けが必要です。
