秋月RP2040マイコンボード用拡張基板セット

SOLD OUT

スイッチサイエンスで委託販売中
https://www.switch-science.com/collections/marketplace/products/8913

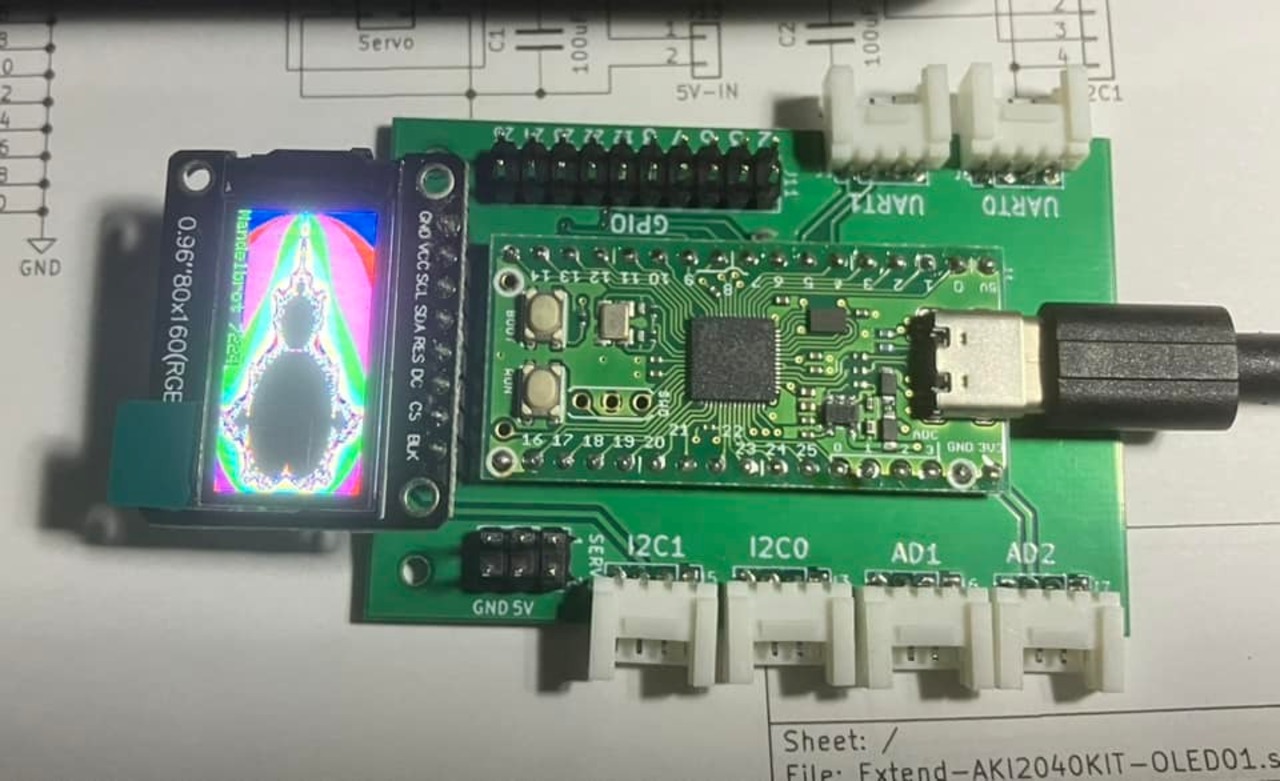

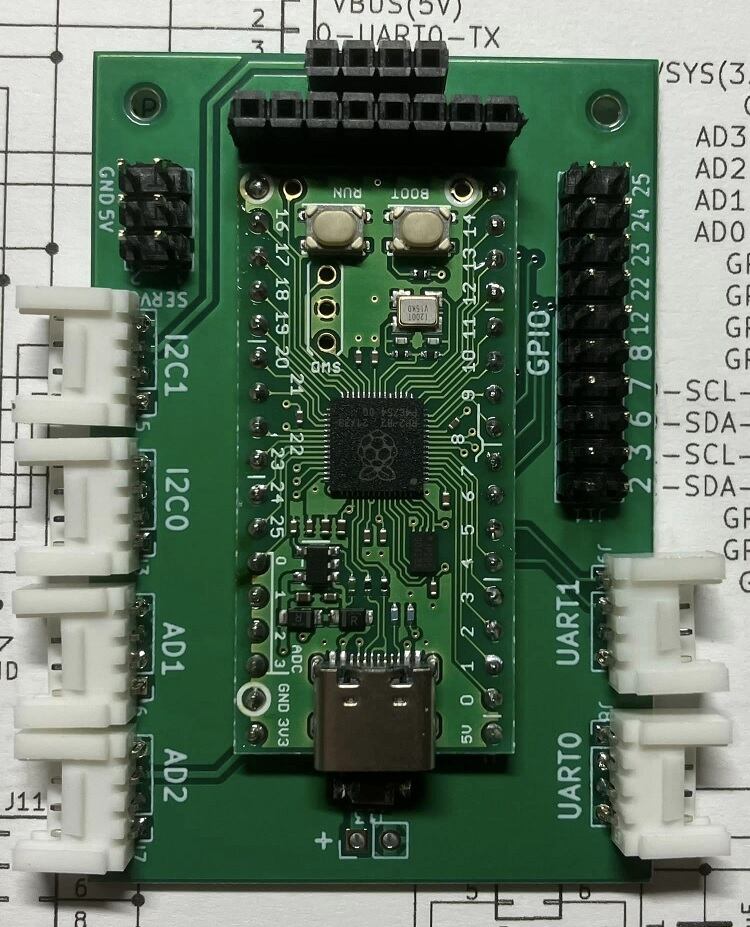

秋月RP2040マイコンボード用拡張基板は、秋月電子で発売されている秋月RP2040マイコンボードキット基板でGroveコネクタ端子やIOコネクタ及びOLEDなどの接続拡張する基板セットです。OLED基板ソケット（I2C,SPI）やGrove互換コネクタ(6系統)、サーボモーター用接続ピン（2系統）、汎用GPIO（10系統）を用意しています。はんだ付けが必要です。

秋月EP2040マイコンボードサイト https://akizukidenshi.com/catalog/g/gK-17542/

特徴　
・秋月RP2040マイコンボードキット専用　　　　
・基板＋コネクタパーツ（はんだ付けが必要）
・Grove互換コネクタ6系統(AD1,AD2,I2C1,I2C2,UART1,UART2)　
・OLEDはI2C用とSPI用の2系統のコネクタ　
・汎用GPIO 10系統
・サーボモーター用接続ピン（2系統）　　　　
・基板サイズ　64mm×44mm

接続可能なOLED
・I2C用SSD1306(128×64)　GND,VCC,SCL,SDA並びのコネクタ
・SPI用ST7735S(80×160) GND,VCC,SCL,SDA,RES,DC,CS,BLK並びのコネクタ

説明書
　https://drive.google.com/file/d/103zzjW3jYDrBtrAAEt6CZiU2EImEcFz7/view?usp=sharing

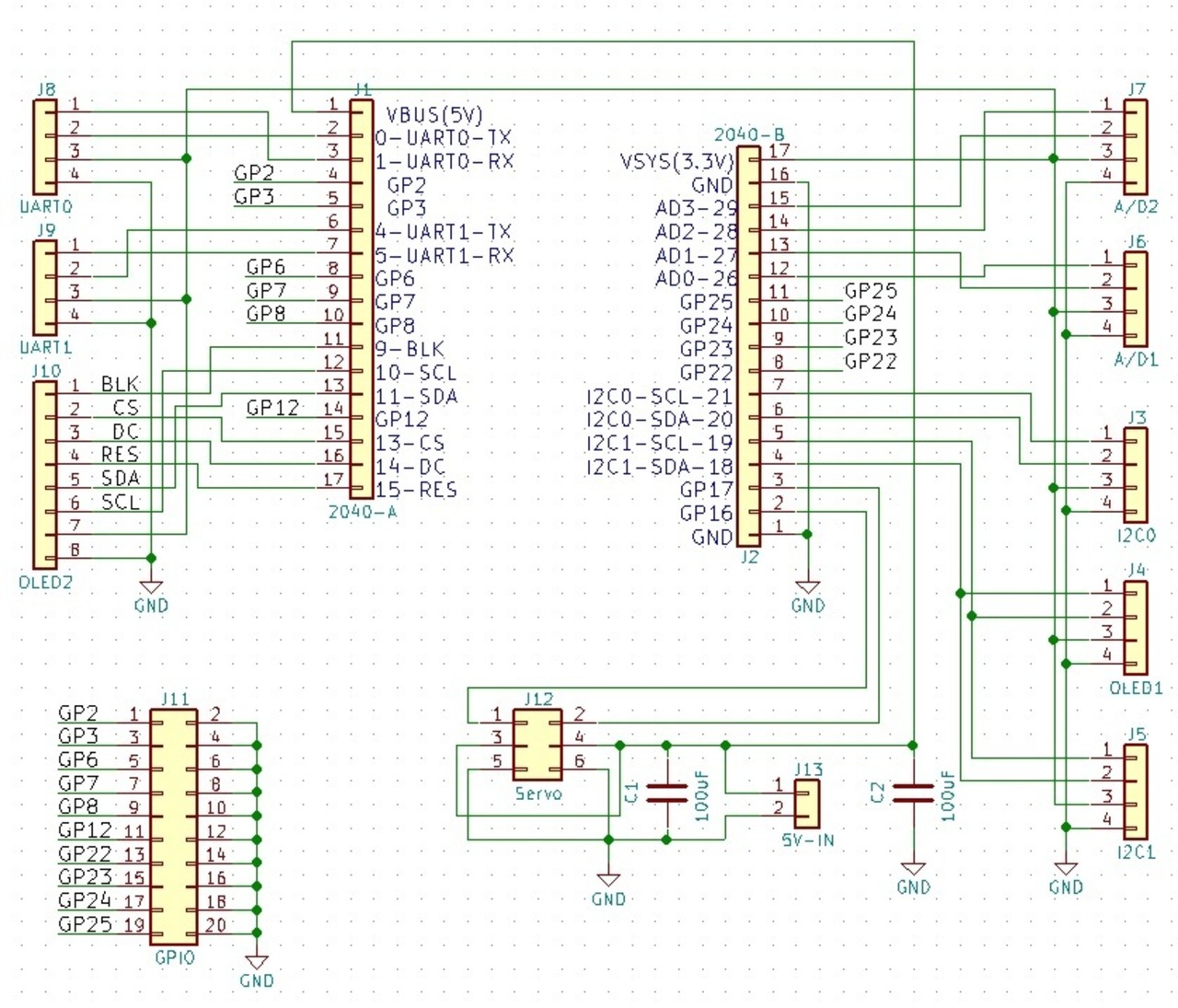

資料（回路図、サンプルプログラム）
https://drive.google.com/drive/folders/1uHxIQfcCqgLBZldEjEO0WS6tfS4mSJ9d?usp=sharing

注意
・秋月RP2040マイコンボードキット,OLED基板,Groveケーブルは付属しません。
・Raspberry Pi Picoは対応していません。
・はんだ付けが必要です。
