RISC-V-CH32V003プログラム開発基板セット

SOLD OUT

スイッチサイエンスで委託販売予定

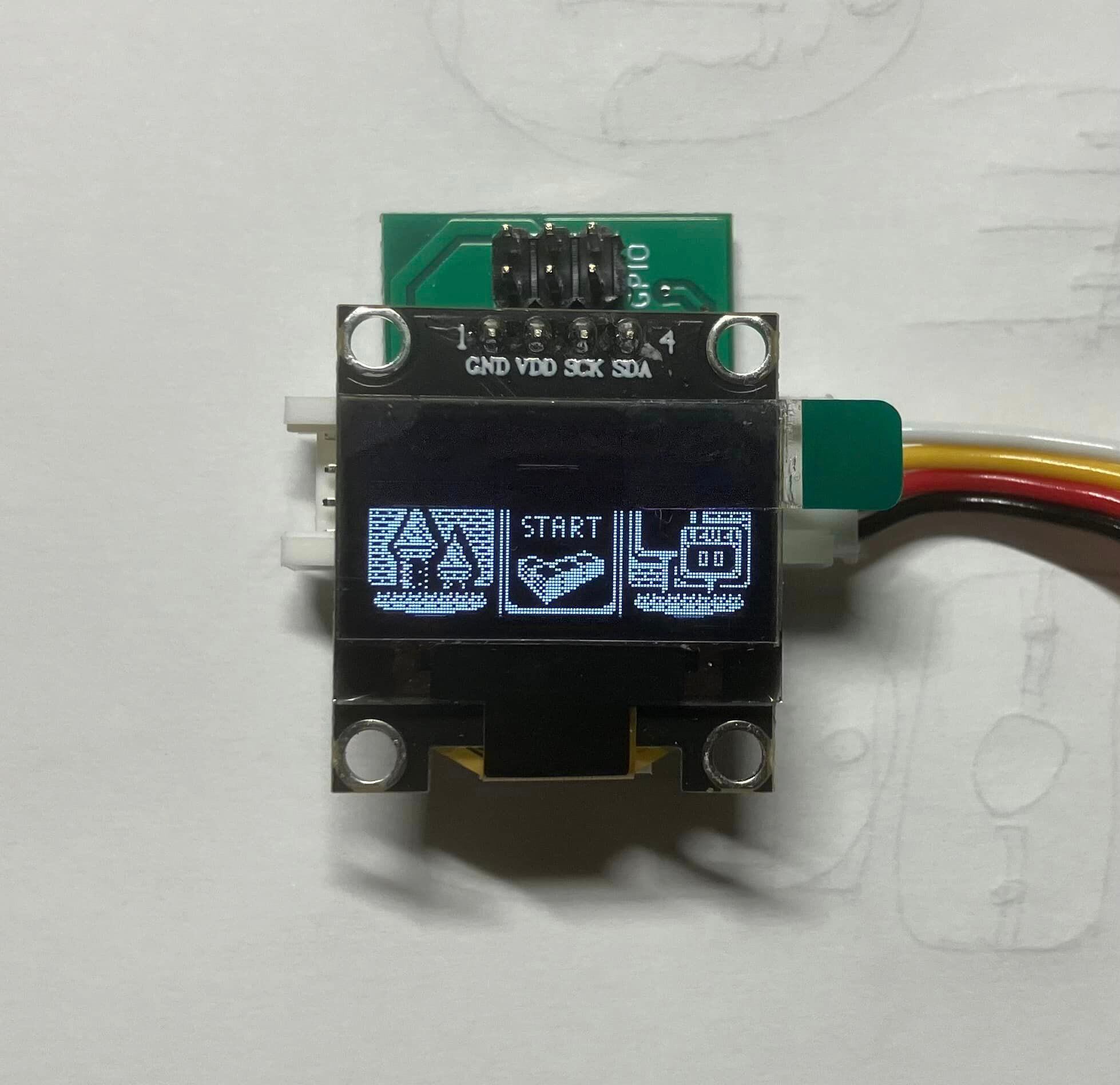

RISC-V-CH32V003プログラム開発基板セットは、RISC-V CH32V003のGrove拡張基板とWCH-LinkE接続基板をセットにしてCH32V003を使ったプログラム開発をスムーズに行うことのできる基板セットです。2023年8月時点ではまだ開発環境が十分ではありませんが、今後整備されることでCH32V003を使った簡単なデバイス作成が可能になります。外部接続はOLED基板（I2C）やGrove互換コネクタ(3系統,うち1系統は書き込み及びUARTで使用可能)、GPIO接続ピン（2系統）を用意しています。WCH-LinkE接続基板はPCとUART接続にも利用できます。

特徴　
・基板＋接続基板＋コネクタパーツ(Grove×2,4Pソケット 6Pプラグ)
　　Groveケーブル（はんだ付け必要）
・Grove互換コネクタ3系統(GPIO/AD,I2C,UART)　
・OLEDはI2C用の4Pソケット　
・サーボモーター用GPIO接続ピン（2系統）　　
・基板サイズ　32mm×22mm

確認したOLEDはI2C用SSD1306(128×64)　GND,VCC,SCL,SDA並びのコネクタ
プログラムはUARTのGrove端子で接続基板を使って行います。

説明書
　https://drive.google.com/file/d/1mBI3IWhjIGMDGk4WaYeXTXJr6sJHvk40/view?usp=sharing

資料（回路図など）
　https://drive.google.com/drive/folders/1NizR1doIiDChZir9KgrKSaai63M9BMBT?usp=sharing

注意
・OLED基板,WCH-LinkE,Groveケーブルは付属しません。
・はんだ付けが必要です。
