脈波SLIMセンサ(GROVE端子用) - PULSESLIM01

SOLD OUT

スイッチサイエンスで委託販売中
https://www.switch-science.com/products/8493

参考となる同人技術書「脈を観る - 脈波の計測法とその応用」
https://norulab.base.shop/items/85339153

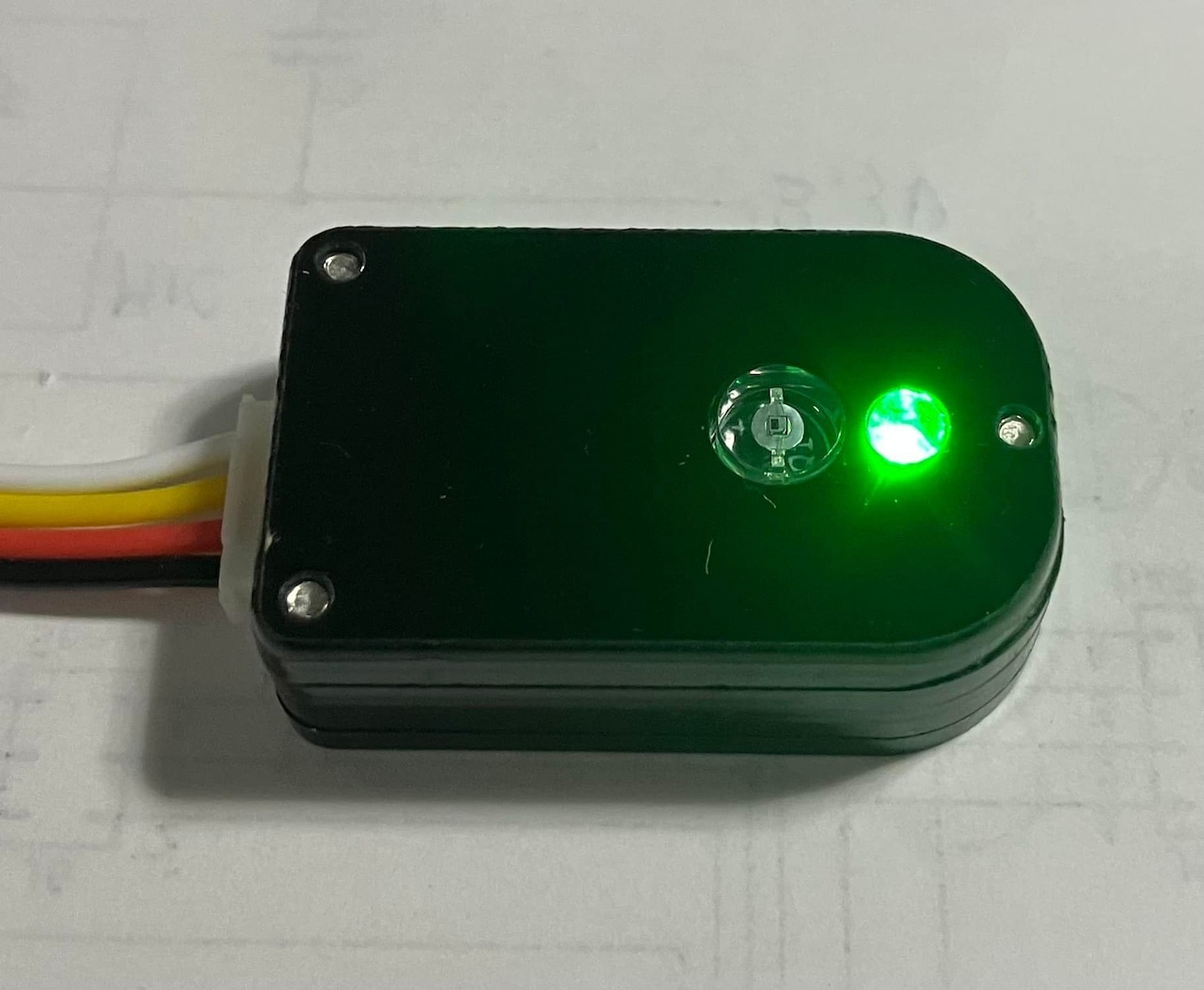

脈波SLIMセンサ(GROVE端子用)は、指先などの末梢血管のある部分に光センサ部を当て脈波をアナログでGROVE互換端子に出力します。従来のデバイスより小型・薄くなっています。高感度な受光素子と簡単なトランジスタアンプにより指先で1V程度の脈波振幅（個人差はあります）を出力します。Grove互換端子のある12ビット以上のアナログ入力が可能なデバイス（M5StickCPlus,M5Stamp,WioTerminal,XIAO etc）で計測することができます。安定に計測するためにアクリルケースに入れた完成品です。

特徴　
・簡単なアナログ回路（トランジスタ回路）
・小型・薄型(12mm->10mm)
・電圧は3V～5Vまで可能(Grove供給)です
・Grove互換コネクタでアナログ出力

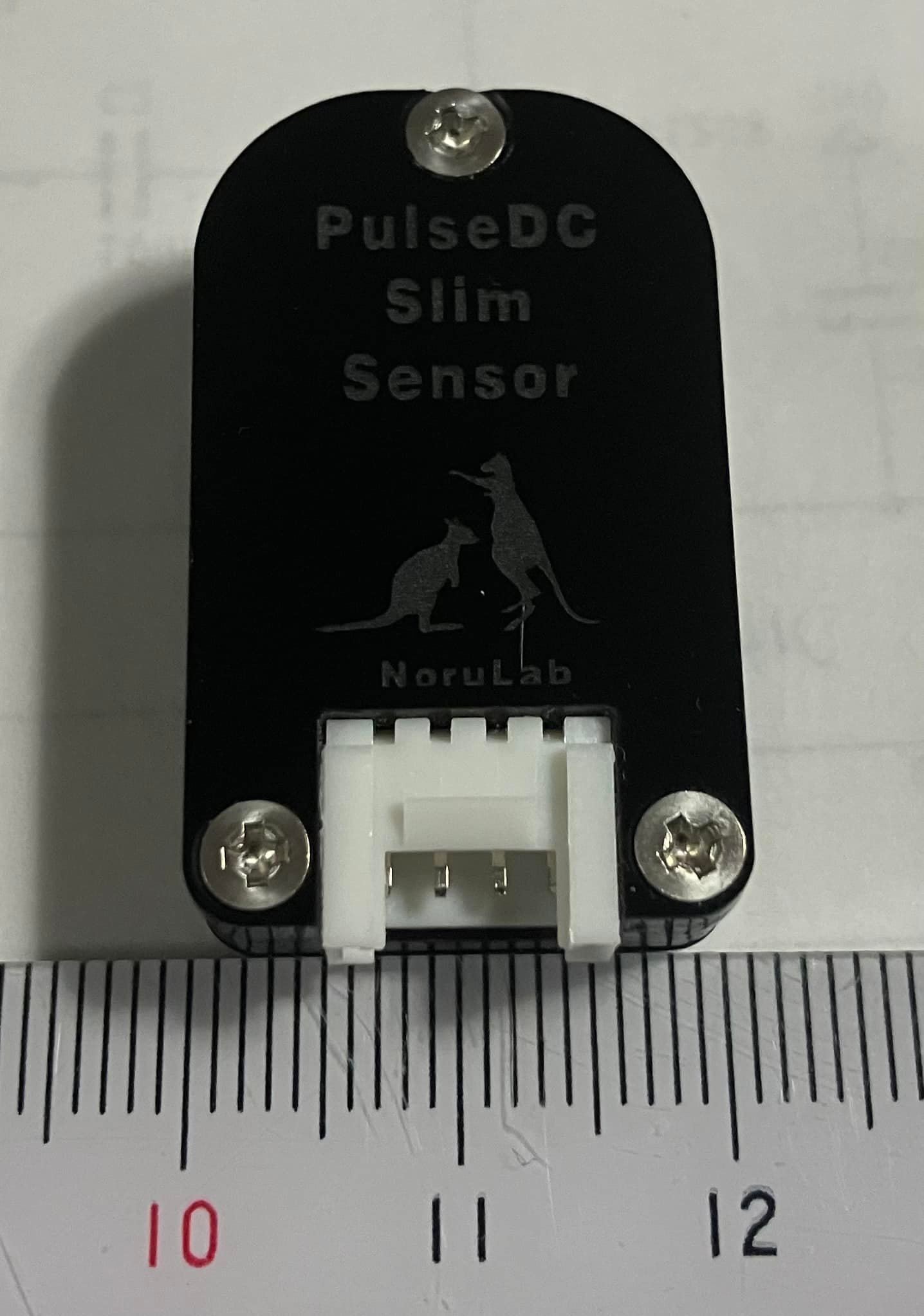

・ケースサイズ　32mm×19.5mm×10mm（厚みはセンサ突起含まず)
・M5StickC PlusのGROVE端子で動作確認
・WioTerminalのGROVE端子で動作確認

参考動画１(M5StickCPlus)　 https://youtu.be/Vn5JtUv3Nk0
参考動画２(Wio Terminal)　 https://youtu.be/ZP-O-fYhaCY

参考資料サイト（取説・サンプルプログラムなど）
https://drive.google.com/drive/folders/1pzfXyViIhu4fuFAv4-HLS1SVKeDpi89d?usp=sharing

注意
・GROVEコネクタでアナログ出力です。
・脈拍数を計測するにはマイコンなどでA/Dして処理が必要です。
・Groveケーブルやマイコンデバイス本体は付属しません。
　M5Stack BasicやCore2のGrove入力はI2C専用でアナログ入力は使えません。
・医療用途には使えません。
・振幅の大きさは、計測位置や個人差があります。
