脈波センサ(GROVE 端子用) - PULSE09

¥ 3,800

※こちらの価格には消費税が含まれています。

※送料は別途発生いたします。詳細はこちら

送料について

この商品の送料は、配送方法によって異なります。
配送方法は、ご購入時に選択することができます。
  • 定形外郵便

    保障や追跡サービスがないことを予めご了承ください。

    全国一律 140円
  • レターパック

    日本郵便が提供する宅配サービスです。荷物追跡に対応しています。

    全国一律 370円
通報する

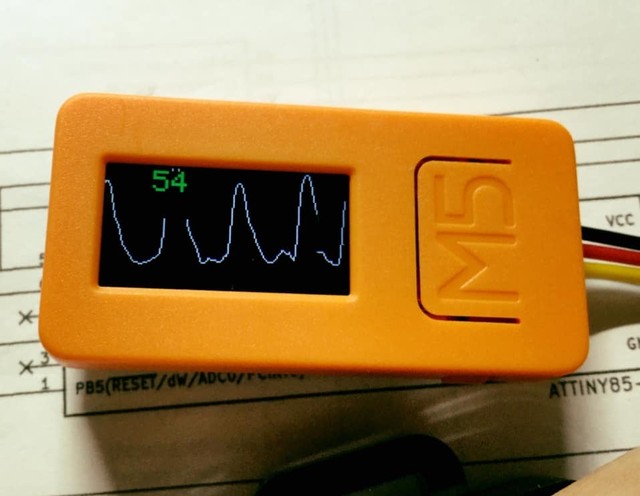

! M5StickC用となっていますが、M5StackでもGROVE端子で利用できます !
! M5StickC Plus用のサンプルプログラムを追加しました !
! M5Stack/Core2用のサンプルプログラムを追加しました !

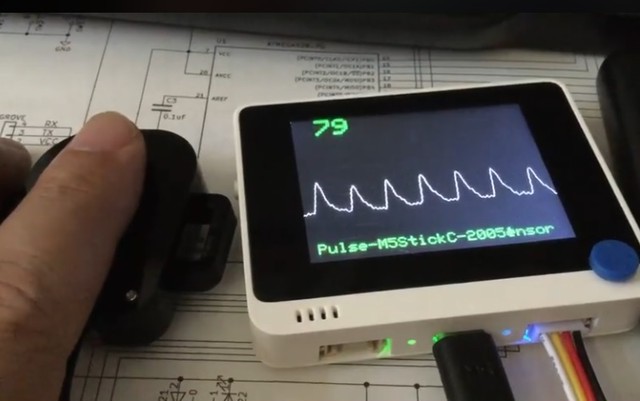

! WioTerminalのGROVE接続でも利用できます !

スイッチサイエンスの委託販売で求めください。
https://www.switch-science.com/catalog/5966/

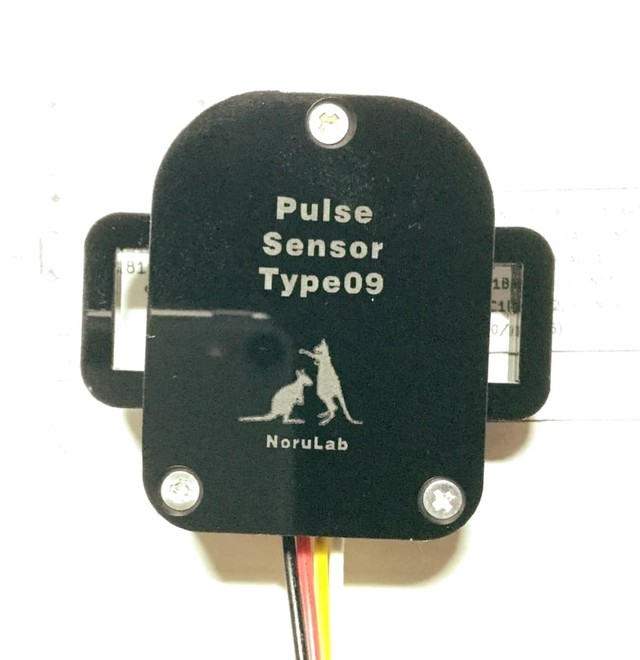

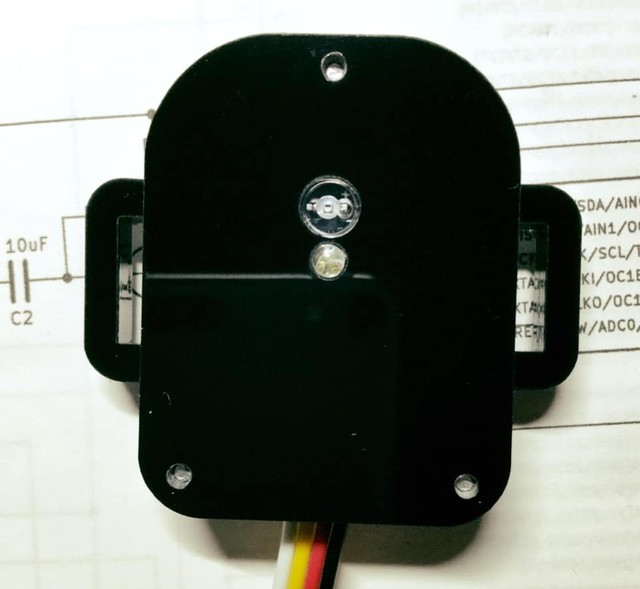

脈波センサ(GROVE端子用)は、指先などの末梢血管のある部分を光センサ部に置いて脈波を計測し、内部で脈波形のデジタル化と脈拍間隔検出を行いGROVE端子のシリアルUART通信で外部出力します。センサデバイスからM5StickC/M5Stack/M5ATOM/Wio Terminal(etc.)にはGROVE端子でケーブル接続して、シリアル通信で波形と脈波間隔を受け取ります。高感度な受光素子と簡単なトランジスタアンプで指先から1V程度の脈波振幅を得ることができ(個人差はあります)、接続されたデバイス側からGROVE端子経由で電源(5V)供給してもらいます。安定に計測するためにアクリルケースの完成品です。

特徴

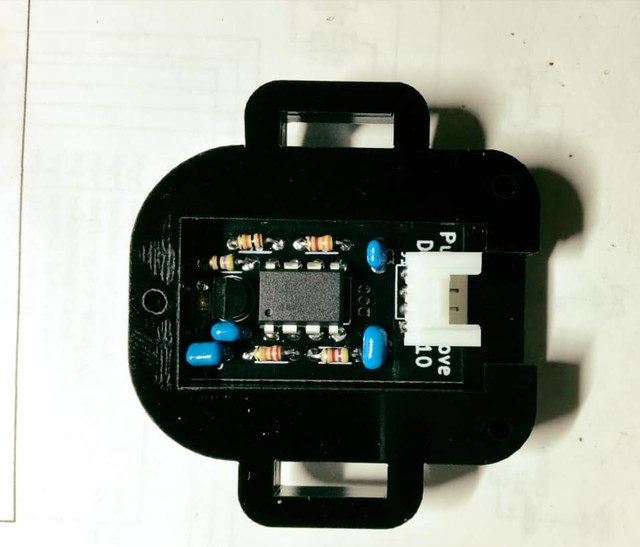

・簡単なアナログ回路(トランジスタ回路)とマイコンで内部処理しています。
・電圧はデバイスから5V供給
・シリアル通信で波形と脈波間隔を送ります(使用ピンはデバイスごとに変わります)
・ケースサイズ 45mm×48mm×12mm(厚みはセンサ突起含まず)
・M5StackのGROVE端子でも動作確認(2020/02/05)
・WioTerminalのGROVE端子でも動作確認(2020/05/19)
・M5StickC PlusのGROVE端子でも動作確認(2020/07/22)
・M5StackCore2のGROVE端子でも動作確認(2020/09/04) Beep音はなし

参考動画1 https://www.facebook.com/norulab/videos/492185967998603/
参考動画2 https://www.facebook.com/norulab/videos/597551540975379/
参考動画3 https://www.facebook.com/norulab/videos/1197111930639122/

参考(取説ドキュメント)
https://drive.google.com/open?id=1j0TSYWM8Nhpyd5q_2_OKzO-xgrNXhqmM

参考(サンプルプログラム arduino環境)M5StickC用
https://drive.google.com/open?id=1nME2hbydYmb5zwAI4_WX11QD8OubZMqn

参考(サンプルプログラム arduino環境)M5StickC Plus用 (#2020/07/22)
https://drive.google.com/drive/folders/1d9yhbE5XmgM3RUoj8SfwX-I78U9ot-Et?usp=sharing

参考(サンプルプログラム arduino環境)M5Stack用
https://drive.google.com/open?id=1YI3ZM6wWM1ScQFtQOczXbpuIPDQg1Bfi

参考(サンプルプログラム arduino環境)M5StackCore2用
https://drive.google.com/drive/folders/13BZRIfy_-IUgjS2_Dgdd2tiatiJqI84r?usp=sharing

参考(サンプルプログラム arduino環境)Wio Terminal用
https://drive.google.com/open?id=1wzQRJ5OcqQBWFOzvUaqNuFzb8E9qBLkw

注意
・GROVEコネクタですがI2C通信ではなくUART通信です。
・M5StickC,M5Stack専用です。
 WioTerminalのGROVE接続も可能です。
・M5StickC,M5Stack本体およびGROVEケーブルは付属しません。
・医療用途には使えません。
・振幅の大きさは、計測位置や個人差があります。

他の脈波センサ
 M5StickC用脈波センサ(Serial)-PULSE08-M5STICK-S
https://norulab.base.shop/items/20951569
 M5STACK用脈波センサ(Serial)-PULSE07-M5STACK-S
https://norulab.base.shop/items/16730063
 M5STACK用脈波センサ(Analog)-PULSE06-M5STACK-A
https://norulab.base.shop/items/16726142
 Micro-bit用脈波センサ - PULSE05-MICROBIT
https://norulab.base.shop/items/16722512
