M5StickC用脈波センサ(Serial)-PULSE08

SOLD OUT

スイッチサイエンスの委託販売で求めください。
https://www.switch-science.com/catalog/5560/

[ 製造終了品 ]
脈波センサ(GROVE 端子用) - PULSE09をGROVEケーブルでお使いください。
https://norulab.base.shop/items/23671602

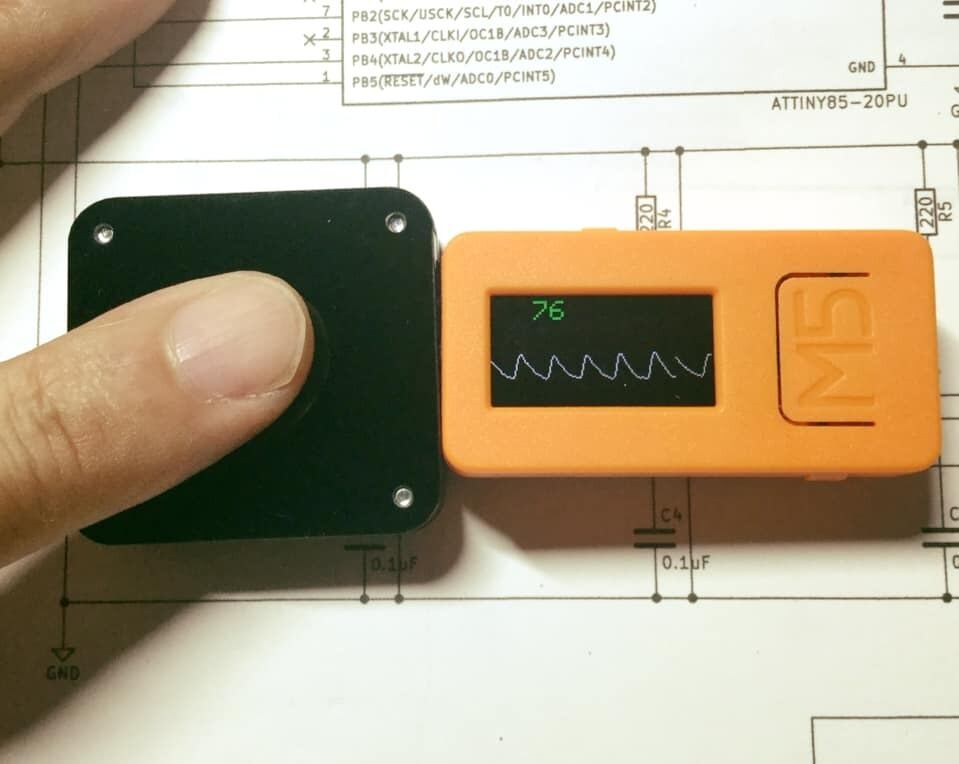

M5StickC用脈波センサ(Serial)は、指先などの末梢血管のある部分を光センサ部に置いて脈波を計測し、内部で脈波形のデジタル化と脈拍間隔検出を行いシリアルで外部出力します。
センサデバイスにはM5StickCの拡張ピン端子に挿せる専用端子（8ピン)がでています。

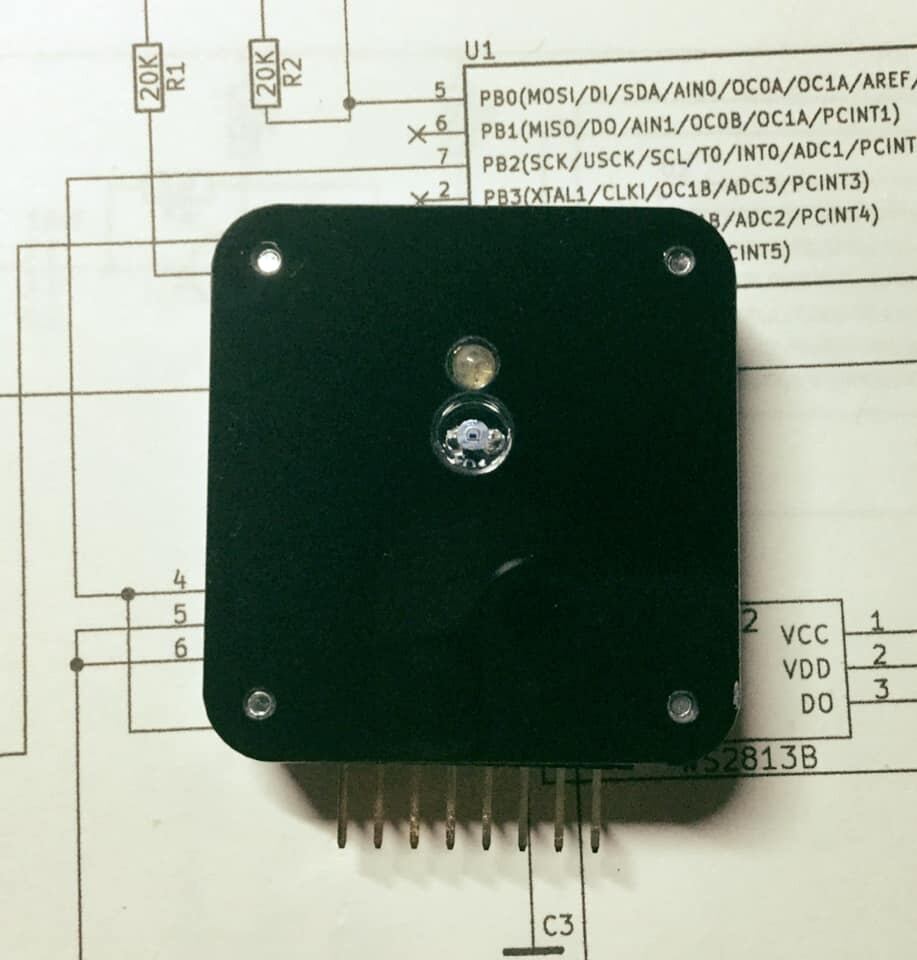

高感度な受光素子と簡単なトランジスタアンプで指先で1V程度の脈波振幅を得ることができ（個人差はあります）、M5Stick-C側から電源(3.3V)供給してもらいG26,G0ピンのシリアル入出力で通信します。安定に計測するためにアクリルケースの完成品です。

特徴　

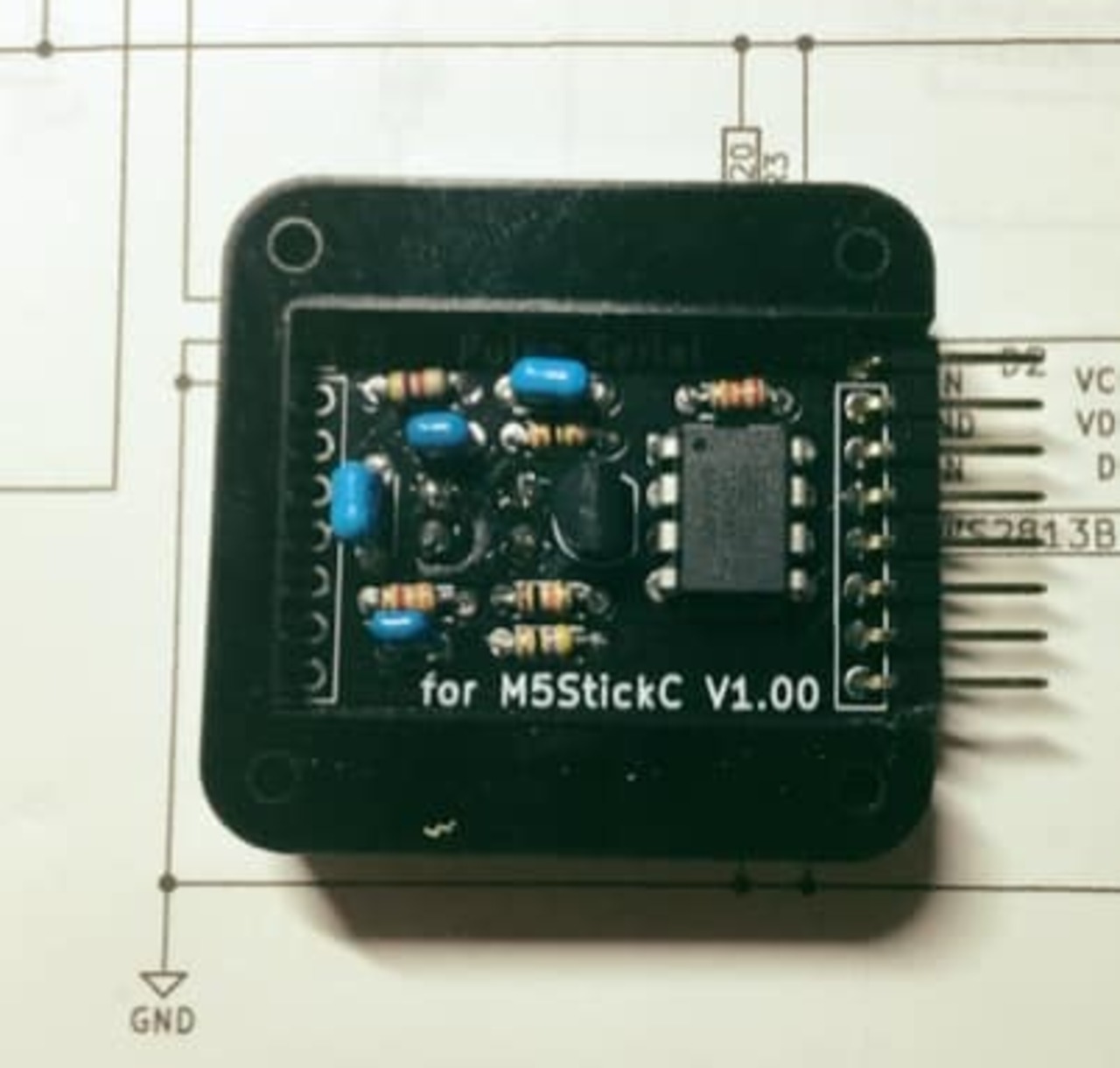

・簡単なアナログ回路（トランジスタ回路）とマイコンで内部処理しています。
・電圧はM5StickCから3.3V供給　　 　
・M5StickCのG26,G0ピンでシリアル通信します
・ケースサイズ　36mm×38mm×12mm（厚みはセンサ突起含まず)
・M5StickC Pulseで動作確認（2020/07/22)


参考動画
　https://www.facebook.com/watch/?v=2290330447710237

参考（取説ドキュメント）
https://drive.google.com/open?id=1MUsqb2s4Ge0VvVqU1tLKmUmPCNv7w2T7

参考（M5StickC サンプルプログラム arduino環境）
https://drive.google.com/open?id=1Em0lkPLt7TIBW2vNNLiC1KfCv_KabejO

参考（M5StickC Plus-サンプルプログラム arduino環境）
https://drive.google.com/drive/folders/13zZYBhG8Z4t8FJubsfYYBOcZe6UspWMq?usp=sharing


注意
・M5StickC専用です。M5Stackには接続できません。
・M5StickC本体は付属しません。
・医療用途には使えません。
・振幅の大きさは、計測位置や個人差があります。
