M5STACK用脈波センサ(Analog) - PULSE06

SOLD OUT

スイッチサイエンスで委託販売中
https://www.switch-science.com/catalog/5379/

[ 製造終了品 ]
脈波センサ(GROVE 端子用) - PULSE09をGROVEケーブルでお使いください。
https://norulab.base.shop/items/23671602

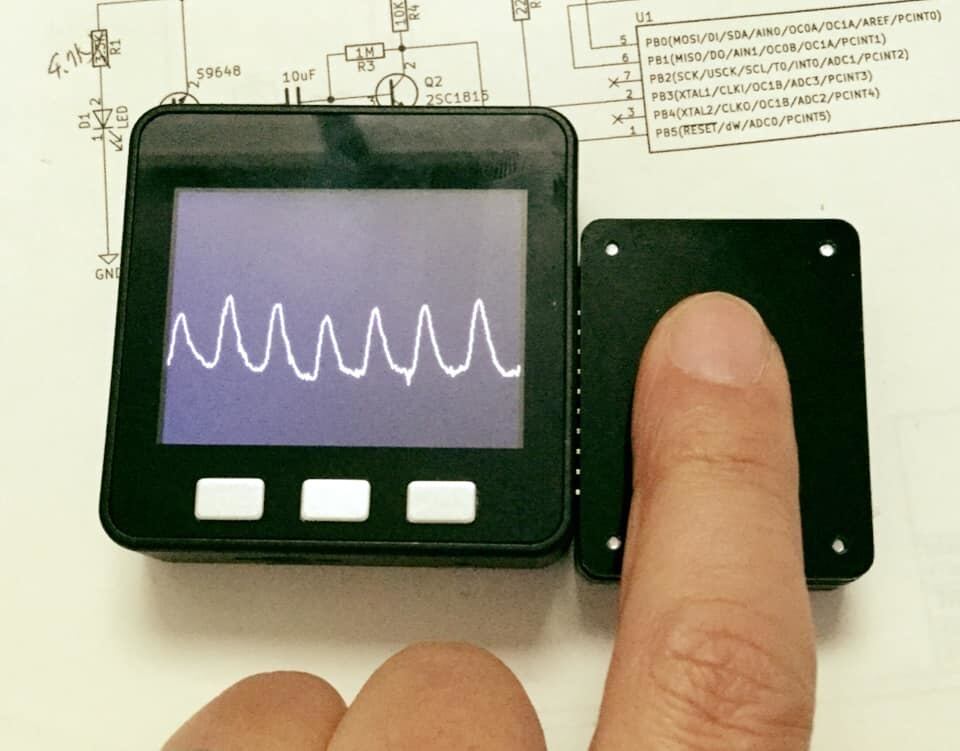

M5STACK用脈波センサ(Analog)は、指先などの末梢血管のある部分を光センサ部に置いて脈波をアナログ出力するセンサデバイスでM5STACKサイドの拡張端子に挿せる専用ピン端子がでています。
高感度な受光素子と簡単なトランジスタアンプで指先で1V程度の脈波振幅を得ることができ（個人差はあります）、M5STACK側から電源(3.3V)供給してもらいピン36にアナログ出力します。
安定に計測するためにアクリルケースの完成品です。

特徴　
・簡単なアナログ回路（トランジスタ回路）だけで脈波を十分な振幅のアナログ出力にします。
・電圧はM5STACKから3.3V供給　　 　
・M5STACKの36ピン番号にアナログ出力
・ケースサイズ　45mm×35mm×12mm（厚みはセンサ突起含まず)

参考動画
　https://youtu.be/MHR-UFKabV8

参考（取説ドキュメント）
　https://drive.google.com/open?id=1Mtrw0kpdGRNJg0VC-eeSde3lRsE_phIB

参考（サンプルプログラム arduino環境）
　https://drive.google.com/open?id=1P2ar7su1Ze1DjnbWBXx-aLqnK2kTeEAY

参考
　M5STACK用脈波センサ(Serial)-PULSE07-M5STACK-S
https://norulab.base.shop/items/16730063
　Micro-bit用脈波センサ - PULSE05-MICROBIT
https://norulab.base.shop/items/16722512

注意
・医療用途には使えません。
・振幅の大きさは、計測位置や個人差があります。
・M5Stack専用です。M5Stick-Cには接続できません。
・M5STACK本体は付属しません。
・5Vピンが1本欠けていますが仕様で問題ありません
・脈拍数を計測するにはM5STACK内のプログラムでA/Dして処理が必要です。
