脈波Miniセンサ(3P端子用) - PULSEMINI01

SOLD OUT

スイッチサイエンスで委託販売中
https://www.switch-science.com/products/9481

参考となる同人技術書「脈を観る - 脈波の計測法とその応用」
https://norulab.base.shop/items/85339153

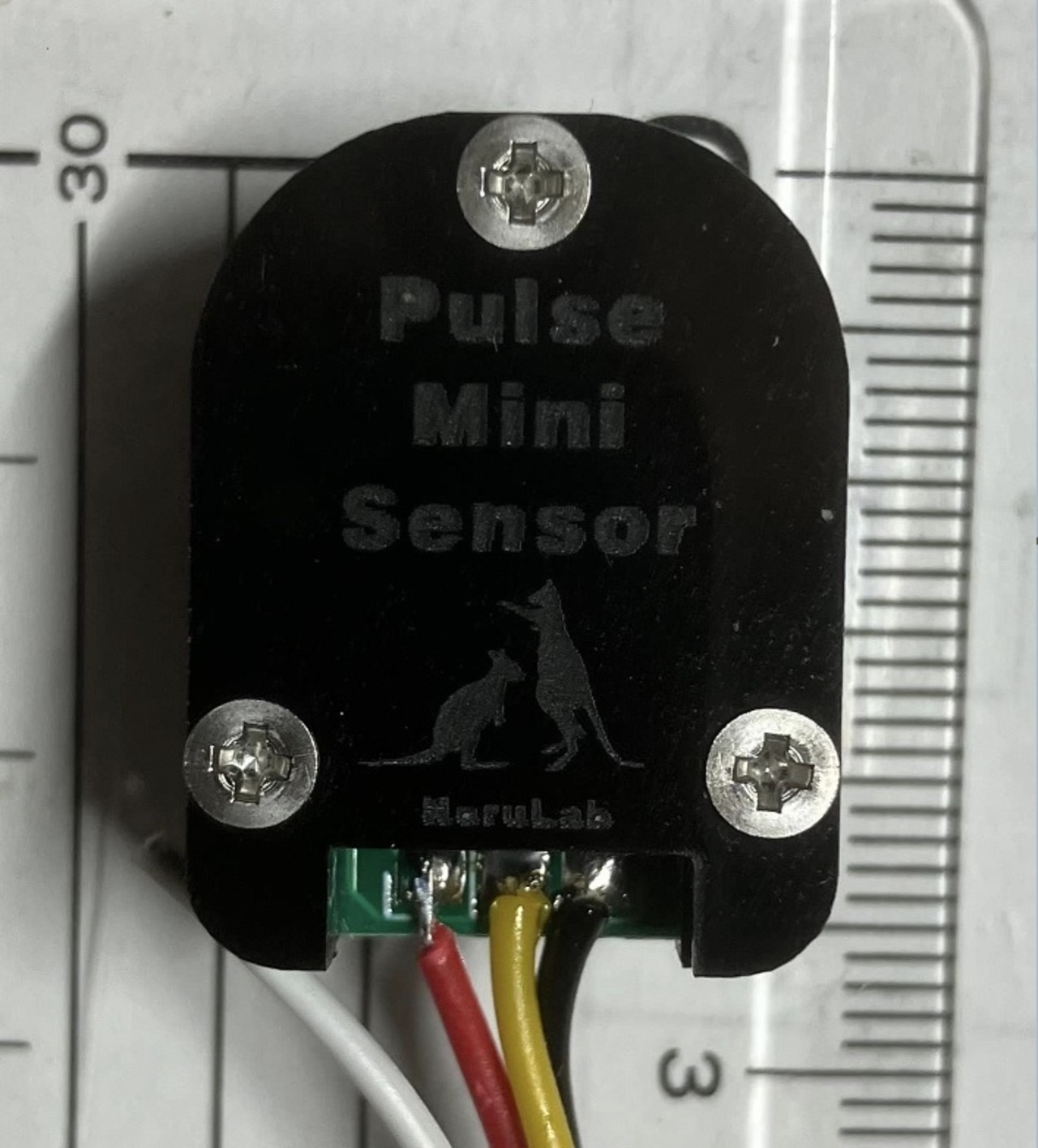

脈波Miniセンサ(3P端子用)は、指先などの末梢血管のある部分に光センサ部を当て脈波を3P端子からアナログ出力します。コネクタを省いたことで従来デバイスより小型・薄くなっています。またネジのない別アクリル板でさらに小型・薄型のデバイスにできます。高感度な受光素子と簡単なトランジスタアンプにより指先で1V程度の脈波振幅（個人差はあります）をアナログ出力し、12ビット以上のアナログ入力可能なマイコンデバイス（M5StickCPlus2, M5AtomS3, M5Stamp, WioTerminal, XIAO, ArduinoUno など）で計測することができます。安定に計測するためにアクリルケースに入れていますが、ケーブルの端子へのはんだ付けが必要です。

M5StackCoreS3のGROVE PortAで動作します。
M5StackC-Plus2で動作します。 #2023/12/15
M5CoreS3SEのGROVE PortAで動作します。 #2024/06/03

特徴　
・簡単なアナログ回路（トランジスタ回路）
・小型・薄型(12mm->10mm) 　

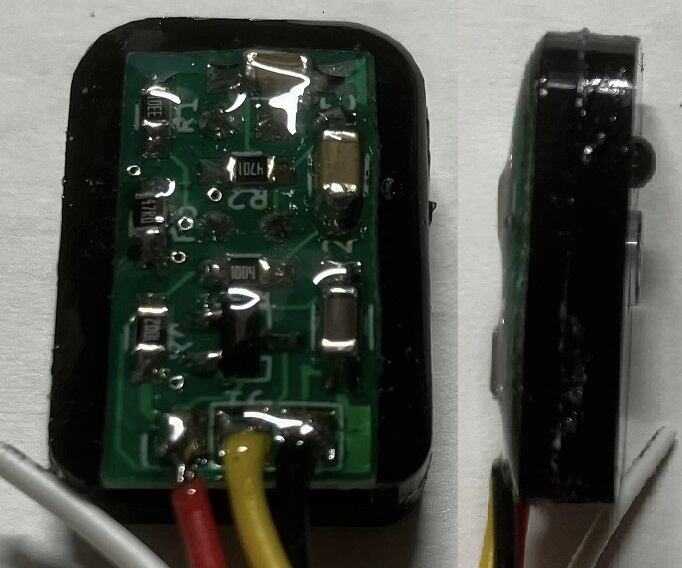

・薄型作成アクリル付
・電圧は3V～5Vまで可能(Grove供給)です
・3P端子からアナログ出力（はんだ付け必要）
・ケースサイズ　24.5mm×18.5mm×10mm（厚みはセンサ突起含まず)
・M5StickC Plus/Plus2のGROVE端子で動作確認
・M5AtomS3のGROVE端子で動作確認
・WioTerminalのGROVE端子で動作確認

参考資料サイト（取説・サンプルプログラムなど）
https://drive.google.com/drive/folders/1sZvhePAcNaj1Zx689YHwwR7ZufSa7lb7?usp=drive_link

注意
・基板の3P端子からアナログ出力です。はんだ付けが必要です。
・脈拍数を計測するにはマイコンなどでA/Dして処理が必要です。
・ケーブルやマイコンデバイス本体は付属しません。
　M5Stack BasicやCore2のGrove入力はI2C専用でアナログ入力は使えません。
・医療用途には使えません。
・振幅の大きさは、計測位置や個人差があります。
